Gigabit PoE برای دستگاه های صنعتی
چهار پورت RJ45 دارای حسگر خودکار 10/100/1000Mbps، قدرت و داده های IEEE 802.3af/at PoE را از طریق یک کابل اترنت واحد ارائه می دهند، نصب دوربین های IP، سنسورها،و تجهیزات بی سیم با بودجه PoE کل تا 120W.
پیوندهای فرعی فیبر تا 2.5Gbps
اسلات های دوگانه SFP از اتصال فیبر 100Mbps، 1Gbps و 2.5Gbps پشتیبانی می کنند.ارائه گزینه های انعطاف پذیر برای انتقال فاصله طولانی و جمع آوری پهنای باند بالا در محیط های سر و صدای الکتریکی.
مدیریت لایه صنعتی 2
ویژگی های سوئچینگ جامع از جمله VLAN، QoS، جمع آوری لینک (LACP) ، IGMP/MLD Snooping،و کنترل طوفان اجازه می دهد تا بخش ترافیک کارآمد و عملکرد بهینه برای داده های ویدئویی و کنترل.
دسترسی بالا و حفاظت از شبکه
از STP، RSTP، MSTP و ITU-T G.8032 Ethernet Ring Protection پشتیبانی می کند که امکان بازیابی سریع شبکه و توپولوژی های حلقه انعطاف پذیر در سیستم های صنعتی را فراهم می کند.
کنترل شبکه امن و انعطاف پذیر
مکانیسم های امنیتی یکپارچه مانند احراز هویت IEEE 802.1X، ACL ها، RADIUS، TACACS +، HTTPS و SSH از شبکه های صنعتی در برابر دسترسی غیرمجاز محافظت می کنند.
طراحی صنعتی محکم
محفظه فلزی IP40 با محافظت از افزایش 6KV Ethernet عملکرد پایدار را در محیط های بیرونی و صنعتی تضمین می کند ، در حالی که طراحی بدون فن امکان کار بی صدا و بدون نگهداری را فراهم می کند.
راه اندازی و نگهداری آسان
مدیریت شده از طریق Web GUI، CLI، SNMP و Telnet، با پشتیبانی از ارتقاء نرم افزار از راه دور و تشخیص کابل برای کاهش زمان خرابی و هزینه های نگهداری.
داده های فنی سوئیچ قابل مدیریت صنعتی
|
نام محصول
|
10/100/1000Mbps سوئیچ فیبر صنعتی PoE مدیریت شده ((2F + 4TP)
|
|
شماره مدل
|
IM-FP244GW
|
|
بندر
|
2*100/1000/2500Mpbs پورت های SFP
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
4*10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
|
|
پروتکل
|
IEEE 8023
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
تغییر ویژگی ها
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 18 گیگابایت در ثانیه ((غیر ترافیک جام)
نرخ انتقال: 13.392Mpps
اندازه DRAM: 128M
اندازه فلش: 16M
اندازه بافر بسته: 4Mb
ID VLAND: 4096
اندازه جدول آدرس MAC: 8K
قاب بزرگ: 9.6KB
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، شبکه، فیبر
PWR: قدرت
نارنجی: لینک/ACT
سبز: سرعت شبکه 1000M ((وقتی 100Mb/s است خاموش)
فیبر: FX1/FX2
|
|

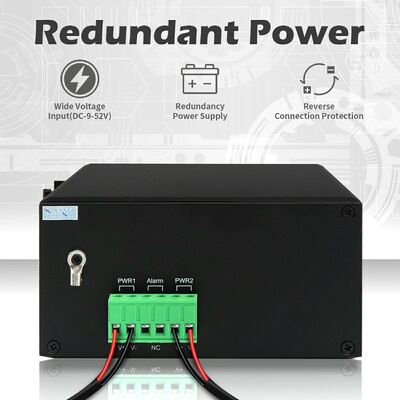

منبع برق
|
ولتاژ ورودی: 48V ((حداکثر 52V)
ولتاژ خروجی PoE: 48V
قدرت خروجی PoE واحد: 30W ((پورت 1 ~ 4)
حداکثر بودجه: 120W
اتصال معکوس: پشتیبانی
|
|
سیم کشی PoE
|
PoE af/at: 1/2 ((V+) ، 3/6 ((V-)
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 158*115*60mm
روش نصب: نصب روی ریل و دیوار
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
درخواست ها
1سیستم های نظارت و امنیت مالکیت خصوصی
به دوربین های IP و دستگاه های دسترسی در شهرها، دانشگاه ها، کارخانه ها و محیط های بیرونی متصل می شود.
2شبکه های اتوماسیون و کنترل صنعتی
مناسب برای اتوماسیون کارخانه، کنترل فرآیند و شبکه سازی ماشین که PoE پایدار و پیوندهای فیبر بالا مورد نیاز است.
3حمل و نقل و زیرساخت
ایده آل برای نظارت بر ترافیک، سیستم های راه آهن و کابینت های کنار جاده که نیاز به طراحی محکم و افزوده شبکه قابل اعتماد دارند.
4شبکه های انرژی و خدمات عمومی
پشتیبانی از ایستگاه های فرعی، مزارع بادی و سیستم های نظارت بر خدمات عمومی با اتصال ایمن و مدیریت شده اترنت.
5توسعه شهر هوشمند و فضای باز
اثر فشرده و حفاظت صنعتی آن را به یک انتخاب قوی برای روشنایی هوشمند، backhaul بی سیم و نصب لبه IoT تبدیل می کند.
مرور کلی
Olycom IM-FP244GW یک سوئیچ فیبر PoE صنعتی فشرده مدیریت شده است که برای شبکه های صنعتی سطح لبه طراحی شده است که نیاز به تحویل انرژی قابل اعتماد، لینک های فرسایشی فیبر بالا،و مدیریت شبکه پیشرفته.
با داشتن 4 پورت اترنت گیگابیت PoE و 2 پورت فیبر SFP چند نرخ پشتیبانی تا 2.5Gbps، این امکان اتصال پایدار برای دوربین های IP، نقاط دسترسی بی سیم،و دستگاه های صنعتی اترنت در حالی که گسترش دسترسی شبکه از طریق فیبر.
برای محیط های سخت طراحی شده، IM-FP244GW در طیف گسترده ای از دما از -40 درجه سانتیگراد تا +75 درجه سانتیگراد کار می کند،و از نصب DIN-rail و دیوار پشتیبانی می کندبا مدیریت کامل لایه 2 و کنترل PoE، برای اتوماسیون صنعتی، حمل و نقل و استفاده از زیرساخت های بیرونی ایده آل است.
ابعاد
- پشتیبانی از تشخیص کابل و می تواند نقطه خطا را پیدا کند
- پشتیبانی از مدیریت IEEE802.3az EEE ((Ethernet انرژی کارآمد) ، بهینه سازی مصرف برق

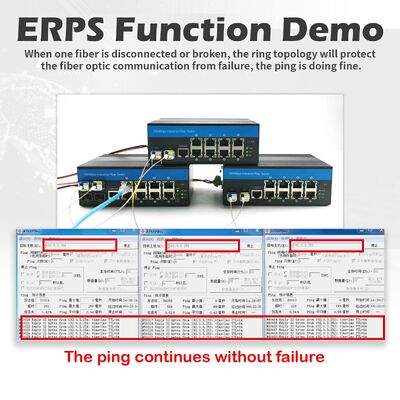

- پشتیبانی از STP، RSTP، MSTP، ITU-T G.8032 حلقه حفاظت اترنت ((EPR)
- پشتیبانی از QoS، طبقه بندی حمل و نقل QoS، CoS، کنترل پهنای باند ((اتجاه ورودی / خروجی) ، سرکوب طوفان، خدمات متمایز
- پشتیبانی از IEEE802.1q VLAN، پورت VLAN، VLAN مبتنی بر Mac، VLAN زیر شبکه IP، پروتکل VLAN، VLAN تبدیل، MVR
- پشتیبانی از جمع آوری لینک های پویا IEEE802.3ad LACP، جمع آوری لینک های ثابت
- پشتیبانی از IGMP/MLD snooping V1/V2/V3، IGMP فیلتر کردن/تغییر دادن، IGMP جستجو
- گزارش مامور IGMP، جاسوسي MLD
- امنیت: مبتنی بر پورت و مک IEEE802.1X، RADIUS، ACL، TACACS +، HTTP/HTTPS، SSL/SSH v2
- پشتیبانی از سیسکو مانند CLI، مدیریت وب، SNMP v1/v2c/v3، Telnet
- پشتیبانی از ارتقاء نرم افزار از طریق TFTP و HTTP، افزونه نرم افزار مانع از شکست ارتقاء می شود
- پشتیبانی از DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- پشتیبانی از RMON، MIB II، تصویر آینه ای، گزارش رویداد، DNS، NTP/SNTP، IEEE802.1ab LLDP
- پشتیبانی از IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
سوالات عمومی
1بر اساس چه چيپي ساخته شده؟
اوليکم: وييتس
2ميتونم تخصيصش کنم؟
اوليکم: بله
ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول پشتیبانی می کنیم ((کیت نصب، بلوک پایانی برق و غیره)
3ميتونم با دستگاه هاي 10/100M وصلش کنم؟
اوليکم: بله
برای پورت های LAN، آنها 10/100/1000M خودآگاه هستند
برای پورت های فیبر، لطفا سرعت 100Mbps را از طریق Web GUI یا CLI تنظیم کنید
4، مي تونم در صورت لزوم عملکرد PoE براي بعضي از پورت ها رو خاموش کنم؟
پاسخ: بله
تمام سوئیچ های مدیریت شده PoE در این سری از مدیریت PoE پشتیبانی می کنند
لطفا فقط وضعیت PoE را از طریق Web GUI یا CLI تنظیم کنید
5، تو از SKD/CKD استفاده می کنی؟
پاسخ: بله
به عنوان یک کارخانه، ما بارها با این مشکل مواجه شده ایم.
