سوئیچ فیبر گیگابیتی PoE با 8 پورت
1. ویژگی های کلیدی
1. خروجی PoE گیگابیتی با توان بالا

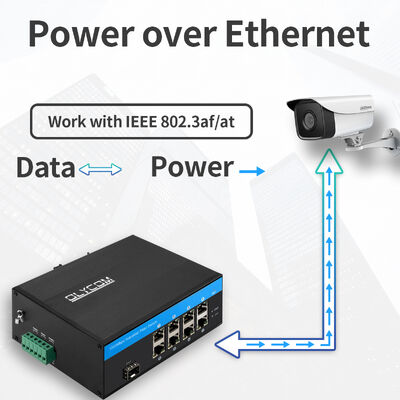

هشت پورت RJ45 با سرعت 10/100/1000 مگابیت بر ثانیه با قابلیت تشخیص خودکار، از IEEE 802.3af/at پشتیبانی می کنند و تا 30 وات در هر پورت با مجموع بودجه PoE 240 وات ارائه می دهند و امکان تامین برق مستقیم برای دوربین های IP، AP های بی سیم و دستگاه های صنعتی مجهز به PoE را فراهم می کنند.
2. آپلینک فیبر گیگابیتی برای انتقال از راه دور
اسلات SFP 1000 مگابیت بر ثانیه یکپارچه از ماژول های فیبر چند حالته و تک حالته پشتیبانی می کند و اتصال شبکه را از صدها متر تا 100 کیلومتر گسترش می دهد، که برای شبکه های توزیع شده در فضای باز و صنعتی ایده آل است.
3. قابلیت اطمینان صنعتی و حفاظت از محیط های خشن
این سوئیچ که برای مقاومت در برابر شرایط سخت طراحی شده است، از عملکرد -40 درجه سانتیگراد تا +75 درجه سانتیگراد پشتیبانی می کند، دارای محافظت در برابر نوسانات اترنت 6 کیلو ولت است و با استانداردهای EMC و لرزش صنعتی برای عملکرد پایدار در دراز مدت مطابقت دارد.
4. عملکرد سوئیچینگ بدون مسدود کردن
یک معماری ذخیره و ارسال با ظرفیت سوئیچینگ بالا، انتقال روان ترافیک ویدئو، داده و کنترل را بدون ازدحام، حتی تحت بار کامل PoE تضمین می کند.
5. سازگاری گسترده و طراحی Plug-and-Play
از Auto MDI/MDIX، کنترل جریان و پروتکل های استاندارد اترنت پشتیبانی می کند و امکان ادغام یکپارچه با زیرساخت های شبکه موجود را فراهم می کند.
6. گزینه های برق و نصب انعطاف پذیر
با ورودی برق PoE 48 ولت DC کار می کند، با پشتیبانی از نصب ریل DIN و دیواری برای نصب آسان در کابینت های کنترل، محفظه های کنار جاده و جعبه های بیرونی.
7. عملکرد بدون فن و بدون نیاز به تعمیر و نگهداری
طراحی خنک کننده طبیعی، خطرات خرابی فن را از بین می برد و عملکرد بی صدا و بدون نیاز به تعمیر و نگهداری را در محیط های صنعتی تضمین می کند.
2. مشخصات فنی
|
نام محصول
|
سوئیچ فیبر POE صنعتی 10/100/1000 مگابیت بر ثانیه (1F+8TP)
|
|
شماره مدل
|
IM-FP188GE
|
|
پورت
|
1x پورت SFP 1000 مگابیت بر ثانیه
SM: 1310nm/1550nm, 20Km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
8x10/100/1000M UTP RJ45 (پشتیبانی از تشخیص خودکار MDI/MDIX)
|
|
ویژگی های سوئیچینگ
|
حالت انتقال: ذخیره و ارسال
پهنای باند سیستم: 18 گیگابیت بر ثانیه (بدون ترافیک)
نرخ ارسال: 13.392 مگابیت بر ثانیه
MAC: 4K
اندازه بافر بسته: 1.75 مگابایت
|
|
رسانه شبکه
|
10BASE-T: CAT3, CAT4, CAT5 جفت تابیده بدون محافظ (≤100 متر)
100/1000BASE-TX: CAT5 یا بالاتر جفت تابیده محافظ دار (≤100 متر)
پورت SFP، فاصله انتقال: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LED ها
|
برق، شبکه، فیبر
|
|
منبع تغذیه
|
ولتاژ ورودی منبع تغذیه POE: 48 ولت (حداکثر 52 ولت)
توان خروجی منبع تغذیه PoE تک: 30 وات (پورت 1~8)
بودجه کل: 240 وات
ولتاژ خروجی PoE: 48 ولت
|
|
محیط
|
دمای کارکرد: -40～75 درجه سانتیگراد
دمای ذخیره سازی: -40～85 درجه سانتیگراد
رطوبت کارکرد: 10%～90%، غیر متراکم
رطوبت ذخیره سازی: 10%～95%، غیر متراکم
|
|
استانداردهای صنعتی
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
کنترل ترافیک: NEMA-TS2
لرزش: IEC 60068-2-6
سقوط آزاد: IEC 60068-2-32
ضربه: IEC 60068-2-27
ترافیک ریلی: EN 50121-4
|
|
ایمنی
|
CE Mark, commercial
CE/LVD EN60950
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موجدار
کلاس ایمنی: IP40
ابعاد: 158 x 115x 60mm

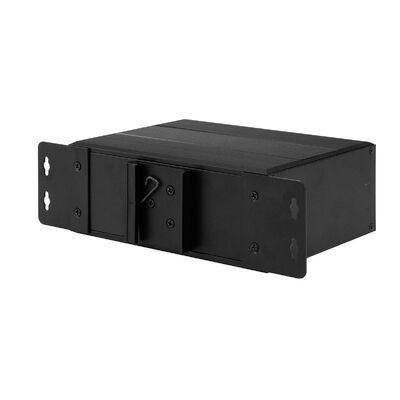

روش نصب: نصب ریل Din/دیواری
|
|
گارانتی
|
تعویض در عرض 1 سال؛ 3 سال تعمیر
|
3. بررسی اجمالی
Olycom IM-FP188GE یک سوئیچ فیبر PoE گیگابیتی درجه صنعتی است که برای محیط های خشن که در آن تحویل برق پایدار، انتقال فیبر از راه دور و عملکرد مداوم ضروری است، طراحی شده است.
با 8 پورت اترنت گیگابیتی PoE و 1 آپلینک فیبر گیگابیتی SFP، یک راه حل قابل اعتماد برای تامین برق و اتصال دوربین های IP، نقاط دسترسی بی سیم و دستگاه های اترنت صنعتی از طریق مس و فیبر ارائه می دهد.
IM-FP188GE که با محفظه فلزی IP40 مقاوم، محدوده دمای عملیاتی وسیع از -40 درجه سانتیگراد تا +75 درجه سانتیگراد و حفاظت کامل EMC صنعتی ساخته شده است، برای استقرار در فضای باز، سیستم های ترافیکی، اتوماسیون کارخانه و شبکه های نظارت امنیتی مناسب است.
4. کاربرد
1. سیستم های نظارت تصویری و امنیتی IP
ایده آل برای تامین برق و اتصال دوربین های IP در فضای باز و صنعتی در شهرهای هوشمند، کارخانه ها، محوطه ها و مراکز حمل و نقل.
2. شبکه های اتوماسیون صنعتی
اتصال قابل اعتماد برای PLC ها، سنسورها، کنترلرها و دستگاه های اترنت صنعتی در سیستم های تولید و کنترل فرآیند.
3. حمل و نقل و کنترل ترافیک
مناسب برای کابینت های کنار جاده، سیستم های ریلی و شبکه های نظارت ترافیکی که به PoE و اتصال فیبر مقاوم نیاز دارند.
4. زیرساخت انرژی و تاسیسات
پشتیبانی از پست ها، مزارع بادی و سیستم های نظارت بر تاسیسات که در آن پیوندهای اترنت پایدار و فیبر از راه دور مورد نیاز است.
5. استقرار شبکه در فضای باز و از راه دور
طراحی شده برای محیط های خشن در فضای باز با فضای محدود، برق ناپایدار و تداخل الکترومغناطیسی بالا.
5. لیست بسته بندی
1 عدد سوئیچ
1 عدد دفترچه راهنما
یادداشت
لوازم جانبی (براکت ریل DIN، ماژول نوری، منبع تغذیه، پچ کورد، کابل شبکه و غیره) در جعبه بسته بندی موجود نیستند، لطفاً آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید
اطلاعات جعبه حمل و نقل
اندازه محصول: 15.8*11.5*6 سانتی متر
اندازه جعبه داخلی: 25.3*20.8*8 سانتی متر
وزن محصول: 0.75 کیلوگرم
وزن بسته بندی: 0.9 کیلوگرم
اندازه جعبه اصلی: 55.5*40*41 سانتی متر
تعداد بسته بندی: 20 عدد
وزن بسته بندی: 20 کیلوگرم
6. سوالات متداول
1، بر اساس چه تراشه ای است؟
Olycom: Realtek
2، آیا می توانم آن را سفارشی کنم؟
Olycom: بله
ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول (کیت نصب، ترمینال برق و غیره) پشتیبانی می کنیم.
3، آیا مدیریت می شود؟
Olycom: خیر
فقط یک پلاگین و بازی ساده است، اما ما یک مدل مدیریت شده (IM-FP188GM) داریم.
