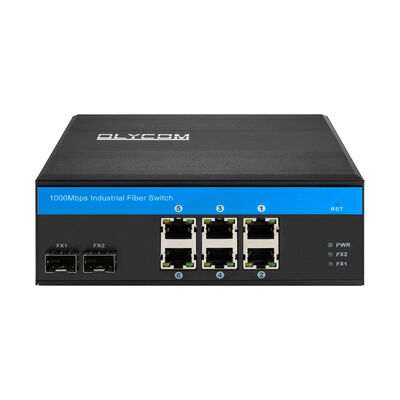

Olycom 8 پورت صنعتی CCTV PoE سوئیچ
1ویژگی های کلیدی

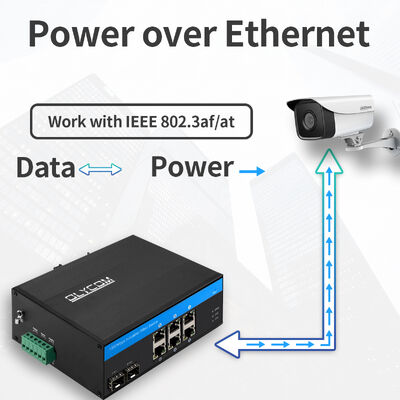

Gigabit PoE برای دستگاه های صنعتی
شش پورت RJ45 دارای حسگر خودکار 10/100/1000Mbps از IEEE 802.3af / at پشتیبانی می کنند و تا 30W در هر پورت با بودجه PoE کل 180W ارائه می دهند ، که امکان تأمین مستقیم برق برای دوربین های IP ، AP های بی سیم ،و ترمینال های صنعتی با قابلیت PoE.
لینک های دوگانه فیبر گیگابیت
دو اسلات SFP 1000Mbps از ماژول های فیبر چند حالت و تک حالت پشتیبانی می کنند و انتقال شبکه را از صدها متر تا بیش از 100 کیلومتر گسترش می دهند.ایده آل برای محیط های صنعتی توزیع شده و حساس به سر و صدا.
قابلیت اطمینان و حفاظت صنعتی
این سوئیچ برای شرایط سخت طراحی شده است و از -40 درجه سانتیگراد تا +75 درجه سانتیگراد پشتیبانی می کند، دارای حفاظت از افزایش 6kV Ethernet است و با استانداردهای EMC صنعتی، لرزش، شوک و ترافیک راه آهن مطابقت دارد.
عملکرد پیوستن غیر مسدود کننده پایدار
یک معماری سوئیچینگ ذخیره سازی و پیشبرد با پهنای باند سیستم 16Gbps انتقال بدون مشکل و بدون ازدحام ویدئو، داده ها و ترافیک کنترل را تضمین می کند.
شناسایی و ایمنی PoE هوشمند
به طور خودکار دستگاه های PoE را تشخیص می دهد تا از آسیب به تجهیزات غیر PoE جلوگیری شود و تامین انرژی ایمن و قابل اعتماد را تضمین کند.
گزینه های انعطاف پذیر قدرت و نصب
از طریق ورودی 48 ولت DC تغذیه می شود، با پشتیبانی از DIN-rail و نصب دیوار، اجازه می دهد تا به راحتی در کابینت های کنترل، محفظه های کنار جاده و جعبه های بیرونی قرار گیرد.
طراحی بدون فن و بدون تعمیر
طراحی خنک کننده طبیعی خطر خرابی فن را از بین می برد و نیازهای نگهداری را کاهش می دهد و امکان کار طولانی مدت و خاموش را فراهم می کند.
2داده های فنی
|
نام محصول
|
10/100/1000Mbps سوئیچ فیبر صنعتی PoE ((2F+6TP)
|
|
شماره مدل
|
IM-FP266GE
|
|
بندر
|
2x1000M SFP فیبر
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
6x10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
بلوک ترمینال قدرت 1x6-PIN
|
|
پروتکل
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 در 30W ((PoE +)
|
|
تغییر ویژگی ها
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 18 گیگابایت در ثانیه (بدون ترافیک)
سرعت انتقال: 11.904Mmps
مک: 4K
اندازه بافر بسته: 1.75Mb
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، فیبر، شبکه، PoE
PWR: قدرت
فیبر: FX1، FX2
روشن: انتقال به طور نرمال است
خاموش: انتقال نرمال نیست ((ماژول نوری معیوب یا قطع شده)
رنگ نارنجی مس: شاخص PoE
PoE در حال کار است
خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است
رنگ سبز مس: شاخص سرعت
در: سرعت انتقال 1000Mbps است
چشمک زدن: در انتقال
خاموش: قطع یا سرعت کار 10/100Mbps است
|
|
مصرف برق
|
بارگذاری کامل بدون PoE≤5W
|
|
منبع برق
|
ولتاژ ورودی منبع برق PoE: 48V (حداکثر 52V)
قدرت خروجی واحد منبع برق PoE: 30W (پورت 1 ~ 6)
بودجه کل: 180W
ولتاژ خروجی PoE: 48V
اتصال معکوس: پشتیبانی
|
|
سیم کشی PoE
|
1/2 (V+) ، 3/6 (V-)
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 158*115*60mm
روش نصب: نصب روی ریل و دیوار
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
3. خلاصه
Olycom IM-FP266GE یک سوئیچ فیبر Gigabit PoE درجه صنعتی است که برای محیط هایی طراحی شده است که نیاز به قابلیت اطمینان بالا، اتصال فیبر دور و تحویل انرژی PoE پایدار دارند.
با 6 پورت اترنت گیگابیت PoE و 2 پیوند فیبر SFP گیگابیت، یک معماری شبکه انعطاف پذیر برای تغذیه و اتصال دوربین های IP، نقاط دسترسی بی سیم،و دستگاه های اترنت صنعتی در سایت های بیرونی و صنعتی سخت.
ساخته شده با یک محفظه فلزی موج دار IP40 مقاوم، طیف گسترده ای از دمای عملیاتی از -40 °C تا +75 °C، و حفاظت EMC سطح صنعتی، IM-FP266GE تضمین می کندعملکرد پایدار در سیستم های اتوماسیون، شبکه های حمل و نقل و زیرساخت های مهم.
4درخواست
سیستم های نظارتی و امنیتی مالکیت خصوصی
ایده آل برای تغذیه و اتصال دوربین های IP صنعتی و بیرونی در شهرهای هوشمند، کارخانه ها، دانشگاه ها و مراکز حمل و نقل.
شبکه های اتوماسیون صنعتی
اتصال قابل اعتماد اترنت و PoE برای PLC ها، سنسورها، کنترل کننده ها و دستگاه های زمینی در سیستم های کنترل تولید و فرآیند.
حمل و نقل و کنترل ترافیک
مناسب برای کابینت های کنار جاده، سیستم های راه آهن و شبکه های نظارت بر ترافیک که نیاز به PoE و اتصال فیبر قوی دارند.
زیرساخت های انرژی و خدمات عمومی
پشتیبانی از ایستگاه های فرعی، مزارع بادی و سیستم های نظارت بر خدمات عمومی که در آن فیبر راه دور و PoE پایدار ضروری است.
استفاده در محیط بیرون و محیط های خشن
طراحی شده برای دمای شدید، سر و صدای الکتریکی و لرزش، که آن را برای نصب های صنعتی دور و در فضای باز ایده آل می کند.
اطلاعات جعبه حمل
اندازه محصول: 15.8*11.5*6cm
اندازه جعبه داخلی: 25.3*20.8*8 سانتی متر
وزن محصول: 0.75kg
وزن بسته بندی: 0.9kg
اندازه جعبه اصلی: 55.5*40*41 سانتی متر
مقدار بسته بندی: 20pcs
وزن بسته بندی: 20 کیلوگرم
5لوازم جانبی
|
ماژول نوری صنعتی
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
منبع برق صنعتی DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V تا DC48V2.5A، -40°C ≈70°C
|
|
IM-DAC220/DC48V5A
|
AC220V تا DC48V5A، -40°C 70°C
|
|
IM-DAC220/DC48V10A
|
AC220V تا DC48V10A، -40°C 70°C
|
6سوالات عمومی
1بر اساس چه چيپي ساخته شده؟
اوليکم: ريالتک
2ميتونم تخصيصش کنم؟
اوليکم: بله
ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول پشتیبانی می کنیم ((کیت نصب، بلوک پایانی برق و غیره)
3،داريد از پسش بر بياييد؟
نه
این فقط یک پلگ و پلی ساده است، اما ما یک مدل مدیریت شده داریم ((IM-FP266GM)
4شما مدرکي داريد؟
بله، شرکت ما دارای گواهینامه ISO9001 است.
ما مدارک CE/FCC/RoHS/E-mark/CCC برای مدل های خود داریم.
5شما از OEM و ODM پشتیبانی می کنید؟
بله، اين مزیت رقابتی ماست.
