سوئیچ LAN مدیریت شده فیبر نوری 2.5G 8 پورت Olycom
ویژگی های کلیدی
1. پیکربندی پورت همه کاره: 4 پورت فیبر نوری SFP 2.5 گیگابیت بر ثانیه (سازگار با SM/MM، انتقال 500 متر تا 120 کیلومتر) + 4 پورت 10/100/1000M UTP RJ45 (تشخیص خودکار MDI/MDIX)، که امکان ادغام یکپارچه شبکه های فیبر و مسی را برای دستگاه های صنعتی فراهم می کند.
2. پشتیبانی پیشرفته از حلقه و Spanning Tree: مطابق با پروتکل های ITU-T G.8032 Ethernet Protection Ring (EPR) و IEEE 802.1d STP/802.1w RSTP/802.1s MSTP، که بازیابی سریع شبکه (ایده آل برای پیکربندی شبکه حلقه ای) و جلوگیری از حلقه را برای برنامه های کاربردی حیاتی تضمین می کند.
3. پردازش داده با راندمان بالا: حالت انتقال store-and-forward را با تأخیر ارسال <10us، پهنای باند سیستم غیر مسدود کننده 28 گیگابیت بر ثانیه، نرخ ارسال 20.83Mpps، جدول آدرس MAC 8K، شناسه های VLAN 4096 و بافر بسته 4 مگابایتی اتخاذ می کند - از فریم های جامبو تا 9.6 کیلوبایت برای انتقال روان داده های بزرگ پشتیبانی می کند.4. سازگاری محیطی مقاوم: پوسته فلزی موجدار با محافظت در برابر گرد و غبار IP40، محافظت در برابر نوسانات 6KV (IEC 61000-4-5: Differential ±2KV، Common ±6KV) و مقاومت در برابر ESD (±15KV هوا، ±6KV تماس) و EFT (±6KV). در دمای کاری -40 درجه سانتیگراد تا 75 درجه سانتیگراد و دمای ذخیره سازی -40 درجه سانتیگراد تا 85 درجه سانتیگراد، با رطوبت غیر متراکم 10٪ تا 95٪ کار می کند - قابل انطباق با محیط های سخت در فضای باز و صنعتی.
5. مدیریت جامع شبکه: از Web GUI، Cisco®-like CLI، SNMP v1/v2c/v3 و Telnet برای پیکربندی بصری پشتیبانی می کند. دارای تشخیص کابل (محل نقطه خطا)، IEEE 802.3az Energy Efficient Ethernet (EEE) برای بهینه سازی مصرف انرژی و عملکردهای پیشرفته شبکه از جمله VLAN (802.1q)، تجمیع پیوند پویا/ایستا (LACP)، QoS و سرکوب طوفان.
6. امنیت و قابلیت اطمینان قوی: مجهز به مکانیسم های امنیتی متعدد - احراز هویت IEEE 802.1X، RADIUS، ACL، TACACS+ و رمزگذاری HTTPS/SSL/SSH v2 - محافظت از دسترسی به شبکه و انتقال داده ها. از ارتقاء نرم افزار از طریق TFTP/HTTP با افزونگی سیستم عامل، DHCP client/Relay/Snooping، RMON، MIB II و سازگاری IPv6 برای آینده نگری پشتیبانی می کند.
7. نصب و انطباق انعطاف پذیر: از نصب Din-rail یا Wall پشتیبانی می کند، با ابعاد جمع و جور 15811560 میلی متر (وزن خالص 0.75 کیلوگرم) برای ادغام آسان در کابینت های کنترل تنگ. با گواهینامه های CE-EMC (EN 55032/55035)، CE-LVD (EN IEC 62368-1) و FCC (47 CFR Part 15 Subpart B Class B) مطابقت دارد و استانداردهای سختگیرانه صنعتی را برآورده می کند.
8. اتصال از راه دور: پورت های فیبر از مسافت های انتقال تا 120 کیلومتر (تک حالته) پشتیبانی می کنند، در حالی که پورت های RJ45 با کابل های CAT3/CAT4/CAT5 (10BASE-T) و CAT5+ (100/1000BASE-TX) برای حداکثر 100 متر کار می کنند - مناسب برای استقرار سایت های صنعتی در مقیاس بزرگ.
داده های فنی
نام محصول
|
سوئیچ فیبر صنعتی مدیریت شده 10/100/1000 مگابیت بر ثانیه (4F+4TP)
|
شماره مدل
|
|
IM-FS440GW
|
پورت
|
|
4*100/1000/2500 مگابیت بر ثانیه پورت های SFP
|
SM: 1310 نانومتر/1550 نانومتر، 20 کیلومتر؛ 1490 نانومتر/1550 نانومتر، 40 تا 120 کیلومتر
MM: 1310 نانومتر، 2 کیلومتر؛ 850 نانومتر، 500 متر
4*10/100/1000M UTP RJ45 (پشتیبانی از تشخیص خودکار MDI/MDIX)
پروتکل
|
|
IEEE 802.3
|
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
ویژگی های سوئیچینگ
|
|
حالت انتقال: ذخیره و ارسال
|
تاخیر ارسال:
<10usپهنای باند سیستم: 26 گیگابیت بر ثانیه (بدون ترافیک)
اندازه DRAM: 128M
اندازه فلش: 16M
اندازه بافر بسته: 4 مگابایت
شناسه VLAND: 4096
اندازه جدول آدرس MAC: 8K
فریم جامبو: 9.6 کیلوبایت
رسانه شبکه
|
|
10BASE-T: CAT3، CAT4، CAT5 جفت تابیده بدون محافظ (≤100 متر)
|
100/1000BASE-TX: CAT5 یا بالاتر جفت تابیده محافظ دار (≤100 متر)
LED ها
|
|
برق، شبکه، فیبر
|
PWR: برق
نارنجی: Link/ACT
سبز: سرعت شبکه 1000M (خاموش زمانی که 100 مگابیت بر ثانیه باشد)
فیبر: FX1/FX2/FX3/FX4
منبع تغذیه
|
|
ورودی DC12V~DC52V اضافی، معمولاً DC12V/DC24V/DC48V
|
اتصال معکوس: پشتیبانی
مصرف برق
|
|
بار کامل ≤5W
|
محیط
|
|
دمای کار: -40 درجه سانتیگراد تا 75 درجه سانتیگراد
|
دمای ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد
رطوبت کاری: 10٪ تا 90٪، غیر متراکم
رطوبت ذخیره سازی: 10٪ تا 95٪، غیر متراکم
استانداردهای صنعتی
|
|
ESD: IEC61000-4-2، ±15KV هوا، ±6KV تماس
|
EFT: IEC61000-4-4، عمومی ±6KV
Surge: IEC61000-4-5، Differential ±2KV، Common±6KV
گواهینامه
|
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
|
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
اطلاعات مکانیکی
|
|
پوسته: پوسته فلزی موجدار، درجه IP40
|
ابعاد: 158*115*60 میلی متر
روش نصب: Din-rail/Wall mounting
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (خالص/ناخالص)
گارانتی
|
|
3 سال، پشتیبانی فنی مادام العمر
|
بررسی اجمالی
|
Olycom IM-FS440GW یک سوئیچ اترنت صنعتی مدیریت شده L2+ Ring با کارایی بالا است که برای اتصال شبکه پایدار و قابل اعتماد در محیط های صنعتی سخت طراحی شده است.
با داشتن 4 پورت فیبر SFP 100/1000/2500 مگابیت بر ثانیه (پشتیبانی از فیبر تک حالته/چند حالته با فواصل انتقال از 500 متر تا 120 کیلومتر) و 4 پورت RJ45 UTP 10/100/1000 مگابیت بر ثانیه با تشخیص خودکار (همه سازگار با MDI/MDIX)، اتصال فیبر به مسی انعطاف پذیری را برای دستگاه های صنعتی مختلف ارائه می دهد.

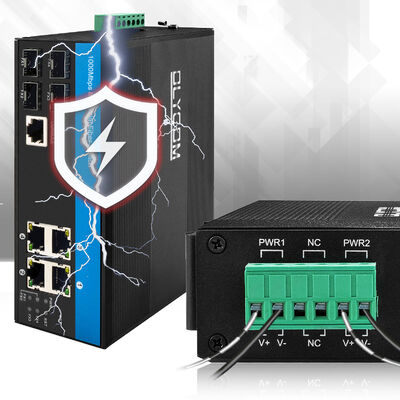

این سوئیچ که برای مقاومت در برابر شرایط سخت طراحی شده است، در محدوده دمایی -40 درجه سانتیگراد تا 75 درجه سانتیگراد کار می کند، دارای درجه حفاظت IP40 است و به محافظت در برابر نوسانات اترنت 6KV مجهز شده است - الزامات درجه صنعتی EMC را برآورده می کند و با استانداردهای FCC و CE مطابقت دارد.
با پهنای باند سیستم غیر مسدود کننده 28 گیگابیت بر ثانیه و پشتیبانی از پروتکل های پیشرفته شبکه حلقه ای، انتقال کارآمد داده ها و بازیابی سریع خطا را تضمین می کند و آن را به انتخابی ایده آل برای زیرساخت های صنعتی حیاتی و استقرار شبکه تبدیل می کند.
کاربرد
1. سیستم های تولید و کنترل
طراحی شده برای کار در هسته شبکه های کنترل صنعتی، دستگاه تجهیزات اتوماسیون مانند PLC ها، سنسورها و کنترلرها را متصل می کند و امکان تبادل مداوم داده های مورد نیاز برای کنترل بلادرنگ، تشخیص سیستم و دید تولید را فراهم می کند.
20 جاده، راه آهن و شبکه های ترافیکی
معمولاً در زیرساخت های حمل و نقل، از جمله کابینت های کنترل ترافیک و سیستم های ارتباطی راه آهن مستقر می شود. شبکه مبتنی بر حلقه با مکانیسم های بازیابی سریع تضمین می کند که مسیرهای داده حتی در صورت بروز خرابی پیوند در دسترس باقی می مانند.
3. شبکه های خصوصی و درجه حامل فیبر
در ستون فقرات نوری و شبکه های پهن باند خصوصی که اتصال فیبر ضروری است، ادغام شده است. رابط های SFP با سرعت بالا امکان انتقال کارآمد حجم زیادی از داده ها را در فواصل طولانی بین گره های شبکه توزیع شده فراهم می کنند.
4. دارایی های توزیع شده و عملیات از راه دور
از سایت های صنعتی که در مناطق جغرافیایی وسیعی مانند تأسیسات آب، معادن و زیرساخت های برق گسترده شده اند، پشتیبانی می کند. اتصال قابل اعتماد همراه با قابلیت های مدیریت از راه دور، نظارت بر سیستم را ساده می کند و تلاش های تعمیر و نگهداری در محل را کاهش می دهد.
5. نصب های نظارت و امنیت در فضای باز
در محفظه های بیرونی برای پشتیبانی از دوربین های IP، نقاط دسترسی بی سیم و حسگرهای امنیتی مستقر شده است. محافظت داخلی در برابر نوسانات الکتریکی، ورود گرد و غبار و دمای شدید، امکان عملکرد مداوم در محیط های بدون مراقبت را فراهم می کند.
6. شبکه های صنعتی و سازمانی در مقیاس بزرگ
به عنوان یک لایه دسترسی یا تجمیع پایدار برای محوطه های سازمانی، مراکز لجستیک و پارک های صنعتی عمل می کند. از تقسیم بندی شبکه و اولویت بندی ترافیک پشتیبانی می کند و به سرویس های مختلف اجازه می دهد تا به طور موثر در یک شبکه صنعتی مشترک کار کنند.
سوالات متداول
1. آیا امکان نوشتن برچسب به دلخواه من وجود دارد؟
پاسخ: بله، لطفاً فقط محتوا و قالب را ارسال کنید، ما یک نمونه برای تأیید شما چاپ خواهیم کرد.
برچسب معمولاً به پانل کناری متصل می شود.

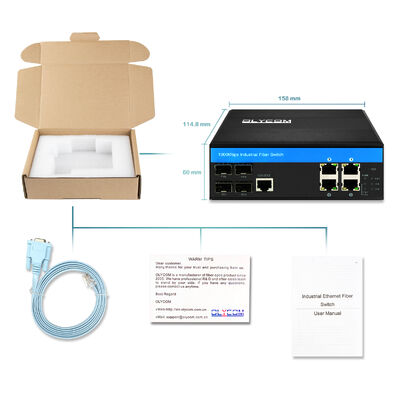

2. لیست بسته بندی چیست؟
پاسخ: یک دستگاه، فوم محافظ، یک دفترچه راهنما، یک کارت گارانتی و یک کابل کنسول در جعبه وجود دارد.
اما ماژول های SFP و منبع تغذیه شامل نمی شوند، لطفاً آن را جداگانه از ما خریداری کنید.
3. چگونه می توانم یک واحد نمونه برای آزمایش دریافت کنم؟
پاسخ: ما فروشگاه های آمازون زیادی داریم. لطفاً نام تجاری Olycom یا نام مدل ها را در صورت اطلاع جستجو کنید.
همچنین می توانید برای خرید استاندارد با ما صحبت کنید.
4. آیا سوئیچ های شما از پروتکل های حلقه ای پشتیبانی می کنند؟
پاسخ: بله، سوئیچ های ما از STP/RSTP/MSTP و ERPS برای پیکربندی حلقه پشتیبانی می کنند.
