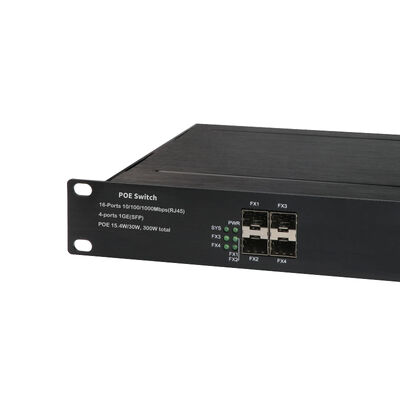

16-Port Unmanaged Rugged PoE Ethernet switch (مبدل اتریتن 16 پورت بدون مدیریت)
1چي هست؟
IM-FP041616GE یک سوئیچ صنعتی PoE Ethernet غیر مدیریت شده است که برای محیط هایی ساخته شده است که در آن سادگی، دوام و عملکرد بدون وقفه مهم تر از انعطاف پذیری پیکربندی است.
این طراحی شده تا از جعبه بیرون کار کند، بدون نصب نرم افزار، بدون تنظیم شبکه، بدون هزینه مدیریت.
هنگامی که روشن می شود، بلافاصله اتصال داده و قدرت PoE را به دستگاه های متصل می دهد.
این باعث می شود آن را مناسب برای سایت های صنعتی که در آن تخصص IT در محل محدود است یا در آن نگهداری طولانی مدت باید به حداقل برسد.
سوئیچ به عنوان یک گره زیرساخت صنعتی با عملکرد ثابت عمل می کند، نه یک کنترل کننده شبکه قابل تنظیم.
|
نام محصول
|
10/100/1000Mbps سوئیچ فیبر صنعتی POE (4F+16TP)
|
|
شماره مدل
|
IM-FP041616GE
|
|
بندر
|
پورت های SFP 4 × 1000Mpbs
16x10/100/1000M UTP RJ45
|
|
استاندارد
|
IEEE 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p،
IEEE802.1ab، IEEE802.3az
|
|
VLAND ID
|
4096
|
|
قاب بزرگ
|
9.6KB
|
|
اندازه جدول آدرس MAC
|
8K
|
|
پو استاندار
|
IEEE802.3af، در. ((۳۰۰ وات در کل)
|
|
ویژگی های سوئیچ
|
حالت انتقال: ذخیره سازی و انتقال پهنای باند سیستم: 48Gbps (غیر ترافیک جام)
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 بدون محافظ زوج خمیده ((≤100m) 100/1000BASE-TX: CAT5 یا بالاتر از محافظ زوج خمیده ((≤100m)
پورت SFP، فاصله انتقال: 20Km، 40Km، 60Km، 80Km، 100Km
|
|
لامپ های LED
|
برق، شبکه، فیبر
|
|
منبع برق
|
ولتاژ ورودی: 48-52V
ولتاژ ورودی POE: DC48V
ورودی قدرت غیر قطبی: پشتیبانی
|
|
محیط زیست
|
دمای کار: -40°C تا 85°C
رطوبت کاری:۵٪ ٪ ۹۵٪، بدون فشرده سازی
|
|
استانداردهای صنعت
|
EMI:FCC بخش 15 زیر بخش B کلاس A، EN 55022 کلاس A، EN61000-6-4- انتشار برای محیط صنعتی
EMS:EN61000-6-2- ایمنی برای محیط صنعتی، EN 61000-4-2 (ESD) سطح 3، EN 61000-4-3 (RS) سطح 3، EN 61000-4-4 (EFT) سطح 3، EN 61000-4-5
سطح 3، EN 61000-4-6 (CS) سطح 3، EN 61000-4-8
کنترل ترافیک: NEMA-TS2، ارتعاش: IEC 60068-2-6 سقوط آزاد: IEC 60068-2-32، شوک: IEC 60068-2-27
ترافیک راه آهن:EN 50121-4
|
|
اطلاعات مکانیکی
|
کلاس ایمنی: IP30
ابعاد: 483 × 275 × 44.5mm
|
|
تضمین
|
تعویض در عرض یک سال؛ 5 سال تعمیر
|
2چه ارتباطي داره؟
شانزده پورت Gigabit Ethernet RJ45 دسترسی متراکم برای دستگاه های لبه صنعتی را فراهم می کند.
هر پورت مس به طور خودکار تنظیمات سرعت و دوگانه را مذاکره می کند.
دستگاه های متصل هم اتصال شبکه و هم قدرت الکتریکی را از طریق یک کابل اترنت واحد دریافت می کنند.
چهار پورت فیبر SFP گیگابیت شبکه را فراتر از محدودیت های مس گسترش می دهند.
فاصله انتقال فیبر از لینک های کوتاه مدت تا 100 کیلومتر بسته به ماژول نوری مورد استفاده است.
این ترکیب از جمع آوری دستگاه های محلی با اتصال اتصال بلند مدت پشتیبانی می کند.
3قدرت چگونه توزیع می شود؟
این سوئیچ استانداردهای IEEE 802.3af و IEEE 802.3at PoE را ادغام می کند.
هر پورت قادر به PoE می تواند تا 30 وات قدرت را تامین کند.
بودجه کل قدرت سیستم به 300 وات می رسد، که امکان تحویل همزمان قدرت به تمام 16 پورت اترنت را فراهم می کند.
برق PoE به طور مستقیم از طریق کابل های Ethernet دسته 5 تامین می شود.
هیچ آداپتور قدرت خارجی در سمت دستگاه مورد نیاز نیست.
این امر به طور قابل توجهی پیچیدگی نصب و هزینه های سیم کشی را کاهش می دهد.
دستگاه های معمولی شامل دوربین های IP، نقاط دسترسی بی سیم، تلفن های VoIP و ترمینال های کنترل دسترسی هستند.
4چطور در شبکه رفتار می کند؟
سوئیچ در حالت غیر مدیریت کار می کند.
هیچ CLI، هیچ رابط وب و هیچ فایل پیکربندی وجود ندارد.
رفتار انتقال شبکه ثابت و تعیین کننده است.
پیشگیری از حلقه های اساسی از طریق STP و RSTP پشتیبانی می شود، که خطر عدم ثبات شبکه را کاهش می دهد.
گشودن IGMP اساسی، سیل چندرسانه ای غیرضروری در شبکه های نظارت تصویری را محدود می کند.
پشتیبانی از IEEE 802.1Q VLAN امکان جداسازی ترافیک ساده را بدون پیکربندی سیاست پیشرفته فراهم می کند.
این امر ثبات ضروری شبکه را تضمین می کند در حالی که عملکرد را ساده نگه می دارد.
5چطور از محیط های صنعتی زنده می ماند؟
دستگاه براي کار مستمر در شرايط سخت ساخته شده
آن را به طور قابل اعتماد در طیف گسترده ای از دما از -40 °C به +85 °C کار می کند.
تحمل رطوبت 5٪ تا 95٪ (غیر منجمد) را شامل می شود.
یک محفظه فلزی مقاوم با رتبه IP30 از اجزای داخلی در برابر گرد و غبار و ضربه مکانیکی محافظت می کند.
ابعاد محفظه (483 × 275 × 44.5 میلی متر) برای نصب های استاندارد قفسه صنعتی مناسب است.
6چطور با استرس الکتریکی مقابله می کنه؟
این سوئیچ از ورودی برق غیر قطبی DC 48V52V استفاده می کند.
طراحی غیر قطبی سیم کشی میدان را ساده می کند و خطاهای نصب را کاهش می دهد.
طراحی داخلی مطابق با استانداردهای صنعتی EMI و EMS است و در برابر:
تخلیه الکترواستاتیک
رویدادهای افزایش و EFT
اختلال تابش و هدایت شده
این کار اطمینان از عملکرد پایدار در نزدیکی ماشین آلات سنگین، تجهیزات برق و سیستم های راه آهن را فراهم می کند.
7چه کاری انجام نمی دهد؟
نیازی به پیکربندی شبکه نیست.
اين رابط هاي مديريت را فاش نميکنه.
برای عملکرد روزانه به بروزرسانی نرم افزار وابسته نیست.
به کنترل کننده های متمرکز وابسته نیست.
این محدودیت عمدی قابلیت پیش بینی، قابلیت اطمینان و ثبات بلند مدت را بهبود می بخشد.
8کجا بهتره؟
8.1: خوشه های دستگاه PoE ثابت
ایده آل برای سایت هایی که تعداد دستگاه ها و توپولوژی در طول زمان ثابت باقی می ماند.
نمونه های رایج شامل خوشه های دوربین، نقاط کنترل دسترسی و گروه های سنسور است.
8.2: دستگاه های نظارتی صنعتی
تا 16 دوربین IP را در کارخانه ها، معادن و کارخانه های پتروشیمی متصل می کند.
مدیریت چندرسانه ای اساسی باعث بهبود کارایی ویدئو بدون تنظیم شبکه می شود.
8.3: شبکه های پشتیبانی اتوماسیون
به عنوان یک سوئیچ کمکی برای سنسورهای فعال PoE، اینترکوم ها و HMI های کوچک استفاده می شود.
پیچیدگی سیم کشی در خطوط تولید و اتاق های کنترل را کاهش می دهد.
8.4: حمل و نقل و سیستم های جاده ای
مناسب برای ایستگاه های راه آهن، کابینت های کنار جاده و سایت های نظارت بر ترافیک.
پورت های فیبر از اتصالات فاصله طولانی پشتیبانی می کنند.
انطباق با استاندارد EN 50121-4، سازگاری سیستم راه آهن را تضمین می کند.
8.5: محل انرژی و خدمات عمومی
در ایستگاه های فرعی، مزارع بادی و نقاط نظارت از راه دور استفاده می شود.
تحمل دمای گسترده از نصب در فضای باز و نیمه زیرزمینی پشتیبانی می کند.
8.6: ساختمان های هوشمند و پارک های صنعتی
به عنوان یک سوئیچ توزیع PoE مقرون به صرفه عمل می کند.
از سیستم های روشنایی، کنترل دسترسی و نظارت بر محیط زیست پشتیبانی می کند.
قابلیت VLAN ترافیک اداری، امنیتی و عملیاتی را جدا می کند.
8.7: استفاده از IIoT از راه دور
در کارخانه های تصفیه آب، میدان های نفتی و تاسیسات منزوی استفاده می شود.
PoE نیاز به منابع انرژی محلی را از بین می برد.
رفتار پلاگ و پلی، تعبیه در مکان های سخت دسترسی را ساده می کند.
9چرا این مدل وجود دارد؟
این سوئیچ برای تنظیم نیست.
اون بايد به طور مداوم کار کنه.
این نسبت به پیچیدگی منطقی، قابلیت اطمینان فیزیکی را ترجیح می دهد.
برای محیط های صنعتی که "یک بار تنظیم کنید و فراموش کنید" نیاز واقعی است،
IM-FP041616GE به طور طبيعي به من ميخوره
