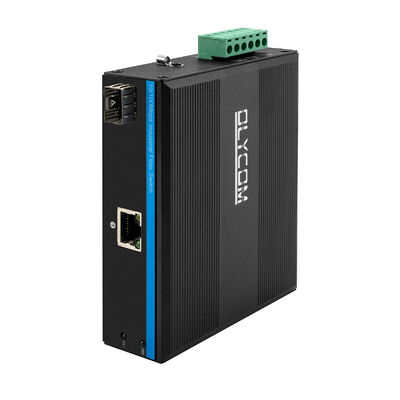

مبدل رسانه اترنت سریع فضای باز
مشخصات
|
نام محصول
|
مبدل رسانه فیبر صنعتی 10/100 مگابیت بر ثانیه (1TP+1F)
|
|
شماره مدل
|
IM-MC110FE
|
|
پورت
|
1 پورت 100 مگابیت بر ثانیه
SM: 1310 نانومتر/1550 نانومتر، 20 کیلومتر
1490 نانومتر/1550 نانومتر، 40 تا 120 کیلومتر
MM: 1310 نانومتر، 2 کیلومتر
1x10/100M UTP RJ45 (پشتیبانی از حسگر خودکار MDI/MDIX)
|
|
ویژگی های سوئیچینگ
|
حالت انتقال: ذخیره و ارسال
پهنای باند سیستم: 40 گیگابیت بر ثانیه (بدون ترافیک)
|
|
رسانه شبکه
|
10BASE-T: CAT3، CAT4، CAT5 جفت تابیده بدون محافظ (≤100 متر)
100BASE-TX: CAT5 یا بالاتر جفت تابیده محافظ دار (≤100 متر)
پورت SFP، فاصله انتقال: 20 کیلومتر، 40 کیلومتر، 60 کیلومتر، 80 کیلومتر، 100 کیلومتر
|
|
LED ها
|
برق، شبکه، فیبر
|
|
منبع تغذیه
|
ولتاژ ورودی: DC 9-52V
توان بدون بار: 5 وات
اتصال معکوس: پشتیبانی
|
|
محیط
|
دمای کار: -40 درجه سانتیگراد تا 75 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد
رطوبت کاری: 10% تا 90%، غیر متراکم
رطوبت ذخیره سازی: 10% تا 95%، غیر متراکم
|
|
استانداردهای صنعتی
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
کنترل ترافیک: NEMA-TS2
لرزش: IEC 60068-2-6
سقوط آزاد: IEC 60068-2-32
ضربه: IEC 60068-2-27
ترافیک ریلی: EN 50121-4
|
|
ایمنی
|
نشان CE، تجاری
CE/LVD EN60950
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موجدار
کلاس ایمنی: IP40
ابعاد: 113.8 x 93 x 34.9 میلی متر
روش نصب: نصب ریل Din
|
|
گارانتی
|
تعویض در عرض 1 سال؛ 5 سال تعمیر
|
مقدمه
ابزاری ساده که یک مشکل صنعتی واقعی را حل می کند
Olycom IM-MC110FE برای پیچیده بودن طراحی نشده است - برای مفید بودن طراحی شده است.
در بسیاری از محیط های صنعتی، تعداد زیادی از دستگاه های میدانی هنوز به اترنت 10/100 مگابیت بر ثانیه متکی هستند: PLC ها، سنسورها، کنترلرها، واحدهای نظارت قدیمی. این دستگاه ها به طور قابل اعتماد کار می کنند، اما اترنت مسی فاصله انتقال را به 100 متر محدود می کند، که اغلب برای کارخانه ها، راه آهن، پست های فرعی یا سایت های بیرونی کافی نیست.
IM-MC110FE به آرامی این محدودیت را حذف می کند.
با تبدیل سیگنال اترنت RJ45 استاندارد به فیبر، به دستگاه های صنعتی کم سرعت اجازه می دهد تا از طریق کیلومترها فیبر نوری - تا 120 کیلومتر - بدون تغییر تجهیزات موجود یا معماری شبکه ارتباط برقرار کنند. هیچ پیکربندی، رابط مدیریتی و منحنی یادگیری وجود ندارد. پس از روشن شدن، به سادگی کار می کند.
IM-MC110FE که برای استقرار صنعتی به جای رک های اداری ساخته شده است، از -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کند، از محفظه فلزی IP40 استفاده می کند و حفاظت از نوسانات اترنت 4KV را ادغام می کند تا از محیط های پر سر و صدا الکتریکی جان سالم به در ببرد. این یک دستگاه کوچک است، اما دستگاهی است که اغلب در لبه سیستم هایی قرار می گیرد که انتظار می رود 24/7 بدون وقفه اجرا شوند.
ویژگی های کلیدی
1. طراحی متمرکز و هدفمند

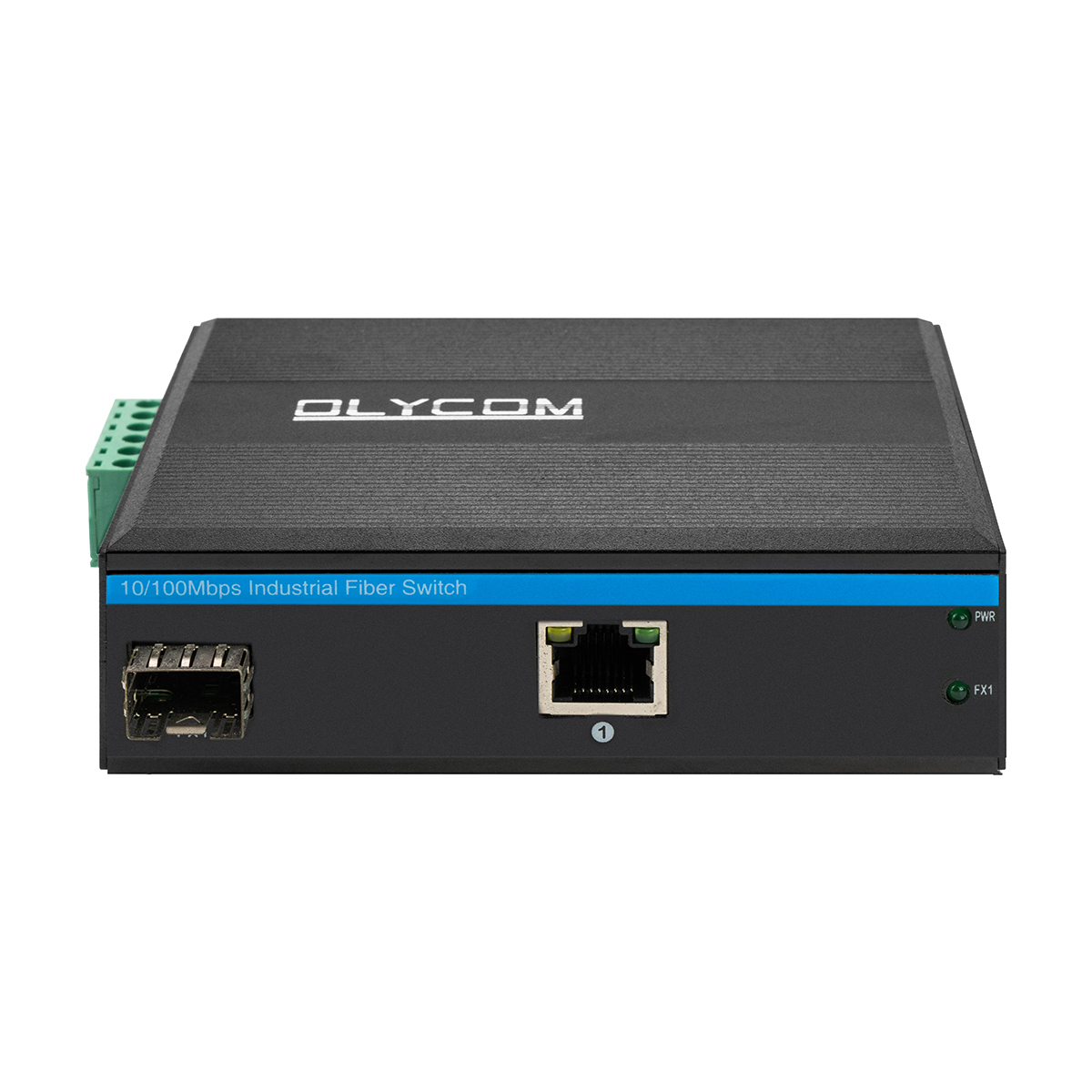

یک پورت فیبر، یک پورت مسی - هیچ چیز اضافی
IM-MC110FE از یک فلسفه طراحی عمداً مینیمالیستی پیروی می کند:
1 × پورت فیبر SFP 100 مگابیت بر ثانیه، پشتیبانی از ماژول های تک حالته و چند حالته
SM: 20 کیلومتر تا 120 کیلومتر (بسته به طول موج)
MM: تا 2 کیلومتر
1 × پورت اترنت RJ45 10/100 مگابیت بر ثانیه، مذاکره خودکار و پشتیبانی از MDI/MDIX
این سادگی نقاط خرابی را کاهش می دهد و استقرار دستگاه را در کابینت های کنترل تنگ یا جعبه های میدانی از راه دور آسان می کند.
2. طراحی شده برای زنده ماندن از نویز الکتریکی
محیط های صنعتی به ندرت تمیز هستند:
موتورها شروع به کار می کنند، رله ها سوئیچ می کنند، صاعقه ها در نزدیکی برخورد می کنند.
IM-MC110FE برای رسیدگی به این واقعیت مهندسی شده است:
حفاظت از نوسانات اترنت 4KV
سطح ESD 3 (EN 61000-4-2)
سطح EFT 3 (EN 61000-4-4)
این محافظت ها به جلوگیری از خرابی های ارتباطی ناشی از تداخل الکتریکی، به ویژه در تاسیسات در فضای باز یا در کنار ریل کمک می کند.
3. انتقال پایدار بدون پیکربندی
در داخل، دستگاه از ارسال ذخیره و ارسال استفاده می کند و یکپارچگی داده ها را حتی در هنگام ترافیک انفجاری تضمین می کند.
این پشتیبانی می کند:
کنترل جریان IEEE 802.3x (دو طرفه کامل)
فشار برگشتی (نیمه دو طرفه)
این به دستگاه های صنعتی متصل اجازه می دهد تا بدون از دست دادن بسته، حتی زمانی که شرایط ترافیک در نوسان است، به طور قابل اعتماد ارتباط برقرار کنند.

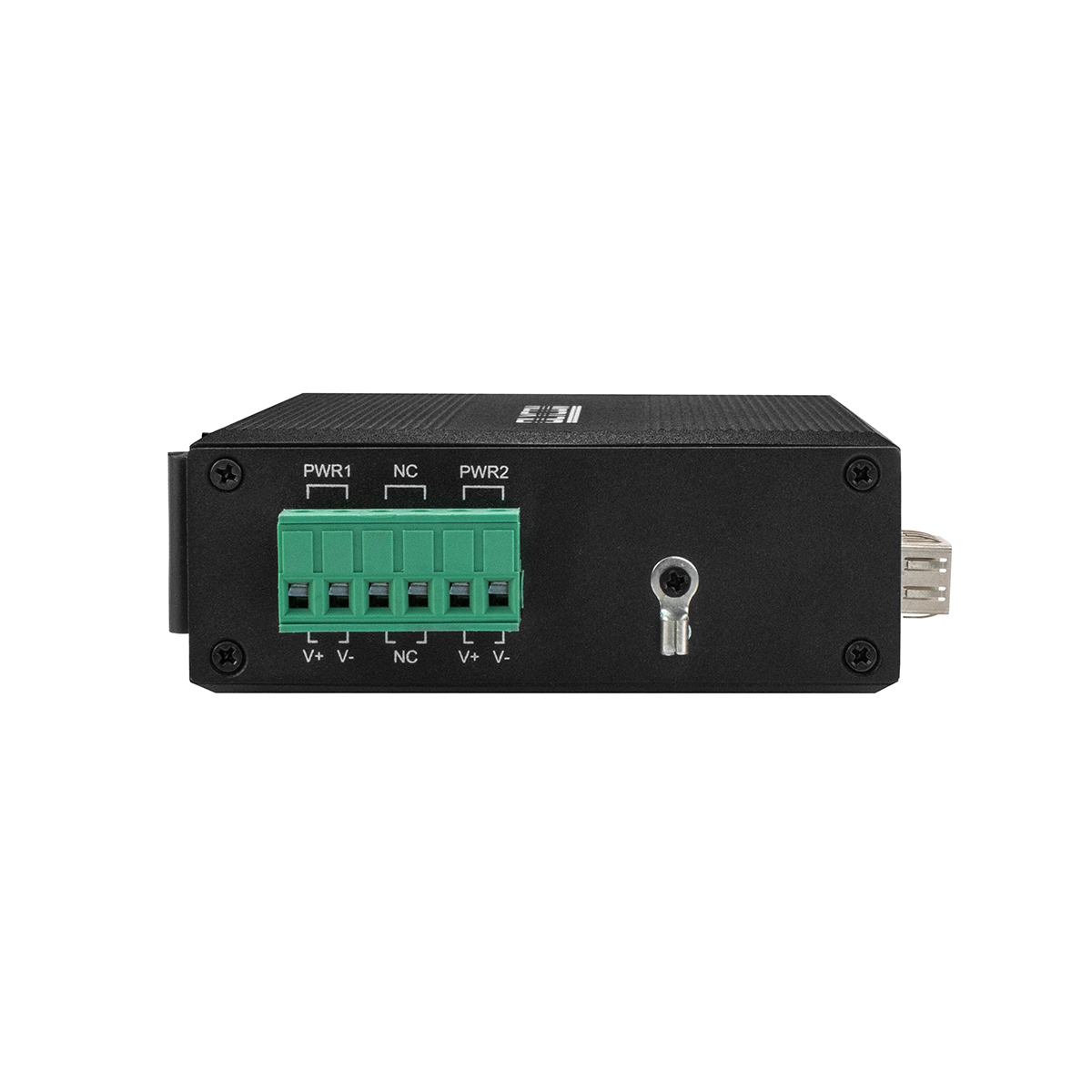

ورودی برق گسترده برای کابینت های صنعتی
محیط های برق در سایت های صنعتی بسیار متفاوت است.
IM-MC110FE پشتیبانی می کند:
ورودی ولتاژ گسترده DC 9–52V
محافظت از قطبیت معکوس
مصرف برق کم (≤5W)
این امر ادغام آن را در سیستم های کنترل موجود بدون افزودن مبدل های برق اختصاصی آسان می کند.
نصب کنید، روشن کنید، فراموش کنید
نصب ریل DIN
ردپای جمع و جور (113.8 × 93 × 34.9 میلی متر)
طراحی بدون فن، بدون مدیریت
پس از نصب، هیچ نگهداری یا پیکربندی مداوم مورد نیاز نیست - ایده آل برای استقرارهایی که دسترسی محدود یا پرهزینه است.
کاربرد
جایی که به آرامی ارزش می افزاید
افزایش اترنت فراتر از محدودیت های مسی
اترنت مسی با برد کوتاه (≤100 متر) را به پیوندهای فیبر از راه دور (تا 120 کیلومتر) تبدیل می کند و به دستگاه های صنعتی قدیمی اجازه می دهد تا به سیستم های کنترل متمرکز متصل شوند.
اتصال دستگاه میدانی صنعتی
در خطوط تولید، کارگاه ها و پارک های صنعتی برای اتصال PLC ها، سنسورها و کنترلرها به ستون فقرات فیبر بدون ارتقاء سخت افزار نقطه پایانی استفاده می شود.
زیرساخت حمل و نقل و راه آهن
مطابق با EN 50121-4، مناسب برای:
کابینت های ارتباطی در کنار مسیر
سیستم های پشتیبانی سیگنالینگ ریلی
تجهیزات نظارت بر ترافیک
اتصال فیبر، انتقال از راه دور را تضمین می کند و در عین حال در برابر لرزش، تغییرات دما و تداخل الکتریکی مقاومت می کند.
نظارت بر انرژی و تاسیسات
ایده آل برای پست های فرعی، تصفیه خانه های آب و ایستگاه های نظارت از راه دور که در آن:
فاصله ها زیاد است
شرایط برق ناپایدار است
دسترسی به تعمیر و نگهداری محدود است
استقرار صنعتی خشن و در مقیاس کوچک
محیط های معدن، پتروشیمی و متالورژی از مزایای زیر بهره مند می شوند:
حفاظت از گرد و غبار IP40
عملکرد در دمای گسترده
مقاومت در برابر نوسانات و ESD
در این سناریوها، IM-MC110FE به عنوان یک پل آرام و قابل اعتماد بین میدان و هسته شبکه عمل می کند.
لوازم جانبی
|
ماژول نوری صنعتی
|
|
OSPL1E06D-85
|
100BASE-FX (850 نانومتر)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
منبع تغذیه DIN صنعتی
|
|
IM-DAC220/DC48V1.6A
|
AC220V به DC48V1.6A، -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V به DC48V2.5A، -40℃～70℃
|
