سوئیچ شبکه PoE مدیریت شده Olycom L2/L2+
خلاصه ی محصول
Olycom IM-FP166GW یک پلت فرم سوئیچینگ صنعتی اترنت است که برای محیط هایی طراحی شده است که در آن تداوم شبکه و تحمل محیط به همان اندازه مهم است.ساخته شده در اطراف یک معماری L2 + مدیریت حلقه، عملکرد ارتباطی پایدار را برای سیستم های صنعتی که در شرایط فیزیکی و الکتریکی سخت کار می کنند، ارائه می دهد.
با ترکیب رابط های فیبر و مس در یک فاکتور فرم صنعتی فشرده، سوئیچ هم از انتقال ستون فقرات دور و هم از دسترسی دستگاه های محلی پشتیبانی می کند.یک رابط فیبر چند نرخ SFP امکان اتصال سریع نوری را در فاصله های طولانی فراهم می کند، در حالی که چندین پورت گیگابیت اترنت اتصال مستقیم برای ترمینال های صنعتی، کنترل کننده ها و دستگاه های لبه ای را فراهم می کند.
برای اطمینان از قابلیت اطمینان طولانی مدت، دستگاه برای کار در دمای شدید و حفاظت الکتریکی بهبود یافته طراحی شده است.و مقاومت تشدید شده به آن اجازه می دهد تا به طور مداوم در کارخانه ها کار کند، کابینت های بیرونی و امکانات زیربنایی که تجهیزات شبکه معمولی نمی توانند.
عملکرد سوئیچینگ با سرعت بالا، همراه با مکانیسم های محافظت از حلقه سریع، به IM-FP166GW اجازه می دهد تا جریان داده های بدون وقفه را حفظ کند و به سرعت از شکست های پیوند بهبود یابد.با 3 سال گارانتی و پشتیبانی فنی در طول عمر، برای شبکه های صنعتی مهم و استفاده در مقیاس بزرگ مناسب است.
داده های فنی
|
نام محصول
|
10/100/1000Mbps سوئیچ فیبر صنعتی PoE مدیریت شده ((1F+6TP)
|
|
شماره مدل
|
IM-FP166GW
|
|
بندر
|
پورت های SFP 1*100/1000/2500Mpbs
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
6*10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
|
|
پروتکل
|
IEEE 8023
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
تغییر ویژگی ها
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 17 گیگابایت در ثانیه ((بدون ترافیک)
اندازه DRAM: 128M
اندازه فلش: 16M
اندازه بافر بسته: 4Mb
ID VLAND: 4096
اندازه جدول آدرس MAC: 8K
قاب بزرگ: 9.6KB
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، شبکه، فیبر
PWR: قدرت
نارنجی: لینک/ACT
سبز: سرعت شبکه 1000M ((وقتی 100Mb/s است خاموش)
فیبر: FX1
|
|
منبع برق
|
ولتاژ ورودی: 48V ((حداکثر 52V)
ولتاژ خروجی PoE: 48V
قدرت خروجی PoE واحد: 30W ((پورت 1 ~ 6)
حداکثر بودجه: 180W
اتصال معکوس: پشتیبانی
|
|
سیم کشی PoE
|
PoE af/at: 1/2 ((V+) ، 3/6 ((V-)
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 158*115*60mm

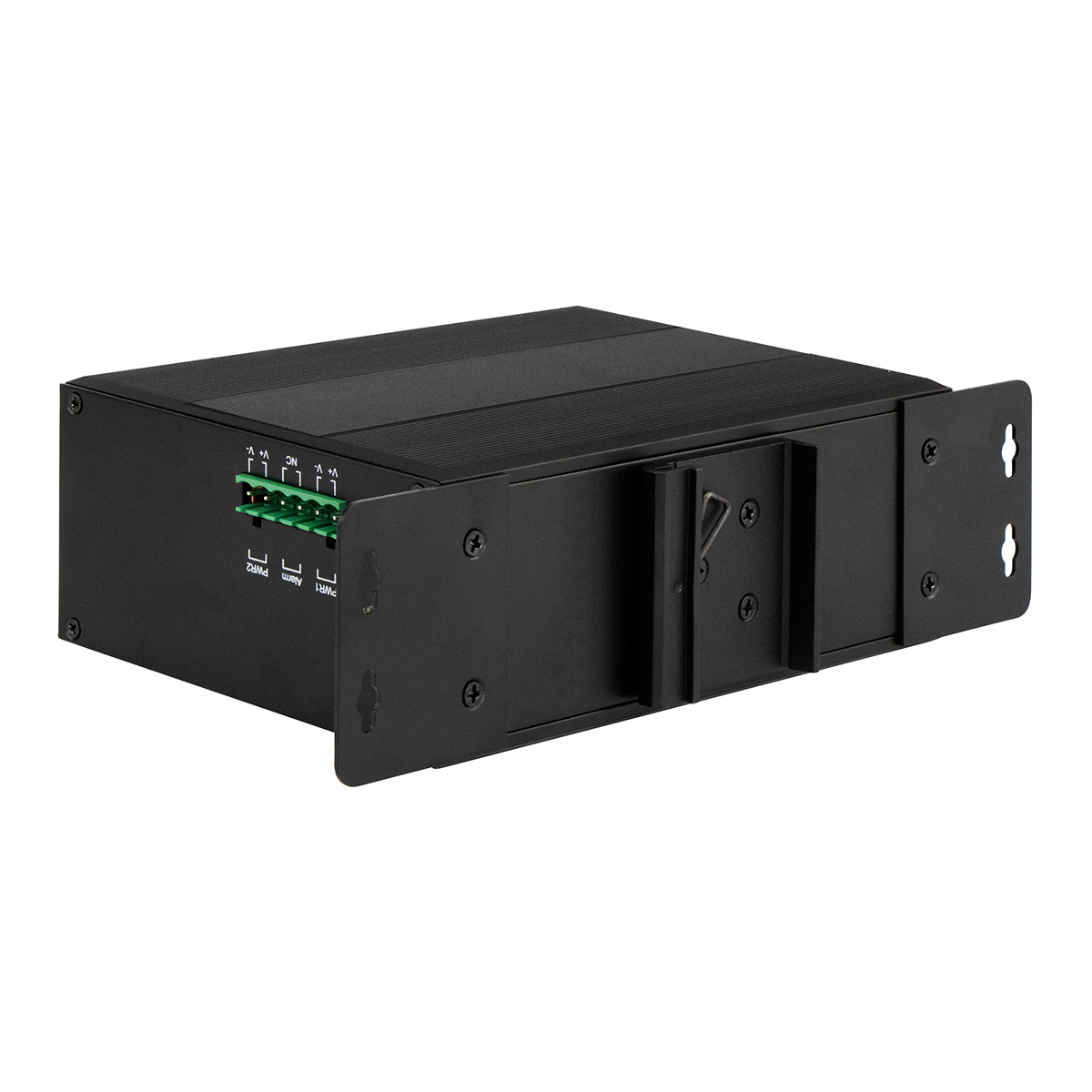

روش نصب: نصب روی ریل و دیوار
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
ویژگی های کلیدی
1توانایی های عملکردی
شبکه های فیبر هیبریدی
سوئیچ یک رابط SFP با سرعت قابل برنامه ریزی (100M / 1G / 2.5G) را با شش پورت گیگابیت اترنت خودکار مذاکره می کند.امکان اتصال یکپارچه بین ستون فقرات نوری و تجهیزات صنعتی مبتنی بر مس بدون نیاز به کابل گذاری خاص.
2مقاومت شبکه و حفاظت از حلقه
این دستگاه برای توپولوژی های حلقه ای و اضافی طراحی شده است و از ITU-T G.8032 Ethernet Protection Ring در کنار پروتکل های STP / RSTP / MSTP پشتیبانی می کند.این مکانیسم ها تضمین بازیابی سریع توپولوژی و جلوگیری از حلقه های شبکه در تاسیسات صنعتی پیچیده.
3عملکرد سوئیچینگ با سرعت بالا
یک معماری سوئیچ بهینه سازی شده انتقال داده های غیر مسدود کننده را با تاخیر سطح میکروس ثانیه ارائه می دهد. پشتیبانی از جداول بزرگ MAC، تقسیم گسترده VLAN، فریم های جامبو،و کفاف کافی عملکرد پایدار را تحت بار سنگین و پرتاب ترافیک تضمین می کند.
4بنیاد سخت افزاری صنعتی
مجهز به حافظه سیستم و حافظه فلش فراوان، این پلتفرم عملکرد سازگار را در حالی که از عملکردهای مدیریت و امنیت پیشرفته پشتیبانی می کند، حفظ می کند.حتی در محیط های شبکه به طور مداوم بارگذاری شده.
5. سخت شدن محیط زیست و الکتریکی
محفظه فلزی محافظت IP40 را فراهم می کند ، در حالی که دفاع های داخلی در برابر افزایش ، ESD و انتقال سریع الکتریکی از سیستم در برابر خطرات الکتریکی رایج صنعتی محافظت می کند.دمای کار گسترده و تحمل رطوبت باعث می شود که سوئیچ مناسب برای استفاده در خارج از خانه و کابینت صنعتی باشد.
6مدیریت شبکه چند حالت
پیکربندی و نظارت می تواند از طریق چندین رابط انجام شود، از جمله مدیریت مبتنی بر وب، CLI، SNMP و Telnet.ابزارهای تشخیصی مانند تشخیص خطای کابل و ویژگی های صرفه جویی در انرژی به ساده سازی نگهداری و کاهش هزینه های عملیاتی کمک می کنند.
7. کنترل ترافیک پیشرفته و بخش بندی
پشتیبانی از برچسب گذاری VLAN، جمع آوری لینک، اولویت بندی QoS و سرکوب پخش امکان کنترل دقیق رفتار ترافیک را فراهم می کند،اجازه دادن به خدمات حیاتی برای جدا شدن و اولویت بندی در شبکه های صنعتی مشترک.
8طراحی مبتنی بر امنیت
سوئیچ شامل مکانیسم های کنترل دسترسی و رمزگذاری لایه ای از جمله 802.1X، RADIUS، ACL، TACACS + و پروتکل های مدیریت امن است.افزوده شدن نرم افزار و پشتیبانی گسترده از پروتکل کمک می کند تا امنیت طولانی مدت و انعطاف پذیری ارتقاء را تضمین کند.
9انعطاف پذیری نصب و انطباق با استانداردها

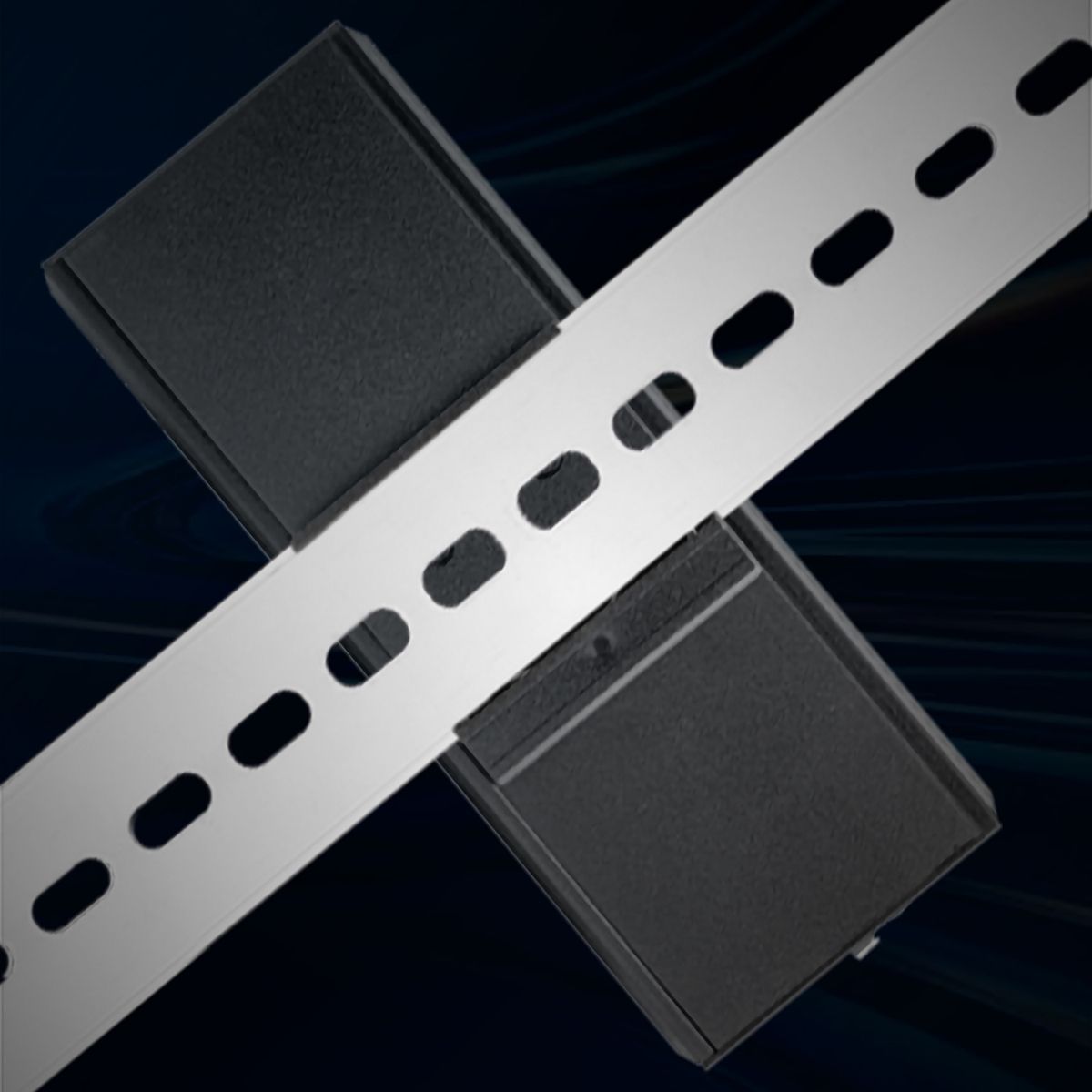

طراحی شده برای نصب DIN-rail یا دیوار، خانه فشرده به راحتی در کابینت های کنترل فضای محدود قرار می گیرد. دستگاه مطابق با استانداردهای ایمنی و EMC بین المللی است.اطمینان از عملکرد قابل اعتماد در سرتاسر مستقرات صنعتی جهانی.
پشتیبانی از ارتباطات دوربرد
رابط نوری از مسافت های انتقال تا 120 کیلومتر از طریق فیبر تک حالت پشتیبانی می کند، در حالی که پورت های اترنت از کابل کشی مس استاندارد برای اتصالات محلی تا 100 متر پشتیبانی می کنند.امکان طراحی شبکه مقیاس پذیر در سایت های صنعتی بزرگ.
سناریوهای تخصیص معمولی
1.تولید خودکار و کنترل فرآیند
به عنوان یک ستون فقرات ارتباطی برای PLC ها، سنسورها و سیستم های کنترل عمل می کند و از تبادل داده های زمان واقعی مورد نیاز برای کنترل تولید و نظارت بر تجهیزات پشتیبانی می کند.
2سیستم حمل و نقل و ترافیک
در کابینت های کنار جاده، شبکه های راه آهن و سیستم های مدیریت ترافیک استفاده می شود که در آن افزونه حلقه ای عملکرد مداوم شبکه های سیگنال و کنترل را تضمین می کند.
3شبکه های نجی و صنعتی پهن باند نوری
به عنوان یک گره دسترسی فیبر یا جمع آوری برای شبکه های خصوصی سازمانی و صنعتی عمل می کند و امکان ارتباط پهنای باند بالا بین مکان های توزیع شده را فراهم می کند.
4عملیات صنعتی از راه دور
از اتصال شبکه برای تاسیسات پراکنده جغرافیایی مانند نیروگاه های تصفیه آب، سایت های معدن و تاسیسات انرژی پشتیبانی می کند و امکان نظارت و نگهداری متمرکز را فراهم می کند.
5شبکه های نظارتی و امنیتی در فضای باز
دسترسی پایدار به شبکه برای دوربین های IP، نقاط دسترسی بی سیم و تجهیزات نظارت در محیط های امنیتی بیرونی یا محیطی فراهم می کند.
6محوطه های صنعتی و پارک های لجستیکی
لایه دسترسی شبکه های صنعتی و سازمانی در مقیاس بزرگ را تشکیل می دهد که از معماری های تقسیم بندی شده ، اولویت بندی خدمات و تراکم دستگاه بالا پشتیبانی می کند.
لوازم
|
ماژول نوری صنعتی
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
منبع برق صنعتی DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V تا DC48V2.5A، -40°C ≈70°C
|
|
IM-DAC220/DC48V5A
|
AC220V تا DC48V5A، -40°C 70°C
|
|
IM-DAC220/DC48V10A
|
AC220V تا DC48V10A، -40°C 70°C
|
