سوئیچ شبکه گیگابیتی قابل مدیریت وب L2+ 8 پورت Olycom
بررسی اجمالی
Olycom IM-FS180GW یک سوئیچ اترنت مدیریت شده L2+ با درجه صنعتی است که برای عملکرد قابل اعتماد در محیط های صنعتی و بیرونی سخت طراحی شده است. این اتصال شبکه پایدار و با کارایی بالا را برای سیستم های حیاتی که در آن قابلیت اطمینان، انعطاف پذیری و عملکرد طولانی مدت ضروری است، ارائه می دهد.
این سوئیچ یک رابط فیبر SFP با سرعت قابل برنامه ریزی (100M / 1G / 2.5G) را با هشت پورت اترنت گیگابیتی RJ45 ادغام می کند و امکان استقرار انعطاف پذیر در معماری های شبکه فیبر و مسی مختلط را فراهم می کند. پورت SFP از فیبر تک حالته و چند حالته پشتیبانی می کند و امکان انتقال مسافت ها از پیوندهای کوتاه برد تا اتصالات فوق العاده طولانی تا 120 کیلومتر را فراهم می کند و آن را برای سایت های صنعتی توزیع شده جغرافیایی مناسب می کند.
IM-FS180GW که برای شرایط سخت مهندسی شده است، به طور قابل اعتماد در محدوده دمایی صنعتی گسترده -40 درجه سانتیگراد تا +75 درجه سانتیگراد کار می کند و دارای یک محفظه فلزی مستحکم با محافظت IP40 است. ایمنی افزایش یافته در برابر نوسانات تا 6 کیلو ولت در رابط های اترنت، همراه با انطباق کامل صنعتی EMC، عملکرد پایدار را در محیط های پر سر و صدا الکتریکی مانند پست ها، کارخانه ها و کابینت های بیرونی تضمین می کند.
این سوئیچ با معماری سوئیچینگ با توان عملیاتی بالا، مکانیسم های حفاظت حلقه پیشرفته و پشتیبانی از درخت پوشا، بازیابی سریع خطا و جریان داده بدون وقفه را امکان پذیر می کند. ورودی های برق اضافی، مصرف انرژی کم و کنترل های امنیتی جامع، IM-FS180GW را به عنوان یک پلت فرم شبکه قابل اعتماد برای زیرساخت های صنعتی حیاتی قرار می دهد. این محصول دارای 3 سال گارانتی و پشتیبانی فنی مادام العمر است که از استقرار و اطمینان عملیاتی طولانی مدت پشتیبانی می کند.
مشخصات
|
نام محصول
|
سوئیچ فیبر صنعتی مدیریت شده 10/100/1000 مگابیت بر ثانیه (1F+8TP)
|
|
شماره مدل
|
IM-FS180GW
|
|
پورت
|
1*100/1000/2500 مگابیت بر ثانیه پورت های SFP
SM: 1310 نانومتر/1550 نانومتر، 20 کیلومتر؛ 1490 نانومتر/1550 نانومتر، 40~120 کیلومتر
MM: 1310 نانومتر، 2 کیلومتر؛ 850 نانومتر، 500 متر
8*10/100/1000M UTP RJ45 (پشتیبانی از حسگر خودکار MDI/MDIX)
|
|
پروتکل
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
ویژگی های سوئیچینگ
|
حالت انتقال: ذخیره و ارسال
تاخیر ارسال:<10us
پهنای باند سیستم: 21 گیگابیت بر ثانیه (بدون ترافیک)
اندازه DRAM: 128M
اندازه فلش: 16M
اندازه بافر بسته: 4 مگابایت
VLAND ID: 4096
اندازه جدول آدرس MAC: 8K
فریم جامبو: 9.6 کیلوبایت
|
|
رسانه شبکه
|
10BASE-T: CAT3، CAT4، CAT5 جفت تابیده بدون محافظ (≤100 متر)
100/1000BASE-TX: CAT5 یا بالاتر جفت تابیده محافظ دار (≤100 متر)
|
|
LED ها
|
برق، شبکه، فیبر
PWR: برق
نارنجی: Link/ACT
سبز: سرعت شبکه 1000 مگابیت بر ثانیه (هنگامی که 100 مگابیت بر ثانیه است خاموش است)
فیبر: FX1
|
|
منبع تغذیه
|

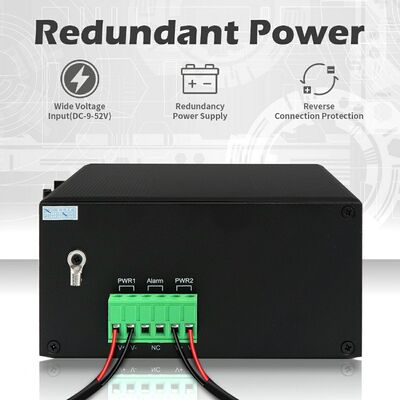

ورودی DC12V~DC52V اضافی، معمولاً DC12V/DC24V/DC48V
اتصال معکوس: پشتیبانی
|
|
مصرف برق
|
بار کامل ≤5W
|
|
محیط
|
دمای کار: -40 درجه سانتیگراد～75 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد～85 درجه سانتیگراد
رطوبت کاری: 10%～90%، غیر متراکم
رطوبت ذخیره سازی: 10%～95%، غیر متراکم
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV هوا، ±6KV تماس
EFT: IEC61000-4-4، عمومی ±6KV
Surge: IEC61000-4-5، دیفرانسیل ±2KV، Common±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موجدار، سطح درجه IP40
ابعاد: 158*115*60 میلی متر

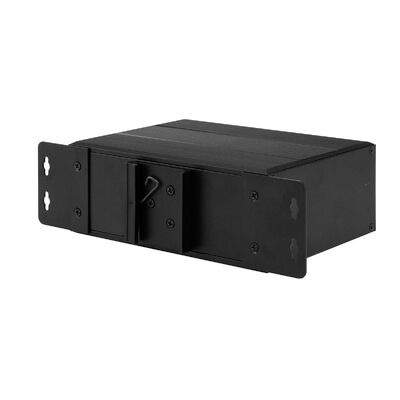

روش نصب: نصب ریل Din/دیواری
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (خالص/ناخالص)
|
|
گارانتی
|
3 سال، پشتیبانی فنی مادام العمر
|
ویژگی های کلیدی
1. طراحی پورت صنعتی انعطاف پذیر
یک رابط شبکه ترکیبی متشکل از یک پورت فیبر SFP 2.5 گیگابیت بر ثانیه و هشت پورت RJ45 گیگابیتی با مذاکره خودکار ارائه می دهد. پشتیبانی از Auto MDI/MDIX نیاز به کابل های متقاطع را از بین می برد و نصب را در محیط های شبکه صنعتی مختلط ساده می کند.
2. حفاظت از شبکه با دسترسی بالا
از پروتکل های ITU-T G.8032 Ethernet Protection Ring و IEEE 802.1 STP / RSTP / MSTP پشتیبانی می کند و امکان همگرایی سریع شبکه و جلوگیری از حلقه را برای شبکه های صنعتی که به در دسترس بودن مداوم نیاز دارند، فراهم می کند.
3. معماری سوئیچینگ با کارایی بالا
سوئیچینگ ذخیره و ارسال را با تأخیر فوق العاده کم (کمتر از 10 میکروثانیه) پیاده سازی می کند. دارای ظرفیت سوئیچینگ غیر مسدود کننده تا 36 گیگابیت بر ثانیه، جدول آدرس MAC 8K، پشتیبانی از 4096 VLAN، بافر بسته 4 مگابایتی و فریم های جامبو تا 9.6 کیلوبایت است که از مدیریت کارآمد جریان های داده بزرگ اطمینان می دهد.
4. منابع سخت افزاری درجه صنعتی
مجهز به 128 مگابایت DRAM و 16 مگابایت حافظه فلش، ارائه منابع سیستم کافی برای عملکرد پایدار، ویژگی های مدیریت پیشرفته و عملکرد پایدار تحت شرایط ترافیک سنگین.
5. مدیریت ترافیک هوشمند
از کنترل جریان IEEE 802.3x در حالت دوبلکس کامل و مکانیسم های فشار برگشتی در حالت نیمه دوبلکس پشتیبانی می کند، که باعث کاهش از دست رفتن بسته ها و حفظ پایداری انتقال در طول بار شبکه اوج می شود.
6. طراحی مقاوم برای محیط های سخت
این سوئیچ که در یک محفظه فلزی موجدار با محافظت IP40 قرار دارد، مقاومت بالایی در برابر نوسانات، ESD و گذرهای سریع الکتریکی دارد. با استانداردهای IEC 61000-4 مطابقت دارد و به طور قابل اعتماد در دماهای شدید و شرایط رطوبت بالا کار می کند و آن را برای استقرار در فضای باز و صنعتی مناسب می کند.
7. مدیریت و تشخیص جامع
از چندین رابط مدیریت از جمله Web GUI، CLI به سبک سیسکو، SNMP v1/v2c/v3 و Telnet پشتیبانی می کند. ابزارهای تشخیصی پیشرفته مانند تشخیص خطای کابل به ساده سازی عیب یابی کمک می کنند، در حالی که IEEE 802.3az EEE مصرف انرژی را بهینه می کند.
8. عملکردهای پیشرفته شبکه
شامل پشتیبانی از برچسب گذاری VLAN (802.1Q)، تجمیع لینک استاتیک و پویا (LACP)، اولویت بندی ترافیک QoS و کنترل طوفان پخش، که امکان تقسیم بندی دقیق ترافیک و تمایز خدمات را فراهم می کند.
9. امنیت درجه سازمانی
مکانیسم های امنیتی چند لایه از جمله احراز هویت 802.1X، RADIUS، ACL، TACACS+ و پروتکل های مدیریت امن مانند HTTPS، SSL و SSH v2 را پیاده سازی می کند. افزونگی ارتقاء سیستم عامل از طریق TFTP/HTTP، ویژگی های DHCP، RMON، MIB II و پشتیبانی از IPv6 مقیاس پذیری و امنیت طولانی مدت را تضمین می کند.
10. نصب فشرده و راندمان انرژی
از نصب ریل DIN و دیوار برای نصب آسان در کابینت های کنترل و محفظه های میدانی پشتیبانی می کند. فاکتور فرم فشرده (158 × 115 × 60 میلی متر) و مصرف انرژی کم (≤5 وات در بار کامل) آن را برای محیط های صنعتی محدود به فضا و انرژی ایده آل می کند. ورودی های برق DC 12V–52V اضافی با محافظت از قطبیت معکوس، قابلیت اطمینان سیستم را افزایش می دهند.
11. انطباق با استانداردها و گواهینامه ها
با استانداردهای بین المللی صنعتی و ایمنی، از جمله CE-EMC، CE-LVD و FCC Class B مطابقت دارد و از عملکرد قابل اعتماد و انطباق نظارتی در سراسر استقرار جهانی اطمینان می دهد.
کاربرد
1. محیط های تولید خودکار و کنترل فرآیند
به عنوان یک لایه ارتباطی قابل اعتماد در کارخانه ها و تأسیسات مبتنی بر فرآیند عمل می کند و کنترلرها، تجهیزات حسگر و دستگاه های میدانی را متصل می کند. برای حفظ تبادل داده های بلادرنگ مورد نیاز برای کنترل عملیاتی و نظارت بر تجهیزات تحت شرایط صنعتی سخت طراحی شده است.
2. گره های ارتباطی کنار جاده، راه آهن و ترافیک
در زیرساخت های حمل و نقل مانند کابینت های کنار جاده و نقاط ارتباطی راه آهن نصب شده است. مکانیسم های شبکه مبتنی بر حلقه، بازیابی سریع از خرابی های پیوند را امکان پذیر می کنند و جریان داده مداوم را برای مدیریت ترافیک و سیستم های سیگنالینگ راه آهن حفظ می کنند.
3. زیرساخت های برق، انرژی و تاسیسات
در سراسر پست ها، شبکه های ارتباطی تاسیساتی و تاسیسات انرژی تجدیدپذیر مستقر شده است. ساخته شده برای تحمل نویز الکتریکی و محدوده دمایی وسیع، تضمین انتقال داده قابل اعتماد برای دید شبکه، نظارت و برنامه های کاربردی کنترل.
4. صنایع سنگین و سایت های استخراج منابع
به طور قابل اعتماد در مکان های صنعتی چالش برانگیز از جمله مناطق معدن، کارخانه های پتروشیمی و تاسیسات متالورژی کار می کند. حفاظت درجه صنعتی در برابر نوسانات، گرد و غبار و استرس محیطی از شبکه پایدار برای سیستم های کنترل و تجهیزات نظارت پشتیبانی می کند.
5. مدیریت آب و سیستم های زیست محیطی
از شبکه های ارتباطی در تاسیسات تصفیه آب و پروژه های نظارت بر محیط زیست پشتیبانی می کند و امکان تحویل داده های بدون وقفه برای فرآیندهای خودکار، نظارت بر سیستم و جمع آوری داده های نظارتی را فراهم می کند.
6. شبکه های ارتباطی فیبر از راه دور
به عنوان یک دستگاه دسترسی یا اتصال متقابل فیبر در شبکه های خصوصی سازمانی و معماری های ارتباطی از راه دور عمل می کند. رابط فیبر SFP 2.5 گیگابیت بر ثانیه یکپارچه از انتقال پهنای باند بالا در مسافت های تا 120 کیلومتر پشتیبانی می کند.
7. شبکه های صنعتی و سازمانی در مقیاس پردیس
یک پایه شبکه انعطاف پذیر برای پارک های صنعتی، مراکز لجستیک و پردیس های سازمانی فراهم می کند و از طراحی شبکه تقسیم شده، اولویت بندی ترافیک و تعداد زیادی دستگاه صنعتی متصل پشتیبانی می کند.
8. نصب های صنعتی از راه دور و بدون مراقبت
اتصال پایدار را برای تجهیزات پراکنده جغرافیایی در مناطق معدن، میادین نفتی و سایت های تاسیساتی روستایی امکان پذیر می کند. انتقال فیبر از راه دور را با تحمل محیطی ناهموار ترکیب می کند تا از عملکرد مداوم و بدون مراقبت پشتیبانی کند.
رابط کاربری وب
پشتیبانی از تشخیص کابل و می تواند نقطه خطا را پیدا کند
پشتیبانی از مدیریت IEEE802.3az EEE (اترنت کارآمد انرژی)، بهینه سازی مصرف انرژی
پشتیبانی از STP، RSTP، MSTP، ITU-T G.8032 Ethernet Protection Ring (EPR)
پشتیبانی از QoS، QoS طبقه بندی حمل و نقل، CoS، کنترل پهنای باند (جهت ورودی/خروجی)، سرکوب طوفان، خدمات متمایز
پشتیبانی از IEEE802.1q VLAN، پورت VLAN، بر اساس Mac VLAN، IP subnet VLAN، Protocol VLAN، VLAN convert، MVR
پشتیبانی از تجمیع لینک LACP IEEE802.3ad پویا، تجمیع لینک استاتیک
پشتیبانی از IGMP/MLD snooping V1/V2/V3، فیلتر/مدولاسیون IGMP، جستجوی IGMP
پشتیبانی از گزارش عامل IGMP، MLD snooping
ایمنی: بر اساس پورت و Mac IEEE802.1X، RADIUS، ACL، TACACS+، HTTP/HTTPS، SSL/SSH v2
پشتیبانی از CLI مانند Cisco®، مدیریت وب، SNMP v1/v2c/v3، Telnet
پشتیبانی از ارتقاء نرم افزار از طریق TFTP و HTTP، افزونگی سیستم عامل از خرابی ارتقاء جلوگیری می کند
پشتیبانی از DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
پشتیبانی از RMON، MIB II، تصویر آینه، گزارش رویداد، DNS، NTP/SNTP، IEEE802.1ab LLDP
پشتیبانی از IPV6 Telnet server/ICMP v6، SNMP، HTTP، SSH/SSL، NTP/SNTP، TFTP، QoS، ACL
لوازم جانبی
|
ماژول فرستنده و گیرنده فیبر صنعتی
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 نانومتر)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
آداپتور برق DIN صنعتی
|
|
IM-DAC220/DC12V1.67A
|
AC220V به DC12V1.67A، -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V به DC24V1A، -30℃～70℃
|
لیست بسته بندی
1 عدد سوئیچ
1 عدد دفترچه راهنمای کاربر
یادداشت
لوازم جانبی (براکت ریل DIN، منبع تغذیه، کابل شبکه و غیره) در جعبه موجود نیستند
لطفاً آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید
اطلاعات جعبه حمل و نقل
اندازه محصول: 158*115*60 میلی متر
اندازه جعبه داخلی: 253*208*80 میلی متر
وزن محصول: 0.75 کیلوگرم
وزن بسته بندی: 0.9 کیلوگرم
اندازه جعبه اصلی: 555*400*410 میلی متر
مقدار بسته بندی: 20 عدد
وزن بسته بندی: 20 کیلوگرم
