8 پورت لایه 2 قابل مدیریت 2.5G فایبر سوئیچ
مشخصات
|
نام محصول
|
10/100/1000Mbps سوئیچ فیبر صنعتی مدیریت شده ((2F+6TP)
|
|
شماره مدل
|
IM-FS260GW
|
|
بندر
|
2*100/1000/2500Mpbs پورت های SFP
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
6*10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
|
|
پروتکل
|
IEEE 8023
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
تغییر ویژگی ها
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 22Gbps ((غیر ترافیک جام)
اندازه DRAM: 128M
اندازه فلش: 16M
اندازه بافر بسته: 4Mb
ID VLAND: 4096
اندازه جدول آدرس MAC: 8K
قاب بزرگ: 9.6KB
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، شبکه، فیبر
PWR: قدرت
نارنجی: لینک/ACT
سبز: سرعت شبکه 1000M ((وقتی 100Mb/s است خاموش)
فیبر: FX1/FX2
|
|
منبع برق
|
ورودی DC12V ~ DC52V اضافی، معمولا DC12V / DC24V / DC48V
اتصال معکوس: پشتیبانی
|
|
مصرف برق
|
بارگذاری کامل≤5W
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 158*115*60mm

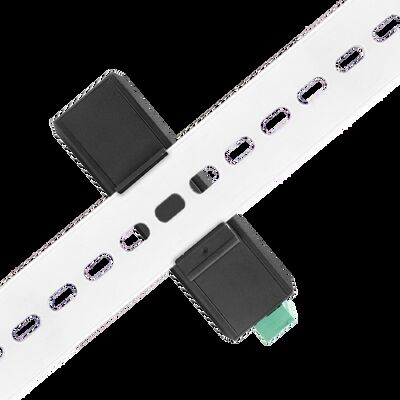

روش نصب: نصب روی ریل و دیوار
وزن: 0.75 کیلوگرم/0.9 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
ویژگی های کلیدی
1پیکربندی پورت های متنوع: پورت های فیبر SFP 2 x 2.5Gbps (قابل سازگاری SM / MM ، انتقال 500m?? 120Km) + پورت های UTP RJ45 6 x 10/100/1000M (MDI / MDIX خودآگاه)تسهیل اتصال یکپارچه شبکه های فیبر و مس برای ترمینال های صنعتی.
2پشتیبانی پیشرفته از حلقه و درخت گسترده: سازگار با پروتکل های ITU-T G.8032 Ethernet Protection Ring (EPR) و IEEE 802.1d STP/802.1w RSTP/802.1s MSTP،اطمینان از بازیابی سریع شبکه (به نظر می رسد برای توپولوژی های حلقه ای) و جلوگیری از حلقه در برنامه های کاربردی حیاتی.
3پردازش داده های با کارایی بالا: یک حالت انتقال ذخیره و ارسال با تاخیر ارسال <10us، پهنای باند سیستم غیر مسدود کننده 22Gbps، نرخ ارسال 19.344Mpps، جدول آدرس MAC 8K،4096 شناسه VLAN، و 4Mb بسته بافر پشتیبانی از فریم های جامبو تا 9.6KB برای انتقال بدون مشکل داده های بزرگ.
4مشخصات سخت افزاری قوی: مجهز به حافظه 128M DRAM و 16M فلش است که قابلیت پردازش داده ها و ذخیره سازی را برای عملکرد پایدار شبکه افزایش می دهد.
5انعطاف پذیری محیط زیست: پوسته فلزی لوله دار با حفاظت از گرد و غبار IP40، حفاظت از افزایش 6KV (IEC 61000-4-5: تفاوت ± 2KV، مشترک ± 6KV) و مقاومت در برابر ESD (± 15KV هوا،تماس ±6KV) و EFT (±6KV). در دمای کار -40°C 75°C و دمای ذخیره سازی -40°C 85°C کار می کند ، با رطوبت 10٪ 95٪ بدون فشرده سازی مناسب برای محیط های بیرونی و صنعتی خشن.
6. مدیریت شبکه جامع: از Web GUI ، CLI مانند سیسکو ، SNMP v1 / v2c / v3 و Telnet برای پیکربندی بصری پشتیبانی می کند. ویژگی های تشخیص کابل (موقعیت نقطه خطا) ، IEEE 802.3az انرژی کارآمد اترنت (EEE) برای بهینه سازی قدرت، و توابع پیشرفته از جمله VLAN (802.1q) ، جمع آوری لینک پویا / ثابت (LACP) ، QoS و سرکوب طوفان.
7مکانیسم های امنیتی قوی: یکپارچه سازی احراز هویت IEEE 802.1X ، RADIUS ، ACL ، TACACS + و رمزگذاری HTTPS / SSL / SSH v2 برای محافظت از دسترسی به شبکه و انتقال داده.پشتیبانی از ارتقاء نرم افزار از طریق TFTP/HTTP با افزونه نرم افزار، DHCP client/Relay/Snooping، RMON، MIB II، و سازگاری IPv6 برای اثبات آینده.
8نصب و سازگاری انعطاف پذیر: از نصب دین ریل یا دیوار پشتیبانی می کند ، با ابعاد فشرده 15811560mm (وزن خالص 0.75Kg) برای ادغام آسان در کابینت های کنترل تنگ.مطابق با CE-EMC (EN 55032/55035)، CE-LVD (EN IEC 62368-1) ، و FCC (47 CFR Part 15 Subpart B Class B) گواهینامه ها، مطابق با استانداردهای سختگیرانه صنعتی.
9اتصال طولانی مدت: پورت های فیبر از فاصله انتقال تا 120 کیلومتر (یک حالت) پشتیبانی می کنند.در حالی که پورت های RJ45 با کابل های CAT3/CAT4/CAT5 (10BASE-T) و CAT5+ (100/1000BASE-TX) تا 100 متر کار می کنند.
مرور کلی
Olycom IM-FS260GW یک سوئیچ صنعتی اترنت با 8 پورت L2 + حلقه مدیریت شده با عملکرد بالا است که برای اتصال شبکه پایدار و انعطاف پذیر در محیط های صنعتی سخت طراحی شده است.
It features 2 x 100/1000/2500Mbps SFP fiber ports (supporting both single-mode and multi-mode fiber with transmission distances ranging from 500m to 120Km) and 6 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (fully compatible with MDI/MDIX)، که امکان ادغام انعطاف پذیر فیبر به مس را برای دستگاه های صنعتی مختلف فراهم می کند.
برای مقاومت در برابر شرایط شدید طراحی شده است، سوئیچ در محدوده دما از -40 درجه سانتیگراد تا 75 درجه سانتیگراد کار می کند، دارای درجه محافظت IP40 است،و مجهز به محافظت از افزایش 6KV Ethernet است که با الزامات صنعتی EMC مطابقت دارد و با استانداردهای FCC و CE مطابقت داردبا پهنای باند سیستم غیر مسدود کننده 22Gbps و پشتیبانی از پروتکل های پیشرفته شبکه حلقه ای، انتقال داده های کارآمد و بازیابی خطا سریع را تضمین می کند.انتخاب قابل اعتماد برای زیرساخت های صنعتی حیاتی و راه اندازی شبکه های بزرگ.
همچنین یک گارانتی 3 ساله و پشتیبانی فنی مادام العمر را برای آرامش عملیاتی طولانی مدت ارائه می دهد.
درخواست
1شبکه های صنعتی متمرکز بر اتوماسیون
به عنوان یک ستون فقرات ارتباطی در محیط های تولید خودکار استفاده می شود، که امکان تعامل یکپارچه بین واحدهای کنترل، دستگاه های حسگر و تجهیزات صنعتی را فراهم می کند.اطمینان از دسترسی مداوم به داده ها برای کنترل عملیاتی، تشخیص و نظارت بر تولید.
2سیستم های حمل و نقل و زیرساخت های عمومی
در تمام محیط های ترافیک جاده ای و ارتباطات راه آهن که تداوم شبکه بسیار مهم است، اعمال می شود.معماری های مبتنی بر حلقه با مکانیسم های بازیابی سریع به حفظ دسترسی سیستم برای سیگنال های ترافیک و عملیات راه آهن کمک می کند، حتی در شرایط شکست پیوند یا گره.
3شبکه های ارتباطی خصوصی با فایبر
در زیرساخت های ارتباطات نوری و شبکه های خصوصی سطح شرکت قرار داده شده است تا از انتقال داده های با ظرفیت بالا پشتیبانی کند. رابط های SFP فیبر قابل اعتماد،اتصال طولانی مدت بین امکانات جغرافیایی پراکنده و گره های شبکه.
4دارایی های صنعتی دور و شبکه های نظارتی
پشتیبانی از اتصال برای تاسیسات صنعتی دور افتاده و بدون سرنشین مانند ایستگاه های خدمات عمومی، سایت های معدن و تاسیسات تولید انرژی.طراحی شده برای کار با اطمینان در محیط های چالش برانگیز در حالی که امکان نظارت متمرکز و پیکربندی از راه دور را فراهم می کند.
5شبکه های نظارت و دسترسی در فضای باز
نصب شده در کابینت های بیرونی برای برنامه های امنیتی و نظارت، دسترسی پایدار به شبکه برای دوربین های IP، دستگاه های بی سیم و سیستم های نظارت بر لبه را فراهم می کند.حفاظت از درجه صنعتی تضمین می کند کار مداوم در شرایط الکتریکی و شرایط آب و هوایی شدید.
6ارتباط صنعتی در مقیاس شرکت
به عنوان یک پایه شبکه برای محوطه های صنعتی، عملیات لجستیک و پارک های صنعتی،پشتیبانی از معماری شبکه های تقسیم بندی شده و مدیریت ترافیک اولویت بندی شده برای پذیرش خدمات متنوع تجاری و عملیاتی.
پشتیبانی از مدیریت IEEE802.3az EEE ((Ethernet انرژی کارآمد) ، بهینه سازی مصرف برق
پشتیبانی از STP، RSTP، MSTP، ITU-T G.8032 حلقه حفاظت اترنت ((EPR)
پشتیبانی از QoS، طبقه بندی حمل و نقل QoS، CoS، کنترل پهنای باند ((اتجاه ورودی / خروجی) ، سرکوب طوفان، خدمات متمایز
پشتیبانی از IEEE802.1q VLAN، پورت VLAN، VLAN مبتنی بر Mac، VLAN زیر شبکه IP، پروتکل VLAN، VLAN تبدیل، MVR
پشتیبانی از جمع آوری لینک های پویا IEEE802.3ad LACP، جمع آوری لینک های ثابت
پشتیبانی از IGMP/MLD snooping V1/V2/V3، IGMP فیلتر کردن/تغییر دادن، IGMP جستجو
گزارش مامور IGMP، جاسوسي MLD
امنیت: مبتنی بر پورت و مک IEEE802.1X، RADIUS، ACL، TACACS +، HTTP/HTTPS، SSL/SSH v2
پشتیبانی از سیسکو مانند CLI، مدیریت وب، SNMP v1/v2c/v3، Telnet
پشتیبانی از ارتقاء نرم افزار از طریق TFTP و HTTP، افزونه نرم افزار مانع از شکست ارتقاء می شود
سوالات عمومی
1بر اساس چه چيپي ساخته شده؟
اوليکم: وييتس
2ميتونم تخصيصش کنم؟
اوليکم: بله
ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول پشتیبانی می کنیم ((کیت نصب، بلوک پایانی برق و غیره)
3ميتونم با دستگاه هاي 10/100M وصلش کنم؟
اوليکم: بله
برای پورت های LAN، آنها 10/100/1000M خودآگاه هستند
برای پورت های فیبر، لطفا سرعت 100Mbps را از طریق Web GUI یا CLI تنظیم کنید
4، تو از SKD/CKD استفاده می کنی؟
پاسخ: بله
