24 پورت ریک نصب L2 / L3 مدیریت گگابیت فیبر سوئیچ

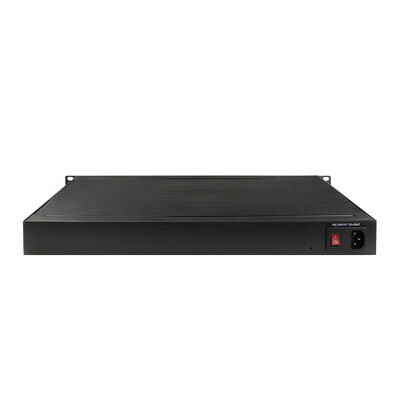

خلاصه ای از سوئیچ اترنت اولیکوم
Olycom IM-FS042400GW یک سوئیچ Ethernet مدیریت شده لایه 2 صنعتی است که برای سناریوهای شبکه صنعتی در مقیاس بزرگ و بلند مدت طراحی شده است که در آن ثبات، مقیاس پذیری،و تداوم عملیاتی بسیار مهم است.
این سیستم به عنوان یک سوئیچ دسترسی با تراکم بالا و یک گره جمع سازی با قابلیت فیبر ساخته شده است و از استفاده از رسانه های مختلط در محیط های صنعتی پیچیده پشتیبانی می کند.
این سوئیچ چندین پیوند صوتی فیبر گیگابیت را با تعداد زیادی پورت های ایترنت مس ادغام می کند و به شبکه های صنعتی اجازه می دهد بدون طراحی مجدد زیرساخت های کابل سازی موجود گسترش یابند.
چهار رابط Gigabit SFP امکان انتقال نوری دور را فراهم می کند، در حالی که بیست و چهار پورت Gigabit Ethernet RJ45 از اتصال دستگاه های بزرگ در لبه پشتیبانی می کند.
چندین پورت به عنوان رابط COMBO اجرا می شود، که امکان انتخاب انعطاف پذیر بین فیبر یا مس را بسته به شرایط سیم کشی میدان فراهم می کند و محدودیت های استقرار را کاهش می دهد.
برای اطمینان از عملکرد بدون وقفه در مکان های خشن، IM-FS042400GW برای تحمل دما شدید طراحی شده است و با اطمینان از -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کند.
محفظه فلزی مقاوم با رتبه IP30 محافظت موثر در برابر گرد و غبار، لرزش و استرس مکانیکی را که معمولا در کابینت های صنعتی یافت می شود، فراهم می کند.
ورودی های قدرت دوگانه AC 220V غیر قطبی، افزایشی قدرت را افزایش می دهند و انعطاف پذیری در برابر نوسانات ولتاژ یا عدم ثبات قدرت را بهبود می بخشند.
در داخل، سوئیچ ظرفیت سوئیچ غیر مسدود کننده 56 گیگابایت در ثانیه را ارائه می دهد، که امکان انتقال خط کامل را حتی تحت بار ترافیک سنگین فراهم می کند.
یک جدول آدرس MAC 8K و پشتیبانی از تا 4096 VLAN ID اجازه می دهد تا سوئیچ برای مدیریت جمعیت دستگاه های بزرگ و طرح های تقسیم ترافیک پیچیده باشد.
توابع مدیریت لایه ۲ شامل حفاظت از افزایشی، بهینه سازی ترافیک و کنترل امنیت، عملکرد قابل اعتماد شبکه 24/7 را تضمین می کند.
انطباق با استانداردهای FCC، CE، NEMA-TS2 و EN 50121-4 مناسب بودن را برای اتوماسیون صنعتی و برنامه های کاربردی ترافیک راه آهن تأیید می کند.
این محصول با یک سیاست تعویض یک ساله و خدمات تعمیر سه ساله پشتیبانی می شود که اطمینان از استفاده طولانی مدت را تضمین می کند.
مشخصات سوئیچ شبکه 24 پورت
| نام محصول |
10/100/1000Mbps سوئیچ فیبر مدیریت شده صنعتی (4F+24TP) |
| شماره مدل |
IM-FS042400GW |
| بندر |
4 پورت SFP x 1000Mpbs (پورت FX3 و FX4 پورت COMBP هستند)
24x10/100/1000M UTP RJ45 ((پورت های 23 و 24 پورت های COMBO هستند)
|
| استاندارد |
IEEE 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| VLAND ID |
4096 |
| قاب بزرگ |
9.6KB |
| اندازه جدول آدرس MAC |
8K |
| پو استاندار |
IEEE802.3af، IEEE802.3at (Poe اختیاری است، پیش فرض بدون Poe است) |
| ویژگی های سوئیچ |
حالت انتقال: ذخیره سازی و انتقال
پهنای باند سیستم: 56 گیگابایت در ثانیه (بدون ترافیک)
|
| رسانه های شبکه ای |
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
پورت SFP، فاصله انتقال: 20Km، 40Km، 60Km، 80Km، 100Km
|
| لامپ های LED |
برق، شبکه، فیبر |
| منبع برق |
ولتاژ ورودی: AC220V
ورودی قدرت غیر قطبی: پشتیبانی
|
| محیط زیست |
دمای کار: -40°C تا 85°C
رطوبت کاری: 5%~95%، بدون فشرده سازی
|
| استانداردهای صنعت |
EMI: FCC Part 15 Subpart B کلاس A، EN 55022 کلاس A، EN61000-6-4- انتشار برای محیط صنعتی
EMS: EN61000-6-2- ایمنی برای محیط صنعتی، EN 61000-4-2 (ESD) سطح 3، EN 61000-4-3 (RS) سطح 3، EN 61000-4-4 (EFT) سطح 3، EN 61000-4-5 (Surge) سطح 3، EN 61000-4-6 (CS) سطح 3،EN 61000-4-8
کنترل ترافیک: NEMA-TS2، لرزش: IEC 60068-2-6
سقوط آزاد: IEC 60068-2-32، شوک: IEC 60068-2-27
ترافیک راه آهن: EN 50121-4
|
| اطلاعات مکانیکی |
کلاس ایمنی: IP30
ابعاد: 483x 294.6x 44.5mm
|
| تضمین |
تعویض ظرف یک سال؛ سه سال تعمیر |
ویژگی های کلیدی
1معماری بندر و انعطاف پذیری رسانه ها
این سوئیچ پورت های فیبر SFP 4 × 1000 Mbps را فراهم می کند و از ماژول های تک حالت و چند حالت با فاصله انتقال بین 20 کیلومتر تا 100 کیلومتر پشتیبانی می کند.
دو تا از رابط های فیبر به عنوان پورت های COMBO عمل می کنند و منابع فیزیکی را با پورت های مس مربوطه به اشتراک می گذارند تا امکان انتخاب فیبر یا مس فراهم شود.
علاوه بر این، پورت های 24 × 10/100/1000 Mbps RJ45 Ethernet از مذاکره خودکار و MDI / MDIX خودکار برای ادغام سریع دستگاه پشتیبانی می کنند.
پورت های 23 و 24 نیز به عنوان رابط COMBO اجرا می شوند، که انعطاف پذیری سیم کشی را در سایت های صنعتی محدود می کند.
پورت های مس از کابل گذاری استاندارد اترنت تا 100 متر پشتیبانی می کنند و سازگاری را با دستگاه های صنعتی قدیمی و مدرن تضمین می کنند.
2طراحی سخت افزار صنعتی
ابعاد محفظه (483 × 294.6 × 44.5 میلی متر) برای کابینت های صنعتی نصب شده در قفسه بهینه شده است.
محفظه فلزی با استانداردهای حفاظت IP30 مطابقت دارد، مقاومت در برابر ورود گرد و غبار و ضربه مکانیکی را فراهم می کند.
ورودی های دوگانه برق غیر قطبی AC 220V نگرانی های قطبی را از بین می برد و قابلیت اطمینان از قدرت را افزایش می دهد.
این دستگاه با الزامات EMI و EMS سختگیرانه، از جمله کلاس FCC Part 15 Class A و EN 61000-4 سطح 3 مطابقت دارد و عملکرد پایدار را در محیط های با تداخل بالا تضمین می کند.
3. افزوده شدن شبکه و بازیابی خطا
این سوئیچ از حلقه محافظت از اترنت ITU-T G.8032 (EPR) برای افزونه سریع مبتنی بر حلقه پشتیبانی می کند.
پشتیبانی اضافی برای ERPS، STP، RSTP و MSTP، سازگاری با توپولوژی های مختلف شبکه های صنعتی را تضمین می کند.
زمان های بازیابی خطای ≤50 ms باعث به حداقل رساندن اختلال در سرویس در هنگام شکست پیوند می شود.
مکانیسم های ساختگی تشخیص حلقه و سرکوب از طوفان های پخش و بی ثباتی شبکه جلوگیری می کنند.
4. کنترل ترافیک VLAN و Multicast
چندین مکانیسم VLAN پشتیبانی می شود، از جمله IEEE 802.1Q VLAN، VLAN مبتنی بر پورت، VLAN مبتنی بر MAC، VLAN زیر شبکه IP و VLAN مبتنی بر پروتکل.
ترجمه VLAN اجازه می دهد تا ارتباط بین المللی بین دامنه های شبکه تقسیم بندی شده به صورت یکپارچه باشد.
ثبت Multicast VLAN (MVR) توزیع جریان multicast کارآمد را در سراسر مرزهای VLAN امکان پذیر می کند.
ترافیک چندرسانه ای با استفاده از IGMP و MLD snooping (v1/v2/v3) ، همراه با فیلتر و عملکرد گزارش دهنده عامل بهینه شده است.
این ویژگی ها به طور قابل توجهی سیل چندرسانه ای غیرضروری را در استقرارات در مقیاس بزرگ کاهش می دهند.
5. QoS و بهینه سازی ترافیک
این سوئیچ با استفاده از مکانیسم ذخیره و انتقال برای اطمینان از یکپارچگی داده ها کار می کند.
پشتیبانی از فریم های بزرگ تا 9.6 کیلو بایت باعث بهبود بهره وری انتقال برای بسته های داده بزرگ می شود.
عملکردهای QoS شامل طبقه بندی ترافیک، برنامه ریزی اولویت، علامت گذاری CoS و محدود کردن نرخ است.
کنترل پهنای باند ورود و خروج، تخصیص منصفانه منابع بین دستگاه های متصل را تضمین می کند.
مکانیسم های کنترل طوفان، ترافیک پخش، چند پخش و یک پخش ناشناخته را سرکوب می کنند.
IEEE 802.3az انرژی کارآمد اترنت به طور پویا مصرف برق را در طول دوره های ترافیک کم کاهش می دهد.
6. امنیت و کنترل دسترسی
دسترسی به شبکه از طریق احراز هویت IEEE 802.1X بر اساس پورت یا آدرس MAC محافظت می شود.
احراز هویت متمرکز از طریق RADIUS و TACACS+ پشتیبانی می شود.
سیاست های انعطاف پذیر ACL فیلتر کردن ترافیک و محدودیت های دسترسی را فراهم می کند.
حفاظت های اضافی شامل IP Source Guard، Dynamic ARP Inspection و دسترسی مدیریت رمزگذاری شده با استفاده از HTTPS، SSL و SSH v2 است.
DHCP Snooping و DHCP Relay با گزینه 82 از اختصاص آدرس IP محافظت می کنند و از حملات DHCP مخرب جلوگیری می کنند.
7. جمع آوری لینک
سوئیچ از جمع آوری استاتیک و همچنین IEEE 802.3ad LACP پشتیبانی می کند.
لینک های فیزیکی متعدد را می توان به یک رابط منطقی واحد ترکیب کرد تا پهنای باند و افزایشی را افزایش دهد.
گروه های جمع آوری می توانند تا 4 گیگابایت در ثانیه سرعت انتقال را ارائه دهند، مناسب برای اتصال های ستون فقرات و لایه جمع آوری است.
8. مدیریت و نگهداری
دسترسی مدیریت از طریق CLI سبک سیسکو، Web GUI، SNMP v1 / v2c / v3 و Telnet در دسترس است.
ارتقاء نرم افزار از طریق TFTP و HTTP پشتیبانی می شود، با افزونه تصویر برای جلوگیری از شکست های ارتقاء.
ویژگی های نظارت شامل RMON، MIB II و ثبت دقیق رویدادها است.
بازتاب بندر امکان تجزیه و تحلیل ترافیک و عیب یابی را فراهم می کند.
تشخیص کابل های یکپارچه عیب های سیم کشی مانند باز شدن یا کوتاه شدن را شناسایی می کند و زمان نگهداری در محل را کاهش می دهد.
همگام سازی زمان از طریق NTP و SNTP پشتیبانی می شود.
9. آمادگی IPv6
این سوئیچ پشتیبانی کامل از IPv6 را در سطوح مدیریت و انتقال فراهم می کند.
سرویس های پشتیبانی شده عبارتند از IPv6 Telnet، ICMPv6، SNMPv6، HTTPv6، SSH/SSL از طریق IPv6، TFTPv6 و NTPv6.
IPv6 ACL و IPv6 QoS اجرای سیاست های سازگار را در شبکه های دو لایه یا فقط IPv6 تضمین می کنند.
10اطمینان از محیط زیست
دستگاه با توجه به استاندارد IEC 60068 برای لرزش، شوک و سقوط آزاد آزمایش می شود.
آن را به طور قابل اطمینان در 5٪ ٪ 95٪ رطوبت غیر منجمد کار می کند.
برای کار مداوم در سیستم های راه آهن، کابینت های بیرونی، تاسیسات معدن و کارخانه های پتروشیمی طراحی شده است.
رابط کاربری WEB
- پشتیبانی از تشخیص کابل و می تواند نقطه خطا را پیدا کند
- پشتیبانی از مدیریت IEEE802.3az EEE (Ethernet انرژی کارآمد) ، بهینه سازی مصرف برق
- پشتیبانی از STP، RSTP، MSTP، ITU-T G.8032 حلقه حفاظت اترنت ((EPR)
- پشتیبانی Qos، طبقه بندی حمل و نقل Qos، Cos، کنترل پهنای باند (اتجاه ورودی / خروجی) ، سرکوب طوفان ، خدمات متمایز
- پشتیبانی از IEEE802.1q VLAN، پورت VLAN، مبتنی بر Mac VLAN، IP Subnet VLAN، پروتکل VLAN، VLAN تبدیل، MVR
- پشتیبانی از جمع آوری لینک های پویا IEEE802.3ad LACP، جمع آوری لینک های ثابت
- پشتیبانی از IGMP/MLD snooping V1/V2/V3، IGMP فیلتر کردن/تغییر دادن، IGMP جستجو
- گزارش مامور IGMP، جاسوسي MLD
- امنیت: مبتنی بر پورت و مک IEEE802.1X، RADIUS، ACL، TACACS +، HTTP/HTTPS، SSL/SSH v2
- پشتیبانی از سیسکو مانند CLI، مدیریت وب، SNMP v1/v2c/v3، Telnet
- پشتیبانی از ارتقاء نرم افزار از طریق TFTP و HTTP، افزونه نرم افزار مانع از شکست ارتقاء می شود
- پشتیبانی از DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- پشتیبانی از RMON، MIB II، تصویر آینه ای، گزارش رویداد، DNS، NTP/SNTP، IEEE802.1ab LLDP
- پشتیبانی از IPV6 Telnet سرور /ICMP v6، SNMP، HTTP، SSH/SSL، NTP/SNTP،TFTP، QoS، ACL.
درخواست
1اتوماسیون صنعتی در مقیاس بزرگ
از اتصال وسیعی دستگاه در کارخانه های بزرگ و سیستم های اتوماسیون فرآیند پشتیبانی می کند.
پورت های RJ45 PLC ها، سنسورها، HMI ها، کنترل کننده ها و روبات های صنعتی را به هم متصل می کنند.
بخش بندی VLAN ترافیک تولید، نظارت و مدیریت را جدا می کند.
افزوده شدن حلقه ها و جمع آوری لینک ها ارتباطات پایدار را در خطوط تولید پیچیده تضمین می کنند.
2. حمل و نقل و سیستم های راه آهن
کاملا مطابق با استاندارد EN 50121-4، مناسب برای شبکه های ارتباطی و کنترل ترافیک راه آهن.
پروتکل های حفاظت از حلقه ها، بهبود سریع سیستم های سیگنال و نظارت را تضمین می کنند.
پورت های COMBO همزیستی فیبر و مس را در کابینت های کنار جاده و ایستگاه ها ساده می کنند.
3زیرساخت های انرژی و خدمات عمومی
ایده آل برای ایستگاه های فرعی، مزارع بادی و راه اندازی شبکه های هوشمند.
پورت های فیبر امکان اتصال فاصله طولانی بین مراکز کنترل و تجهیزات زمینی را فراهم می کنند.
تحمل دمای گسترده از نصب در فضای باز و از راه دور پشتیبانی می کند.
4پارک صنعتی و مرکز داده ستون فقرات
عملکرد به عنوان یک جمع آوری یا کلید ستون فقرات در پارک های صنعتی.
ظرفیت سوئیچینگ بالا از ترافیک شدید شرق غرب بین سرورها و سیستم های کنترل پشتیبانی می کند.
انتخاب رسانه انعطاف پذیر طراحی معماری ستون فقرات را بهینه می کند.
5. محیط های سخت کار
در معدن، فلزات سازی و صنایع پتروشیمی استفاده می شود.
مقاومت در برابر گرد و غبار، تداخل الکترومغناطیسی و تغییرات شدید دمای.
مدیریت از راه دور و تشخیص، تلاش نگهداری در سایت های بزرگ را کاهش می دهد.
6نظارت و نظارت بر ویدیو
براي استفاده از دوربين هاي بزرگ IP بهینه شده
کنترل چند پخش باعث کاهش ضایعات پهنای باند می شود.
QoS اولویت جریان های ویدیویی را برای اطمینان از ثبات تصویر تعیین می کند.
7. مهاجرت IPv6 و شبکه های IIoT
مناسب برای شهرهای هوشمند، کارخانه های دیجیتال و سیستم عامل های IIoT که به IPv6 انتقال می دهند.
اطمینان از سازگاری بلند مدت با معماری شبکه های صنعتی نسل بعدی.
لوازم
|
ماژول نوری صنعتی
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
