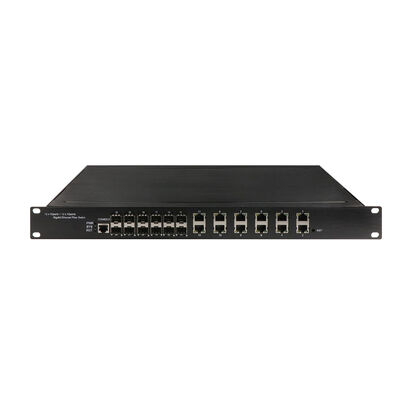

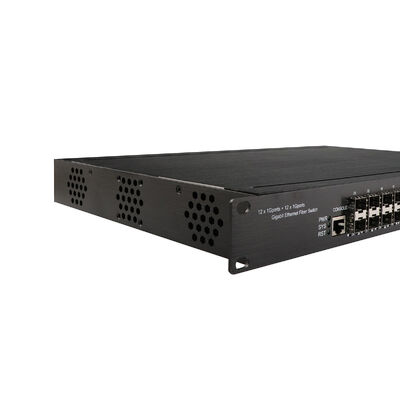

سوئیچ 24 پورت Gigabit Ethernet مدیریت شده
چه چیزی است
Olycom IM-FS121200GW یک سوئیچ اترنت صنعتی کاملاً مدیریت شده است که برای شبکه های صنعتی پر از فیبر در مقیاس بزرگ طراحی شده است که نیاز به پهنای باند بالا، انتقال فاصله طولانی،و کنترل شبکه متمرکز.
طراحی شده به عنوان یک سوئیچ هسته ای یا لایه جمع آوری، آن را ترکیب اتصال فیبر با چگالی بالا با دسترسی انعطاف پذیر مس، آن را ایده آل برای ستون فقرات صنعتی، سیستم های حمل و نقل،و شبکه های زیرساخت های حیاتی.
با پورت های فیبر SFP 12 × 1000/2500Mbps که از فاصله های انتقال تا 100 کیلومتر پشتیبانی می کنند و پورت های RJ45 12 × 10/100/1000Mbps با MDI / MDIX خودکار،IM-FS121200GW امکان یکپارچه سازی فیبر-سنگ را فراهم می کند در حالی که تا 2.5 گيگابايت در هر فايبر
یک پارچه سوئیچ غیر مسدود کننده 56 گیگابیت در ثانیه، جدول آدرس های MAC 8K و پشتیبانی از 4096 VLAN عملکرد پایدار را حتی در محیط های صنعتی متراکم و پر ترافیک تضمین می کند.
این سوئیچ برای شرایط سخت ساخته شده است و از -40 درجه سانتیگراد تا 75 درجه سانتیگراد به طور قابل اعتماد کار می کند، دارای یک محفظه فلزی با درجه بندی IP30 است و از ورودی دوگانه قدرت غیر قطبی AC 220V پشتیبانی می کند.3af/at PoE (تا 500W به طور کلی) اجازه می دهد تا به طور مستقیم از دستگاه های زمینه ای مانند دوربین های IP تغذیه شودمطابقت با FCC، CE، NEMA-TS2 و EN 50121-4 تضمین می کند که مناسب برای برنامه های کاربردی صنعتی مهم و 24/7 باشد.
داده های فنی
|
نام محصول
|
10/100/1000Mbps سوئیچ فیبر صنعتی (12F+12TP)
|
|
شماره مدل
|
IM-FS121200GW
|
|
بندر
|
پورت های SFP 12 × 100/1000/2500Mpbs
12 x10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
|
|
استاندارد
|
IEEE 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az
|
|
VLAND ID
|
4096
|
|
قاب بزرگ
|
9.6KB
|
|
اندازه جدول آدرس MAC
|
8K
|
|
ویژگی های سوئیچ
|
حالت انتقال: ذخیره سازی و انتقال
پهنای باند سیستم: 48 گیگابایت در ثانیه (بدون ترافیک)
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
پورت SFP، فاصله انتقال: 20Km، 40Km، 60Km، 80Km، 100Km
|
|
لامپ های LED
|
برق، شبکه، فیبر
|
|
منبع برق
|
ولتاژ ورودی: AC220V
ورودی قدرت غیر قطبی: پشتیبانی
|
|
محیط زیست
|
دمای کار: -40°75°C
رطوبت کاری: 5%~95%، بدون فشرده سازی
|
|
استانداردهای صنعت
|
EMI: FCC Part 15 Subpart B کلاس A، EN 55022 کلاس A، EN61000-6-4- انتشار برای محیط صنعتی
EMS: EN61000-6-2- ایمنی برای محیط صنعتی، EN 61000-4-2 (ESD) سطح 3، EN 61000-4-3 (RS) سطح 3، EN 61000-4-4 (EFT) سطح 3، EN 61000-4-5 (Surge) سطح 3، EN 61000-4-6 (CS) سطح 3،EN 61000-4-8
کنترل ترافیک: NEMA-TS2، لرزش: IEC 60068-2-6
سقوط آزاد: IEC 60068-2-32، شوک: IEC 60068-2-27
ترافیک راه آهن: EN 50121-4
|
|
اطلاعات مکانیکی
|
کلاس ایمنی: IP30
ابعاد: 483x 294.6x 44.5mm
|
|
تضمین
|
تعویض ظرف یک سال؛ سه سال تعمیر
|
آنچه که ارائه می دهد
1فايبر چگالي بالا و دسترسی انعطاف پذير
ترکیب 12 پورت SFP با سرعت بالا (1G / 2.5G) و 12 پورت Gigabit RJ45 تعادل ایده آل بین پیوندهای فایبر بلند و دسترسی دستگاه محلی را فراهم می کند.
پشتیبانی از ماژول های فیبر 20 تا 100 کیلومتری امکان استفاده گسترده صنعتی، توپولوژی های حلقه ای و اتصال بین ساختمان ها را بدون تجهیزات اضافی فراهم می کند.
2. افزوده شدن شبکه های صنعتی
برای اطمینان از عملکرد بدون وقفه، IM-FS121200GW از ITU-T G.8032 Ethernet Ring Protection، ERPS و STP/RSTP/MSTP پشتیبانی می کند.
این مکانیسم ها بهبود خطای زیر 50 ms را ارائه می دهند، به طور موثر از حلقه های شبکه جلوگیری می کنند و زمان خرابی را در شبکه های ستون فقرات صنعتی بزرگ به حداقل می رسانند.
3. کنترل پیشرفته VLAN و Multicast
قابلیت های جامع VLAN ٫ از جمله IEEE 802.1Q VLAN، VLAN مبتنی بر MAC / IP / پروتکل، ترجمه VLAN، و MVR ٫ بخش گیری دقیق ترافیک و عملیات امن چند سرویس را فعال می کند.
Snooping IGMP / MLD داخلی (v1 / v2 / v3) و فیلتر سازی چندرسانه استفاده از پهنای باند را بهینه می کند و این سوئیچ را برای نظارت تصویری ، نظارت صنعتی و توزیع داده در زمان واقعی ایده آل می کند.
4مدیریت هوشمند ترافیک و کارایی
با طبقه بندی ترافیک مبتنی بر QoS، اولویت بندی CoS، محدود کردن نرخ دو طرفه و سرکوب طوفان پخش، ترافیک کنترل حیاتی همیشه اولویت دارد.
پشتیبانی از فریم های جامبو تا 9.6 کیلو بایت باعث بهبود کارایی برای جریان های داده های بزرگ می شود، در حالی که IEEE 802.3az Energy Efficient Ethernet مصرف برق را در هنگام استفاده کم از شبکه کاهش می دهد.
5امنيت کلاس شرکت
ویژگی های امنیتی چند لایه شامل احراز هویت IEEE 802.1X، RADIUS / TACACS + و کنترل دسترسی مبتنی بر ACL برای محافظت از لبه شبکه است.
حفاظت های اضافی مانند IP Source Guard، ARP Inspection، DHCP Snooping / Relay (Option 82) و رمزگذاری HTTPS / SSH v2 در برابر جعل، دسترسی غیر مجاز و ترافیک مخرب محافظت می کنند.
6ابزار مدیریت و نگهداری کامل
این سوئیچ از چندین روش مدیریت پشتیبانی می کند: Web GUI، CLI سبک Cisco®، SNMP v1/v2c/v3 و Telnet که امکان ادغام آسان در سیستم عامل های NMS موجود را فراهم می کند.
ویژگی هایی مانند افزونه نرم افزار با ارتقاء TFTP / HTTP، RMON، آینه سازی پورت، ثبت حوادث، DNS، NTP / SNTP،و تشخیص کابل های داخلی به طور قابل توجهی زمان عیب یابی و هزینه های نگهداری را کاهش می دهد.
7برای محیط های صنعتی ساخته شده
گواهی شده برای مقاومت در برابر تداخل EMI / EMS ، لرزش ، شوک و افزایش برق ، IM-FS121200GW با استانداردهای سختگیرانه صنعتی مطابقت دارد.
محفظه قوی و تحمل رطوبت گسترده آن (10٪ ٪ 90٪ بدون فشرده سازی) ثبات طولانی مدت را در کارخانه ها ، ایستگاه های فرعی ، کابینت های کنار جاده و محفظه های بیرونی تضمین می کند.
8. IPv6 آماده است
پشتیبانی کامل از IPv6 از جمله مدیریت، QoS، ACL، SNMPv6، و ICMPv6، شبکه را برای مهاجرت IPv6، گسترش IIoT و پروژه های زیرساخت هوشمند در آینده ثابت می کند.
محل استفاده
1شبکه های ستون فقرات صنعتی و مجموعه
ایده آل به عنوان یک سوئیچ هسته ای یا جمع آوری در کارخانه های بزرگ تولیدی، پارک های صنعتی و عملیات معدن. پورت های فیبر با چگالی بالا معماری حلقه ای اضافی را امکان پذیر می کنند.در حالی که ویژگی های مدیریت شده تقسیم بندی شبکه و نظارت را ساده می کنند.
2. حمل و نقل و سیستم های راه آهن
این سوئیچ کاملا مطابق با استاندارد EN 50121-4 است و برای شبکه های ارتباطی راه آهن، سیستم های مدیریت ترافیک و کابینت های کنار جاده مناسب است.حفاظت از حلقه های مبتنی بر فیبر، عملکرد مداوم برای سیگنال را تضمین می کند، سي سي تي و سيستم اطلاعات مسافران
3زیرساخت های انرژی، برق و خدمات عمومی
معمولا در ایستگاه های فرعی، مزارع بادی و شبکه های شبکه هوشمند استفاده می شود، که در آن تحمل دمای گسترده و ورود قدرت پایدار ضروری است.کیفیت خدمات اطمینان از تحویل اولویت داده های حفاظت و کنترل.
مرکز داده های صنعتی و پارک ارتباط
IM-FS121200GW با قابلیت اتصال فیبر 2.5G و ظرفیت سوئیچینگ 56Gbps، از اتصال بین المللی با سرعت بالا بین مراکز داده صنعتی، اتاق های کنترل و شبکه های ستون فقرات پشتیبانی می کند.جمع آوری لینک باعث افزایش سرعت و افزوده شدن می شود.
4. مکان های صنعتی سخت و دور افتاده
مناسب برای کارخانه های پتروشیمی، تاسیسات فلزات سازی و تاسیسات دور افتاده که گرد و غبار، نویز الکتریکی و دمای شدید رایج است.مدیریت از راه دور و تشخیص کابل، تعمیر و نگهداری را در مکان های دسترسی دشوار ساده می کند.
5. IIoT و زیرساخت های هوشمند مبتنی بر IPv6
یک پایه عالی برای IIoT، کارخانه های هوشمند و پیاده سازی شهر های هوشمند، که امکان ادغام یکپارچه سنسورها، کنترل کننده ها و سیستم عامل های مدیریت مبتنی بر ابر را در شبکه های فعال IPv6 فراهم می کند.
WEB اطلاعات
-
پشتیبانی از STP، RSTP، MSTP، ITU-T G.8032 حلقه حفاظت اترنت ((EPR)
-
پشتیبانی از IEEE802.1q VLAN، پورت VLAN، مبتنی بر Mac VLAN، زیر شبکه IP VLAN،
-
پروتکل VLAN، VLAN تبدیل، MVR
-
گزارش مامور IGMP، جاسوسي MLD
-
امنیت: مبتنی بر پورت و مک IEEE802.1X، RADIUS، ACL، TACACS +، HTTP/HTTPS، SSL/SSH v2
-
پشتیبانی از تشخیص کابل و می تواند نقطه خطا را پیدا کند
-
پشتیبانی از مدیریت IEEE802.3az EEE (Ethernet انرژی کارآمد) ، بهینه سازی مصرف برق
-
پشتیبانی از جمع آوری لینک های پویا IEEE802.3ad LACP، جمع آوری لینک های ثابت
-
پشتیبانی از IGMP/MLD snooping V1/V2/V3، IGMP فیلتر کردن/تغییر دادن، IGMP جستجو
-
پشتیبانی از RMON، MIB II، تصویر آینه ای، گزارش رویداد، DNS، NTP/SNTP، IEEE802.1ab LLDP
-
پشتیبانی Qos، طبقه بندی حمل و نقل Qos، Cos، کنترل پهنای باند
-
(اتجاه ورودی / خروجی) ، سرکوب طوفان ، خدمات متمایز
-
پشتیبانی از IPV6 Telnet سرور /ICMP v6، SNMP، HTTP، SSH/SSL، NTP/SNTP،TFTP، QoS، ACL.
-
پشتیبانی از سیسکو مانند CLI، مدیریت وب، SNMP v1/v2c/v3، Telnet
-
پشتیبانی از ارتقاء نرم افزار از طریق TFTP و HTTP، افزونه نرم افزار مانع از شکست ارتقاء می شود
-
پشتیبانی از DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
لوازم
|
ماژول نوری صنعتی
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
