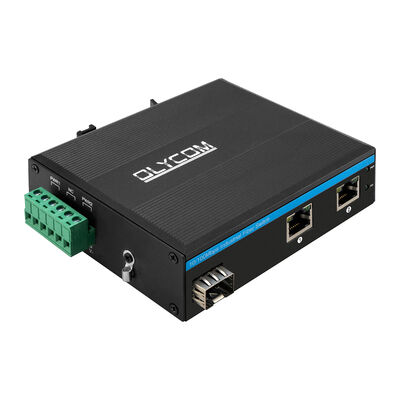

سوئیچ شبکه فیبر 100M Compact 4 Port Olycom
ویژگی های کلیدی سوئیچ اترنت 4 پورت
1. برای توپولوژی های صنعتی فیبر اول طراحی شده است
IM-FS220FE به ویژه برای طراحی های شبکه های صنعتی فیبر محور مناسب است، جایی که مس فقط در لبه استفاده می شود. با دو پورت فیبر SFP مستقل، این دستگاه به مهندسان اجازه می دهد تا افزونگی ساده و در عین حال موثر را بدون ایجاد پیچیدگی مدیریت ایجاد کنند. این سوئیچ چه در یک حلقه، چه در توپولوژی دوگانه یا نقطه به نقطه مستقر شود، تضمین می کند که مسیرهای ارتباطی حیاتی حتی در صورت قطع شدن یک پیوند فیبر در دسترس باقی می مانند.
این فلسفه طراحی، IM-FS220FE را برای نصبهایی ایدهآل میکند که در آن پایداری و پیشبینیپذیری از ویژگیهای نرمافزار پیشرفته مهمتر است - مانند سایتهای بدون سرنشین، کابینتهای کنار جاده یا سیستمهای صنعتی قدیمی.
2. عملکرد پایدار بدون ریسک پیکربندی
IM-FS220FE به عنوان یک سوئیچ کاملاً مدیریت نشده، خطاهای پیکربندی، وابستگی های سیستم عامل و چرخه های نگهداری نرم افزار را حذف می کند. پس از روشن شدن، فوراً ترافیک را با استفاده از معماری ذخیره و ارسال، فیلتر کردن بستههای خراب و حفظ توان عملیاتی در شرایط انفجاری هدایت میکند.
منابع حافظه سخاوتمندانه (128 مگابایت DRAM و بافر بسته 4 مگابایتی) به سوئیچ اجازه میدهد تا جهشهای موقتی ترافیک ناشی از سیستمهای نظرسنجی، زنگ هشدار یا انفجار حسگر را جذب کند - و ارتباطات قابل اعتماد را حتی در فرآیندهای صنعتی حساس به زمان تضمین میکند.
3. ساخته شده برای مقاومت در برابر استرس الکتریکی و محیطی
محیط های صنعتی اغلب تجهیزات شبکه را در معرض نوسانات ولتاژ، تداخل الکترومغناطیسی و دماهای شدید قرار می دهند. IM-FS220FE طوری طراحی شده است که تحت این شرایط به طور قابل اعتماد کار کند، با ترکیبی از حفاظت از ولتاژ اترنت 6KV، ایمنی سطح 3 EMS و یک محفظه فلزی ناهموار.
محدوده دمای عملیاتی گسترده آن (40- تا 75 درجه سانتیگراد) امکان استقرار در کابینت های فضای باز، محفظه های کنار مسیر، ایستگاه های فرعی و طبقات کارخانه را بدون نیاز به سیستم های خنک کننده اضافی یا کنترل محیطی فراهم می کند. این به طور قابل توجهی هم هزینه های استقرار و هم هزینه های عملیاتی بلند مدت را کاهش می دهد.
4. یکپارچه سازی قدرت ساده برای کابینت های صنعتی
ورودی برق گسترده DC12–52V به سوئیچ اجازه می دهد تا مستقیماً از منابع برق صنعتی رایج، از جمله منابع تغذیه کنترل و سیستم های باتری پشتیبان، تغذیه شود. حفاظت از قطبیت معکوس بیشتر از دستگاه در هنگام نصب و نگهداری محافظت می کند.
IM-FS220FE با مصرف انرژی کم و فرم فشرده DIN-rail، به طور طبیعی در کابینت های کنترلی با فضای محدود قرار می گیرد و استانداردسازی آن را در چندین سایت و پروژه آسان می کند.
5. یک انتخاب ایده آل برای شبکه های لبه بحرانی قابلیت اطمینان
IM-FS220FE بهترین موقعیت را به عنوان یک سوئیچ لبه متمرکز بر قابلیت اطمینان دارد و دستگاههای میدانی را به ستون فقرات فیبر متصل میکند، بدون اینکه سربار مدیریتی را وارد کند. به ویژه برای:
سیستمهای صنعتی که به مسیرهای فیبر دوگانه بدون سوئیچینگ مدیریت شده نیاز دارند
سایت های راه دور یا بدون سرنشین که دسترسی به تعمیر و نگهداری محدود است
شبکه های اتوماسیون قدیمی که به تدریج از مس به فیبر مهاجرت می کنند
پروژه های زیرساختی با اولویت چرخه عمر طولانی و سادگی عملیاتی
IM-FS220FE با ترکیب اتصال فیبر اضافی، حفاظت در سطح صنعتی، و عملکرد plug-and-play، یک راه حل شبکه متعادل و کم خطر را برای محیط های صنعتی پر تقاضا ارائه می دهد.
مشخصات کلید فیبر صنعتی
|
نام محصول
|
سوئیچ فیبر صنعتی 10/100Mbps (2F+2TP)
|
|
شماره مدل
|
IM-FS220FE
|
|
بندر
|
فیبر 2x100M SFP
SM: 1310 نانومتر/1550 نانومتر، 20 کیلومتر؛ 1490 نانومتر/1550 نانومتر، 40 تا 120 کیلومتر
MM: 1310 نانومتر، 2 کیلومتر؛ 850 نانومتر، 500 متر
2x10/100M UTP RJ45 (پشتیبانی از سنجش خودکار MDI/MDIX)

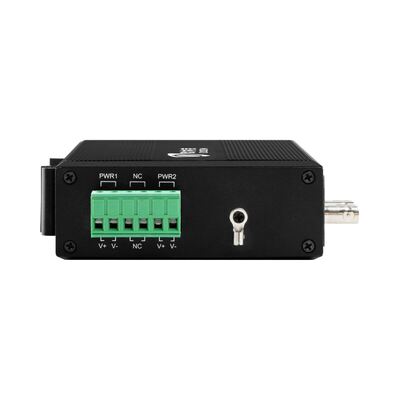

بلوک پایانه برق 1x6-PIN
|
|
پروتکل
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
|
ویژگی های سوئیچینگ
|
حالت انتقال: ذخیره سازی و جلو
تأخیر ارسال: <10 ما
پهنای باند سیستم: 0.8 گیگابیت در ثانیه (بدون ترافیک)
نرخ فوروارد: 0.5952 مگاپیل در ثانیه
مک: 4K
اندازه بافر بسته: 1.75 مگابایت
|
|
رسانه شبکه
|
10BASE-T: CAT3، CAT4، CAT5 جفت تابیده بدون محافظ (≤100 متر)
100/1000BASE-TX: جفت پیچ خورده محافظ CAT5 یا بالاتر (≤100 متر)
|
|
ال ای دی ها
|
قدرت، فیبر، شبکه، PoE
PWR: قدرت
فیبر: FX1، FX2
روشن: انتقال عادی است
خاموش: انتقال عادی نیست (ماژول نوری معیوب یا قطع شده است)
نارنجی مسی: نشانگر PoE
روشن: PoE در حال کار است
خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است
سبز مسی: نشانگر سرعت
روشن: سرعت انتقال 100 مگابیت بر ثانیه است
چشمک زدن: در حال انتقال
خاموش: سرعت قطع یا کار 10 مگابیت در ثانیه است
|
|
مصرف برق
|
بارگذاری کامل≤5W
|
|
منبع تغذیه
|
ورودی اضافی DC12V~DC52V، معمولاً DC12V/DC24V/DC48V
اتصال معکوس: پشتیبانی
|
|
محیط زیست
|
دمای کار: -40 تا 75 درجه سانتیگراد
دمای نگهداری: -40 تا 85 درجه سانتیگراد
رطوبت کاری: 10٪ تا 90٪، غیر متراکم
رطوبت ذخیره سازی: 10٪ تا 95٪، غیر متراکم
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، هوا ± 15KV، تماس ±6KV
EFT: IEC61000-4-4، عمومی ± 6KV
نوسان: IEC61000-4-5، دیفرانسیل ± 2 کیلو ولت، مشترک ± 6 کیلو ولت
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC قسمت 15 زیربخش B (کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی راه راه، سطح درجه IP40
ابعاد: 114*93*35mm
روش نصب: نصب ریلی/دیواری
وزن: 0.35 کیلوگرم / 0.45 کیلوگرم (خالص / ناخالص)
|
|
گارانتی
|
3 سال، پشتیبانی فنی مادام العمر
|
برنامه
مدل های اختیاری
لوازم جانبی
|
ماژول نوری صنعتی
|
|
OSPL1E06D-85
|
100BASE-FX (850 نانومتر)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
منبع تغذیه DIN صنعتی
|
|
IM-DAC220/DC48V1.6A
|
AC220V تا DC48V1.6A، -30℃~70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V تا DC48V2.5A، -40℃ تا 70℃
|
