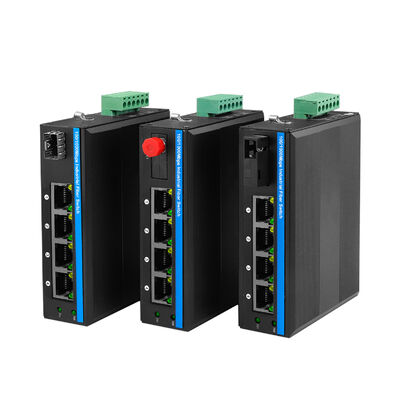

4 پورت PoE/PoE+ سوئیچ فیبر صنعتی سریع اترنت
داده های فنی سوئیچ استراید اترنات
|
نام محصول
|
10/100Mbps سوئیچ فیبر صنعتی PoE ((1F+4TP)
|
|
شماره مدل
|
IM-FP144FE
|
|
بندر
|
1x100M SFP فیبر
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
4x10/100/1000M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
بلوک ترمینال قدرت 1x6-PIN
|
|
پروتکل
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 در 30W ((PoE +)
|
|
ویژگی های تغییر
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 1Gbps (بدون ترافیک)
نرخ انتقال: میلیمتر در ثانیه
مک: 4K
اندازه بافر بسته: 1.75Mb
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100/1000BASE-TX: CAT5 یا بالاتر از جفت دوخته شده محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، فیبر، شبکه، PoE
PWR: قدرت
فیبر: FX1
روشن: انتقال به طور نرمال است
خاموش: انتقال نرمال نیست ((ماژول نوری معیوب یا قطع شده)
رنگ نارنجی مس: شاخص PoE
در: PoE کار می کند
خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است
رنگ سبز مس: شاخص سرعت
روشن: سرعت انتقال 1000 مگابايت در ثانیه است
چشمک زدن: در انتقال
خاموش: قطع شده یا سرعت کار 10/100Mbps است
|
|
مصرف برق
|
بارگذاری کامل بدون PoE≤5W
|
|
منبع برق
|
ولتاژ ورودی منبع برق PoE: 48V (حداکثر 52V)
قدرت خروجی واحد منبع برق PoE: 30W (پورت 1 ~ 4)
بودجه کل: 120W
ولتاژ خروجی PoE: 48V
اتصال معکوس: پشتیبانی
|
|
سیم کشی PoE
|
1/2 (V+) ، 3/6 (V-)
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 114*93*35 میلی متر

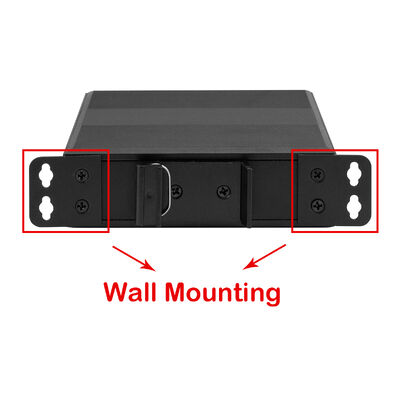

روش نصب: نصب روی ریل و دیوار
وزن: 0.35 کیلوگرم/0.45 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
معرفی سوئیچ PoE 4 پورت
زمانی که یک پیوندهای فیبر نیاز به تغذیه چندین دستگاه دارد
IM-FP144FE برای یک واقعیت صنعتی بسیار رایج ساخته شده است:
شما به یک سوئیچ بزرگ نیاز ندارید شما فقط به چندین دستگاه PoE نیاز دارید که به طور قابل اعتماد در لبه کار می کنند، همه به یک لینک صاعدی فیبر واحد متصل هستند.
با چهار پورت PoE Fast Ethernet و یک رابط فیبر درازمدت، این سوئیچ صنعتی فشرده به عنوان یک مرکز برق و اتصال محلی عمل می کند،دقیقاً در جایی که دستگاه ها نصب شده اند نشسته باشند نه در یک اتاق سرور تهویه مطبوع.
چهار دستگاه، یک جعبه، صفر پیکربندی
در انکشافات واقعی، مهندسان میدان اغلب با محدودیت های مشابهی روبرو می شوند:
فضای کابینت محدود
هیچ سوکت مناسب AC وجود ندارد
شرایط سخت الکتریکی و محیط زیست
IM-FP144FE با یک فرمول ساده پاسخ می دهد:
4 × پورتهای PoE IEEE 802.3af (15.4W در هر پورت)
اتصال صاعدی فیبر SFP 1 × 100Mbps
بدون مدیریت، بدون تنظیم، بدون منحنی یادگیری
دوربین ها، نقاط دسترسی بی سیم، یا سنسورهای PoE بلافاصله از طریق کابل های اترنت تغذیه می شوند، در حالی که فیبر داده های خود را به طور ایمن در مسافت های طولانی حمل می کند.
فیبر اول، مس تنها در جایی که متعلق به آن است
اترنت مس در سطح محلی عالی است و در فاصله بسیار بد است.
این سوئیچ مس را در جایی که منطقی است نگه می دارد (۱۰۰ متر آخر) و بقیه را به فیبر می دهد.
پورت SFP از انتقال فاصله طولانی تا 120 کیلومتر پشتیبانی می کند، که به IM-FP144FE اجازه می دهد:
نزديک تجهیزات بشين
از تداخل الکترومغناطیسی اجتناب کنید
دور زدن خطرات زمین گیری و رعد و برق رایج در سایت های بیرونی و صنعتی
این یک پل تمیز و قابل اعتماد بین محیط های ساحلی آشفته و شبکه های کنترل متمرکز است.
برای نادیده گرفتن ساخته شده (به شیوه ای خوب)
وقتی نصب شد، این دستگاه باید در پس زمینه ناپدید شود.
-40 تا 75 درجه درجه
محفظه فلزی IP40
حفاظت در برابر ESD، افزایش و سر و صدای الکتریکی
گواهینامه برای محیط های حمل و نقل و راه آهن (EN 50121-4)
بدون فن، بدون بروزرسانی نرم افزار، بدون دسترسی از راه دور
فقط عملیات مستمر
چرا مدیریت نشده انتخاب درست در اینجا است
برای خوشه های کوچک PoE، مدیریت اغلب ریسک را به جای ارزش اضافه می کند.
IM-FP144FE عمداً از:
خطاهای پیکربندی
مشکلات سازگاری نرم افزار ثابت
الزامات آموزش
این باعث می شود آن را به ویژه برای راه اندازی در مقیاس بزرگ، که در آن ده ها یا صدها واحد یکسان باید در زمینه پیش بینی شود، جذاب باشد.
سناریوهای معمول برای اعزام
1. خوشه های نظارتی فشرده
تا چهار دوربین IP را در کارگاه ها، مناطق کارخانه یا مناطق محاصره ای فعال و متصل کنید، که همه آنها از طریق یک لینک فیبر تک ویدیو ارسال می کنند.
2جمع آوری سنسورهای صنعتی
اطلاعات را از چند سنسور PoE یا دستگاه نظارت در یک مکان جمع آوری کنید، سپس همه چیز را به SCADA یا سیستم عامل های نظارت منتقل کنید.
3. تاسیسات جاده ای و جاده ای
در سیستم های ترافیکی و زیرساخت های راه آهن، یک واحد می تواند چندین دستگاه نظارت را در داخل کابینتی تقویت کند در حالی که فیبر ارتباطات دور از مرکز کنترل را مدیریت می کند.
4خدمات عمومی و تاسیسات دور افتاده
در ایستگاه های فرعی، ایستگاه های پمپاژ یا کارخانه های تصفیه استفاده می شود که در آن تحمل محیط زیست و پایداری الکتریکی مهم تر از ویژگی های پیشرفته سوئیچ است.
5. مکان های صنعتی خشن
محیط های معدن، پتروشیمی و متالورژی از محفظه مقاوم در برابر گرد و غبار و تحویل پایدار PoE بدون سیم کشی اضافی بهره مند می شوند.
چیزی که باید یاد بگیریم
IM-FP144FE در مورد مقیاس بندی پهنای باند یا مدیریت جریان ترافیک نیست.
این در مورد تأمین انرژی تمیز چندین دستگاه و انتقال داده های آنها از محیط های دشوار است - قابل اعتماد، ساده و برای سال ها در یک زمان.
نقشه مکانیکی
- يک پي سي سوئيچ
- راهنماي کاربری 1pc
یادآوری
لوازم جانبی ((DIN ریل براکت، ماژول نوری، منبع برق، patchcord، کابل شبکه و غیره) در جعبه بسته بندی گنجانده نشده است، لطفا آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید
اطلاعات جعبه حمل
اندازه محصول: 11.4*9.3*3.5 سانتی متر
اندازه جعبه داخلی: 23*16.5*5.8 سانتی متر
وزن محصول: 0.35kg
وزن بسته بندی: 0.45kg
اندازه جعبه اصلی: 67*33*47 سانتی متر
مقدار بسته بندی: 40pcs
وزن بسته بندی: 20 کیلوگرم
لوازم
|
ماژول نوری صنعتی
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
منبع برق صنعتی DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V تا DC12V1.67A، -30°C ≈ 70°C
|
|
IM-DAC220/DC24V1A
|
AC220V تا DC24V1A، -30°C ≈ 70°C
|
سوالات عمومی
1بر اساس چه چيپي ساخته شده؟
اوليکم: ريالتک
2ميتونم تخصيصش کنم؟
اوليکم: بله
ما از خدمات OEM مانند لوگو، نام مدل، برچسب، ماسک PVC و قطعات محصول پشتیبانی می کنیم ((کیت نصب، بلوک پایانی برق و غیره)
3ميتونم جعبه ي بسته بندي خودم رو داشته باشم؟
بله، جعبه بسته بندی استاندارد هیچ حروف یا لوگو چینی ندارد.
خوب است که نسخه ی خودتان را سفارشی کنید، مثل گذاشتن لوگو، نام مدل یا شعار روی آن.
4شرایط پرداخت شما چيه؟
در بیشتر موارد ما انتقال بانکی T/T انجام می دهیم و مقدار کامل باید قبل از حمل جمع آوری شود.
برای سفارشات نمونه، ما پرداخت PayPal را برای زمان پردازش کوتاه تر دریافت می کنیم.
گاهی اوقات پرداخت از طریق آی پی ال یا وی چت خوب است، بستگی به موارد دارد.
