Olycom Mini Rugged Fast Ethernet PoE/PoE+ فایبر سوئیچ
مشخصات
|
نام محصول
|
10/100Mbps سوئیچ فیبر صنعتی PoE ((1F+2TP)
|
|
شماره مدل
|
IM-FP122FE
|
|
بندر
|
1x100M SFP فیبر
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
2x10/100M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
بلوک ترمینال قدرت 1x6-PIN
|
|
پروتکل
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 در 30W ((PoE +)
|
|
ویژگی های تغییر
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 0.6Gbps (بدون ترافیک)
سرعت ارسال: 0.4464Mmps
مک: 4K
اندازه بافر بسته: 1.75Mb
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100BASE-TX: CAT5 یا بالاتر از جفت چرخش محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، فیبر، شبکه، PoE
PWR: قدرت
فیبر: FX1
روشن: انتقال به طور نرمال است
خاموش: انتقال نرمال نیست ((ماژول نوری معیوب یا قطع شده)
رنگ نارنجی مس: شاخص PoE
در: PoE کار می کند
خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است
رنگ سبز مس: شاخص سرعت
روشن: سرعت انتقال 100 مگابايت در ثانیه است
چشمک زدن: در انتقال
خاموش: قطع شده یا سرعت کار 10Mbps است
|
|
مصرف برق
|
بارگذاری کامل بدون PoE≤5W
|
|
منبع برق
|
ولتاژ ورودی منبع برق PoE: 48V (حداکثر 52V)
قدرت خروجی واحد منبع برق PoE: 30W (پورت 1 ~ 2)
بودجه کل: 60W
ولتاژ خروجی PoE: 48V
اتصال معکوس: پشتیبانی
|
|
سیم کشی PoE
|
1/2 (V+) ، 3/6 (V-)
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 114*93*35 میلی متر

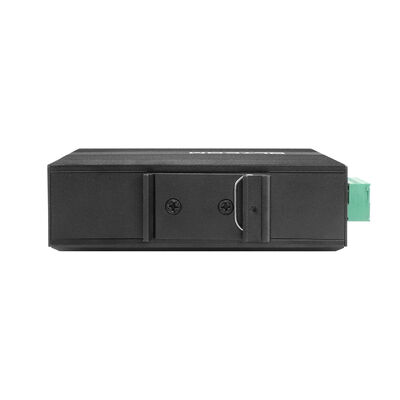

روش نصب: نصب روی ریل و دیوار
وزن: 0.35 کیلوگرم/0.45 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
1چه چیزی است؟ یک سوئیچ کوچک PoE که یک مشکل صنعتی بسیار خاص را حل می کند
Olycom IM-FP122FE تلاش نمی کند یک هسته شبکه یا یک سوئیچ سنگین باشد.
برای یه کار مشخص وجود داره:
چند دستگاه را به قدرت برساند و داده های آن ها را به دور از طریق فیبر به طور قابل اعتماد و بدون پیکربندی ارسال کند.
با 2 پورت PoE Fast Ethernet و 1 fiber uplink، این واحد درست در لبه یک شبکه صنعتی قرار دارد:
در داخل یک کابینت کنار جاده، در کنار یک ماشین، روی یک ستب، یا در یک جعبه کنترل که در آن فضا، قدرت، و قابلیت اطمینان همه مهم تر از ویژگی های فانتزی است.
بدون مدیریت، بدون تنظیمات، فقط وصل شو، برق رو روشن کن و برو کنار
2چرا این طراحی واقعاً منطقی است
PoE جایی که قدرت سخت است
کابل های مسی در صد متر متوقف میشن
فايبر هم نميشه.
پورت SFP 100Mbps، پشتیبانی از مسافت ها تا 120 کیلومتر اجازه می دهد تا این سوئیچ کوچک به:
کنار دستگاه های ساحلی بنشینید
داده ها رو مستقیماً به اتاق کنترل از راه دور بفرستید
عبور از محیط های خشن، سر و صدا یا پرتاب برق به طور ایمن
در عمل، این باعث می شود IM-FP122FE مانند یک گره میدان PoE با یک ستون فقرات فیبر رفتار کند.
3براي مکان هاي کثيف، داغ و سر و صداي بالا ساخته شده
این سوئیچ فرض می کند که در جایی ناخوشایند زندگی می کند.
-40 تا 75 درجه درجه
محفظه فلزی IP40
مقاومت در برابر ESD، افزایش و نویز الکتریکی (سطح EMS 3)
تطابق با ترافیک راه آهن (EN 50121-4)
وقتی نصب شد، قرار بود سالها بدون توجه در آنجا بماند.
4. هيچ مديره اي وجود نداره
هیچ رابط کاربری وب، هیچ CLI، هیچ VLAN تنظیم نیست.
این یک محدودیت نیست، این فلسفه طراحی است.
هیچ خطای پیکربندی وجود ندارد
هيچ مشکلي با سازگاري نرم افزار وجود نداره
هیچ هزینه نگهداری
برای پیاده سازی PoE کوچک، سادگی اغلب برابر با قابلیت اطمینان بالاتر است.
5جایی که معمولاً استفاده می شود
نقاط نظارتی صنعتی فشرده
مناسب برای مکان هایی که فقط به یک یا دو دوربین نیاز دارند، مانند:
گوشه های کارخانه
کارگاه های کوچک
دروازه های ورودی یا محوطه
PoE به دوربین برق میده، فیبر ویدئو رو میفرسته
6کابینت های جاده ای و راه آهن
در محیط های ترافیک و راه آهن، فضا محدود است و شرایط خشن است.
IM-FP122FE به راحتی در کابینت های جمع و جور قرار می گیرد، دستگاه های نظارت را از طریق PoE تقویت می کند و داده ها را از طریق فیبر فاصله طولانی به سیستم های متمرکز ارسال می کند.
7خدمات عمومی و سایت های نظارت از راه دور
در ایستگاه های فرعی، کارخانه های تصفیه آب یا ایستگاه های پمپ:
حسگرهای میدان از طریق RJ45 متصل می شوند
PoE آداپتورهای برق محلی را حذف می کند
فیبر انتقال ثابت و بدون تداخل را تضمین می کند
یک راه حل ساده اما بسیار قابل اعتماد.
8مناطق صنعتی خشن
سایت های معدن، پتروشیمی و متالورژی از:
محفظه ضد گرد و غبار
تحمل نویز الکتریکی
9. کار با دمای وسیع
دستگاه های PoE کم مصرف را در جایی که تجهیزات مصرفی به سرعت شکست می خورند، آنلاین نگه می دارد.
گسترش PoE فراتر از مرزهای مس
وقتی دستگاه های PoE باید خیلی فراتر از ۱۰۰ متر مستقر شوند، این سوئیچ به عنوان یک پل تمیز عمل می کند:
مس + PoE در سمت دستگاه
فیبر در قسمت ستون فقرات
بدون طراحی مجدد، بدون کنورترهای اضافی.
به طور خلاصه
IM-FP122FE در مورد ویژگی ها نیست.
این در مورد انجام یک کار فوق العاده خوب است:
تعداد کمی از دستگاه های صنعتی را برق دهید و داده های آنها را به طور ایمن از طریق فیبر فاصله دور منتقل کنید تمام روز، هر روز.
ابعاد
-
يک پي سي سوئيچ
-
راهنماي کاربری 1pc
یادآوری
لوازم جانبی ((DIN ریل براکت، ماژول نوری، منبع برق، patchcord، کابل شبکه و غیره) در جعبه بسته بندی گنجانده نشده است، لطفا آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید
اطلاعات جعبه حمل
اندازه محصول: 11.4*9.3*3.5 سانتی متر
اندازه جعبه داخلی: 23*16.5*5.8 سانتی متر
وزن محصول: 0.35kg
وزن بسته بندی: 0.45kg
اندازه جعبه اصلی: 67*33*47 سانتی متر
مقدار بسته بندی: 40pcs
وزن بسته بندی: 20 کیلوگرم
لوازم
|
ماژول نوری صنعتی
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
منبع برق صنعتی DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V تا DC12V1.67A، -30°C ≈ 70°C
|
|
IM-DAC220/DC24V1A
|
AC220V تا DC24V1A، -30°C ≈ 70°C
|
