موقعیت در شبکه صنعتی
IM-FP244FE به عنوان یک گره دسترسی PoE فشرده با انعطاف پذیری در سطح فیبر طراحی شده است.
این دستگاه در لبه شبکه صنعتی، نزدیک به دستگاه های میدانی قرار می گیرد، در حالی که مسیرهای آپ لینک قابل اعتماد به ستون فقرات از طریق اتصالات فیبر دوگانه را حفظ می کند.
این سوئیچ برای مدیریت سیاست های ترافیک یا منطق توپولوژی در نظر گرفته نشده است.
نقش آن صرفاً فیزیکی و الکتریکی است:
تجمیع دستگاه های میدانی
تامین برق از طریق اترنت
ارسال داده به سمت بالا از طریق مسیرهای فیبر افزونه
این امر آن را به یک بلوک ساختمانی برای شبکه هایی تبدیل می کند که در آن در دسترس بودن بیش از پیکربندی پذیری اهمیت دارد.
چرا فیبر دوگانه در اینجا مهم است

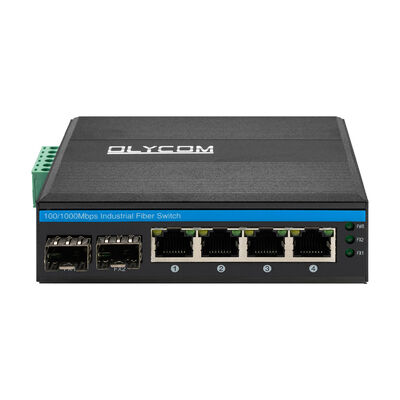

برخلاف سوئیچ های صنعتی تک فیبر، IM-FP244FE دو پورت SFP Fast Ethernet مستقل را ارائه می دهد.
این پورت ها معمولاً به سه روش استفاده می شوند:
لینک های فیبر اصلی + پشتیبان
یک فیبر به عنوان آپ لینک اصلی عمل می کند، دیگری به عنوان مسیر آماده به کار.
تجمیع دو جهته
یک فیبر به سمت بالا متصل می شود، دیگری به سمت پایین، که یک توپولوژی خطی یا قطعه ای را تشکیل می دهد.
افزونگی مسیر فیزیکی
مسیرهای فیبر از مجراها یا جهات مختلفی پیروی می کنند تا تأثیر آسیب کابل را کاهش دهند.
خود سوئیچ پروتکل های حلقه یا منطق Failover را انجام نمی دهد.
افزونگی در لایه فیزیکی یا توسط تجهیزات بالادستی حاصل می شود - این دستگاه را ساده و قابل پیش بینی نگه می دارد.
PoE در لبه میدان
چهار پورت مسی خروجی IEEE 802.3af PoE را ارائه می دهند که هر کدام قادر به تامین برق دستگاه میدانی به طور مستقیم هستند.
تجهیزات معمولاً تغذیه شده شامل:
دوربین های IP ثابت
نقاط دسترسی بی سیم فشرده
سنسورهای صنعتی مجهز به PoE
ترمینال های نظارتی کوچک

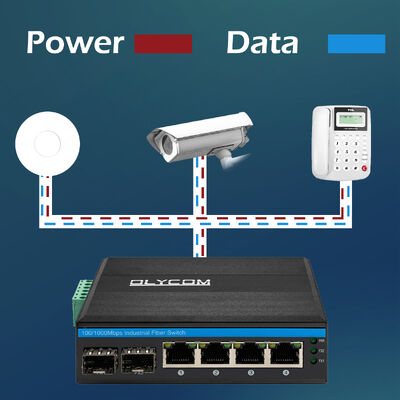

برق و داده از طریق یک کابل اترنت واحد تحویل داده می شوند، که حذف می کند:
آداپتورهای برق محلی
سیم کشی برق اضافی
نقاط خرابی اضافی در محیط های خشن
این امر به ویژه در کابینت های فضای باز، محفظه های کنار جاده و سایت های صنعتی توزیع شده ارزشمند است.
رفتار ترافیک و یکپارچگی داده
IM-FP244FE ترافیک را با استفاده از مکانیزم ذخیره و ارسال (store-and-forward) ارسال می کند و پایداری را بر بهینه سازی تاخیر اولویت می دهد.
فریم ها قبل از ارسال به طور کامل دریافت و تأیید می شوند، که انتشار خطا را در سراسر شبکه کاهش می دهد.
مکانیسم های کنترل جریان به طور خودکار ترافیک را در هنگام ازدحام تنظیم می کنند و از از دست دادن بسته در طول انفجارهای موقت از دوربین ها یا سنسورها جلوگیری می کنند.
بافر داخلی به سوئیچ اجازه می دهد تا ترافیک دستگاه های PoE همزمان را بدون ناپایداری مدیریت کند، حتی زمانی که پهنای باند فیبر محدود است.
ساخته شده برای تنش الکتریکی و محیطی
پلتفرم سخت افزاری برای محیط هایی طراحی شده است که در آن نویز الکتریکی و دماهای شدید، عادی هستند، نه استثنایی.
ویژگی های کلیدی طراحی شامل:
محفظه فلزی IP40 برای مقاومت در برابر گرد و غبار
مصونیت صنعتی EMI/EMS
عملکرد پایدار از -40 درجه سانتیگراد تا +75 درجه سانتیگراد
تحمل رطوبت بالا بدون میعان
سوئیچ در نزدیکی موتورها، پست های برق، سیستم های ریلی و تجهیزات صنعتی سنگین قابل اعتماد باقی می ماند.

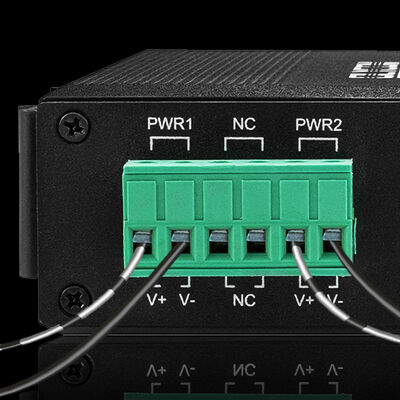

فلسفه ورودی برق
محدوده ورودی DC گسترده به سوئیچ اجازه می دهد تا از:
باس های DC صنعتی
سیستم های برق پشتیبان باتری
منابع برق خورشیدی یا از راه دور
حفاظت از قطبیت معکوس خطاهای سیم کشی را در طول نصب کاهش می دهد.
مصرف برق کم در حالت بیکار از طراحی بدون فن و عمر طولانی پشتیبانی می کند.
سناریوهای استقرار معمول
1. گره های دوربین PoE افزونه
استفاده در پارک های صنعتی، تونل ها یا محیط های کارخانه که در آن زمان کار دوربین حیاتی است و مسیرهای فیبر باید محافظت شوند.
2. خوشه های سنسور توزیع شده
تجمیع چندین سنسور PoE در مناطق فرآیند و ارسال داده به سمت بالا از طریق لینک های فیبر افزونه.
3. کابینت های کنار جاده و ریلی
تامین برق و اتصال به دستگاه های نظارتی و کنترلرها در حالی که مسیرهای فیبر دوگانه به مرکز کنترل را حفظ می کند.
4. نقاط نظارت انرژی و تاسیسات
نصب در پست های برق، ایستگاه های پمپاژ یا تأسیسات تصفیه آب که دسترسی فیزیکی محدود است و زمان خرابی پرهزینه است.
5. سایت های صنعتی خشن
مناسب برای محیط های معدنی، متالورژی و پتروشیمی که گرد و غبار، لرزش و تداخل الکتریکی اجتناب ناپذیر است.
چرا این مدل وجود دارد
IM-FP244FE یک سوئیچ مدیریت شده ساده شده نیست.
این یک دستگاه لبه PoE ساخته شده با افزونگی فیزیکی است.
این دستگاه انعطاف پذیری پیکربندی را با:
سادگی الکتریکی
رفتار قابل پیش بینی
پایداری طولانی مدت
برای سیستم های صنعتی که به PoE در لبه و انعطاف پذیری فیبر در بالادست نیاز دارند - بدون پیچیدگی نرم افزار،
IM-FP244FE به طور طبیعی در طراحی قرار می گیرد.
