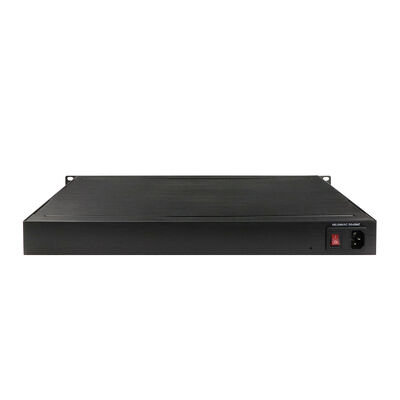

24 پورت 2.5G مدیریت هوشمند سوئیچ فیبر PoE
مشخصات
| نام محصول |
سوئیچ فیبر PoE صنعتی 24 پورت 1G 2.5G (12F+12TP) |
| شماره مدل |
IM-FP121212GW |
| پورت |
12 عدد پورت SFP 1000 مگابیت بر ثانیه
12 عدد پورت UTP RJ45 10/100/1000M (پشتیبانی از تشخیص خودکار MDI/MDIX)
|
| استاندارد |
IEEE 802.3، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| شناسه VLAN |
4096 |
| فریم جامبو |
9.6 کیلوبایت |
| اندازه جدول آدرس MAC |
8K |
| استاندارد PoE |
IEEE802.3af، IEEE802.3at |
| ویژگیهای سوئیچینگ |
حالت انتقال: ذخیره و ارسال
پهنای باند سیستم: 108 گیگابیت بر ثانیه (بدون ترافیک)
اندازه DRAM: 128 مگابایت
اندازه فلش: 16 مگابایت
اندازه بافر بسته: 4 مگابیت
شناسه VLAN: 4096
اندازه جدول آدرس MAC: 8K
فریم جامبو: 9.6 کیلوبایت
|
| رسانه شبکه |
10BASE-T: CAT3، CAT4، CAT5 زوج سیم تابیده بدون شیلد (≤100 متر)
100/1000BASE-TX: CAT5 یا بالاتر زوج سیم تابیده شیلددار (≤100 متر)
فاصله انتقال پورت SFP: 20 کیلومتر، 40 کیلومتر، 60 کیلومتر، 80 کیلومتر، 100 کیلومتر
|
| LEDها |
برق، شبکه، فیبر |

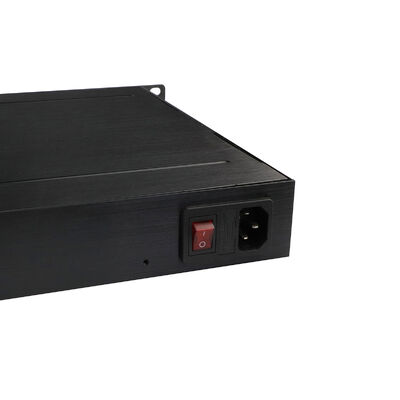

| منبع تغذیه |
ولتاژ ورودی: AC220V
ورودی برق بدون قطب: پشتیبانی میشود
|
| محیط |
دمای کارکرد: -40 تا 75 درجه سانتیگراد
رطوبت کارکرد: 5% تا 95%، بدون میعان
|
| گواهینامه |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| اطلاعات مکانیکی |
کلاس ایمنی: IP30
ابعاد: 483x 294.6 x 44.5 میلی متر
|
| گارانتی |
تعویض در عرض 1 سال؛ 3 سال تعمیر |
چیست
IM-FP121212GW یک سوئیچ اترنت صنعتی PoE کاملاً مدیریت شده است که برای محیطهایی طراحی شده است که تعداد زیادی دستگاه با قابلیت تغذیه، لینکهای فیبر با برد طولانی و کنترل متمرکز باید به طور قابل اعتماد همزیستی داشته باشند.
این دستگاه برای شبکههای صنعتی ساخته شده است که نمیتوانند به سیستمهای برق جداگانه، سوئیچهای پراکنده یا مداخلات دستی مکرر متکی باشند.
این دستگاه تحویل PoE با چگالی بالا، اتصال ستون فقرات مبتنی بر فیبر و مدیریت درجه صنعتی را در یک پلتفرم واحد ترکیب میکند.
پس از استقرار، به یک گره زیرساخت پایدار تبدیل میشود - که برق را تامین میکند، دادهها را ارسال میکند و سیاستهای شبکه را به طور مداوم، شبانهروز اجرا میکند.
چه چیزی را متصل میکند
دوازده پورت RJ45 گیگابیتی دسترسی متراکم را برای تجهیزات لبه صنعتی فراهم میکنند.
هر پورت مسی به طور خودکار سرعت و تنظیمات دوبلکس را مذاکره میکند و هم داده و هم برق الکتریکی را از طریق یک کابل اترنت واحد تحویل میدهد.
دستگاههای متصل معمول عبارتند از:
دوربینهای IP
نقاط دسترسی بیسیم
سیستمهای VoIP و اینترکام
ترمینالهای صنعتی با قابلیت PoE
دوازده پورت فیبر SFP گیگابیتی ستون فقرات نوری شبکه را تشکیل میدهند.
این پورتها از فیبر تک حالته و چند حالته پشتیبانی میکنند و امکان فواصل از لینکهای محلی کوتاه تا 100 کیلومتر را فراهم میکنند.
این امر به سوئیچ اجازه میدهد تا در مرکز سایتهای صنعتی بزرگ، راهروهای راهآهن، شبکههای تاسیساتی یا تاسیسات در مقیاس پردیس قرار گیرد.
چگونه برق تحویل داده میشود
عملکرد PoE مستقیماً در سوئیچ تعبیه شده است.
هر دوازده پورت مسی با IEEE 802.3af مطابقت دارند و تا 15.4 وات در هر پورت تامین میکنند.
بودجه کل برق PoE به 340 وات میرسد و به همه دستگاههای متصل اجازه میدهد تا بدون انژکتورهای خارجی به طور همزمان تغذیه شوند.
برق کاملاً از طریق کابلکشی استاندارد اترنت Category 5 تحویل داده میشود.
هیچ آداپتور برق محلی در سمت دستگاه مورد نیاز نیست.
این امر نصب را ساده میکند، نقاط خرابی را کاهش میدهد و هزینه نگهداری بلندمدت را کاهش میدهد - به خصوص در مکانهای بیرونی یا دسترسی دشوار.
چگونه در شبکه رفتار میکند
IM-FP121212GW یک سوئیچ صنعتی مدیریت شده است.
به صورت غیرفعال رفتار نمیکند.
به طور فعال نحوه انتقال ترافیک، نحوه رسیدگی به خرابیها و نحوه جداسازی دستگاهها را کنترل میکند.
مکانیسمهای حفاظت حلقه و پروتکلهای درخت پوشا به شبکه اجازه میدهند تا در عرض میلیثانیه از خرابیهای لینک بازیابی شود.
این امر در استقرارهای بزرگ PoE که از دست دادن اتصال میتواند به معنای از دست دادن برق دستگاههای میدانی نیز باشد، ضروری است.
ترافیک به صورت قطعی با استفاده از ارسال ذخیره و ارسال پردازش میشود.
دادههای حساس به تأخیر - مانند سیگنالهای کنترل یا ویدئوی بیدرنگ - میتوانند اولویتبندی شوند، در حالی که ترافیک غیرضروری محدود میشود.
فریمهای داده بزرگ به طور موثر مدیریت میشوند و از ازدحام تحت بار سنگین جلوگیری میکنند.
شبکهها چگونه تقسیم میشوند
سوئیچ از چندین مدل VLAN پشتیبانی میکند و به شبکهها اجازه میدهد تا بدون سختافزار اضافی به صورت منطقی تقسیم شوند.
ترافیک میتواند بر اساس موارد زیر جدا شود:
پورت
آدرس MAC
زیرشبکه IP
پروتکل
ترجمه VLAN اجازه میدهد دامنههای مختلف شبکه به تمیز با هم تعامل داشته باشند.
ترافیک چندپخشی به شدت کنترل میشود.
جریانهای ویدئویی و جریانهای داده بیدرنگ فقط به جایی که مورد نیاز هستند ارسال میشوند و از مصرف بیرویه پهنای باند در استقرارهای بزرگ دوربین یا سنسور جلوگیری میکنند.
دسترسی چگونه کنترل میشود
امنیت در چندین سطح اعمال میشود.
دستگاهها باید قبل از دسترسی به شبکه احراز هویت شوند.
پورتها را میتوان بر اساس هویت، آدرس یا سیاست محدود کرد.
دسترسی غیرمجاز، تلاشهای جعل هویت و سوء استفاده از آدرس به طور فعال مسدود میشوند.
دسترسی مدیریت با استفاده از پروتکلهای رمزگذاری شده محافظت میشود.
پیکربندی، نظارت و تشخیص را میتوان از راه دور انجام داد بدون اینکه شبکه در معرض خطر غیرضروری قرار گیرد.
چگونه مدیریت میشود
سوئیچ از چندین روش مدیریت برای انطباق با محیطهای عملیاتی مختلف پشتیبانی میکند.
مهندسان میتوانند آن را از طریق موارد زیر پیکربندی و نظارت کنند:
دسترسی خط فرمان
رابط مبتنی بر وب
سیستمهای مدیریت شبکه مبتنی بر SNMP
بهروزرسانیهای میانافزار توسط مکانیسمهای افزونگی محافظت میشوند تا از اختلال در عملیات توسط ارتقاء ناموفق جلوگیری شود.
ابزارهای تشخیصی داخلی به یافتن سریع عیوب کابل کمک میکنند و زمان عیبیابی در محل را کاهش میدهند.
توابع همگامسازی زمان، ثبت وقایع و نظارت به سوئیچ اجازه میدهند تا به تمیز در پلتفرمهای مدیریت صنعتی متمرکز ادغام شود.
چگونه در محیطهای صنعتی زنده میماند
IM-FP121212GW برای عملیات مداوم تحت استرس فیزیکی و الکتریکی ساخته شده است.
به طور قابل اعتماد از دمای -40 تا +85 درجه سانتیگراد کار میکند.
تحمل رطوبت از 5% تا 95%، بدون میعان را پوشش میدهد.
یک محفظه فلزی با درجه IP30 اجزای داخلی را از گرد و غبار و ضربه مکانیکی محافظت میکند.
سوئیچ در برابر لرزش، ضربه، افزایش ولتاژ الکتریکی، تخلیه الکترواستاتیک و تداخل الکترومغناطیسی مقاومت میکند.
برای استقرار در نزدیکی ماشینآلات سنگین، تجهیزات برق و سیستمهای راهآهن مناسب است.
چگونه تغذیه میشود
دستگاه از ورودیهای برق دوگانه DC 48 ولت بدون قطب استفاده میکند.
طراحی بدون قطب سیمکشی را ساده میکند و خطاهای نصب در میدان را کاهش میدهد.
ورودیهای برق افزونه در استقرارهای حیاتی در دسترس بودن را بهبود میبخشند.
بهترین جا برای قرارگیری
شبکههای نظارتی PoE صنعتی
سیستمهای دوربین را در کارخانهها، معادن، کارخانههای پتروشیمی و مناطق امنیتی محیطی تغذیه و مدیریت میکند.
بهینهسازی چندپخشی کارایی ویدئو را بدون تنظیم بیش از حد بهبود میبخشد.
محیطهای اتوماسیون در مقیاس بزرگ
از اتصال متراکم برای PLCها، HMIها، سنسورها و ترمینالهای با قابلیت PoE پشتیبانی میکند.
اولویتبندی ترافیک تضمین میکند که سیگنالهای کنترل به طور قابل اعتماد تحویل داده میشوند.
سیستمهای حمل و نقل و راهآهن
طراحی شده برای کابینتهای کنار جاده، ایستگاهها و راهروهای راهآهن.
پورتهای فیبر با برد طولانی از استقرارهای خطی پشتیبانی میکنند، در حالی که حفاظت حلقه تداوم را تضمین میکند.
انطباق با استانداردهای راهآهن امکان ادغام ایمن در شبکههای حمل و نقل را فراهم میکند.
زیرساخت انرژی و تاسیسات
در پستهای برق، مزارع بادی و سیستمهای نظارت بر شبکه استفاده میشود.
تحمل دمای گسترده و برد فیبر از استقرارهای بیرونی و از راه دور پشتیبانی میکند.
ساختمانهای هوشمند و پارکهای صنعتی
به عنوان یک گره توزیع و کنترل PoE مرکزی عمل میکند.
ترافیک اداری، تولیدی و امنیتی را جدا میکند و در عین حال مدیریت متمرکز را ساده میکند.
استقرارهای IIoT آماده IPv6
از مدلهای مدیریت و ارتباطات مدرن مبتنی بر IPv6 پشتیبانی میکند.
امکان ادغام مقیاسپذیر دستگاههای IIoT، پلتفرمهای از راه دور و سیستمهای متصل به ابر را فراهم میکند.
چرا این مدل وجود دارد
این سوئیچ برای حداقل بودن ساخته نشده است.
برای مرکزی بودن ساخته شده است.
برای شبکههایی وجود دارد که:
دستگاهها به برق و داده از یک مکان نیاز دارند
خرابیها باید به طور خودکار بازیابی شوند
ترافیک باید کنترل شود، نه فقط ارسال شود
محیطها برای تجهیزات معمولی خصمانه هستند
برای استقرارهای صنعتی که در آن برق، اتصال و کنترل همگرا میشوند،
IM-FP121212GW به طور طبیعی مناسب است.
اطلاعات وب
-
تشخیص کابل را پشتیبانی میکند و میتواند نقطه عیب را پیدا کند
-
پشتیبانی از مدیریت IEEE802.3az EEE (اترنت کم مصرف)، مصرف برق را بهینه میکند
-
پشتیبانی از STP، RSTP، MSTP، ITU-T G.8032 Ethernet Protection Ring (EPR)
-
پشتیبانی از QoS، QoS طبقهبندی حمل و نقل، CoS، کنترل پهنای باند (جهت ورودی/خروجی)، سرکوب طوفان، خدمات متمایز
-
پشتیبانی از IEEE802.1q VLAN، پورت VLAN، VLAN مبتنی بر MAC، VLAN زیرشبکه IP، VLAN پروتکل، تبدیل VLAN، MVR
-
پشتیبانی از تجمیع لینک پویا IEEE802.3ad LACP، تجمیع لینک استاتیک
-
پشتیبانی از IGMP/MLD snooping V1/V2/V3، فیلترینگ/مدولاسیون IGMP، جستجوی IGMP
-
پشتیبانی از گزارش عامل IGMP، MLD snooping
-
ایمنی: مبتنی بر پورت و MAC IEEE802.1X، RADIUS، ACL، TACACS+، HTTP/HTTPS، SSL/SSH v2
-
پشتیبانی از CLI شبیه Cisco®، مدیریت وب، SNMP v1/v2c/v3، Telnet
-
پشتیبانی از ارتقاء نرمافزار از طریق TFTP و HTTP، افزونگی میانافزار از خرابی ارتقاء جلوگیری میکند
-
پشتیبانی از DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
-
پشتیبانی از RMON، MIB II، تصویر آینه، گزارش رویداد، DNS، NTP/SNTP، IEEE802.1ab LLDP
-
پشتیبانی از سرور Telnet IPV6/ICMP v6، SNMP، HTTP، SSH/SSL، NTP/SNTP، TFTP، QoS، ACL
لوازم جانبی
| ماژول نوری صنعتی |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
