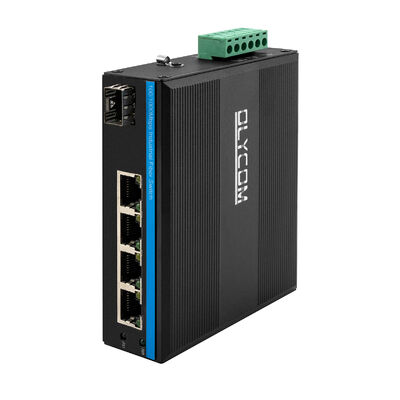

سوئیچ فیبر اترنت سریع سخت شده 5 پورت
مشخصات
|
نام محصول
|
سوئیچ فیبر صنعتی 10/100Mbps (1F+4TP)
|
|
شماره مدل
|
IM-FS140FE
|
|
پورت
|
1x100M SFP فیبر
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
4x10/100M UTP RJ45 (پشتیبانی از تشخیص خودکار MDI/MDIX)

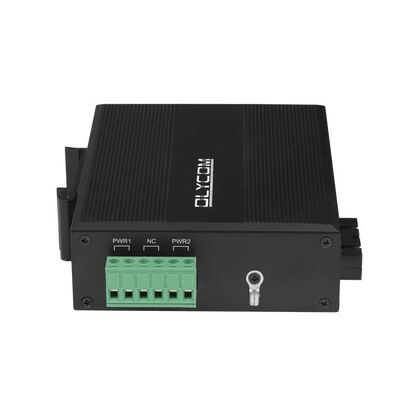

1x6-PIN ترمینال بلوک برق
|
|
پروتکل
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
ویژگی های سوئیچینگ
|
حالت انتقال: ذخیره و ارسال
تأخیر ارسال:<10us
پهنای باند سیستم: 1Gbps (بدون ترافیک)
نرخ ارسال: 1.488Mpps
MAC: 4K
اندازه بافر بسته: 1.75Mb
|
|
رسانه شبکه
|
10BASE-T: CAT3، CAT4، CAT5 زوج سیم تابیده بدون شیلد (≤100m)
100BASE-TX: CAT5 یا بالاتر زوج سیم تابیده شیلددار (≤100m)
|
|
LED ها
|
برق، فیبر، شبکه، PoE
PWR: برق
فیبر: FX1
روشن: انتقال عادی است
خاموش: انتقال عادی نیست (ماژول نوری معیوب یا قطع شده)
نارنجی مسی: نشانگر PoE
روشن: PoE در حال کار است
خاموش: PoE کار نمیکند یا این دستگاه غیر PoE است
سبز مسی: نشانگر سرعت
روشن: سرعت انتقال 100Mbps است
چشمک زن: در حال انتقال
خاموش: قطع شده یا سرعت کار 10Mbps است
|
|
مصرف برق
|
بار کامل ≤5W
|
|
منبع تغذیه
|
ورودی DC12V~DC52V افزونه، معمولاً DC12V/DC24V/DC48V
اتصال معکوس: پشتیبانی میشود
|
|
محیط
|
دمای کار: -40℃ تا 75℃
دمای ذخیره سازی: -40℃ تا 85℃
رطوبت کار: 10% تا 90%، بدون میعان
رطوبت ذخیره سازی: 10% تا 95%، بدون میعان
|
|
استانداردهای صنعتی
|
ESD: IEC61000-4-2، ±15KV هوا، ±6KV تماس
EFT: IEC61000-4-4، عمومی ±6KV
Surge: IEC61000-4-5، دیفرانسیل ±2KV، مشترک ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، درجه حفاظت IP40
ابعاد: 114*93*35 میلی متر
روش نصب: ریل دین/نصب دیواری
وزن: 0.35 کیلوگرم/0.45 کیلوگرم (خالص/ناخالص)
|
|
گارانتی
|
3 سال، پشتیبانی فنی مادام العمر
|
مرور کلی محصول
IM-FS140FE یک سوئیچ صنعتی فست اترنت فشرده و غیرمدیریتی است که برای تجمیع چندین دستگاه میدانی و اتصال آنها از طریق فیبر در مکانهای با نویز الکتریکی بالا و محیطهای سخت طراحی شده است.
در مقایسه با مدلهای دو پورتی بسیار کوچک، تراکم دستگاههای لبه را افزایش میدهد و در عین حال معماری شبکه را ساده و قطعی نگه میدارد.
این سوئیچ فقط روی یک کار تمرکز دارد:
ارسال اترنت قابل اعتماد بین دستگاههای صنعتی مبتنی بر مس و شبکههای فیبر دوربرد — بدون نیاز به پیکربندی، تنظیم یا وابستگی به نرمافزار.
نقش شبکه و هدف طراحی
IM-FS140FE معمولاً در لایه تجمیع میدانی مستقر میشود.
این دستگاه ترافیک اترنت را از چندین دستگاه صنعتی نزدیک جمعآوری کرده و از طریق یک لینک فیبر واحد به اتاق کنترل، پست یا کابینت شبکه مرکزی ارسال میکند.
طراحی فرض میکند:
توپولوژی ثابت
الگوهای ترافیک قابل پیشبینی
عملیات طولانی مدت بدون نظارت
هیچ رابط مدیریتی وجود ندارد و هیچ تغییری در رفتار در طول زمان رخ نمیدهد، که انحراف پیکربندی و ناپایداریهای مرتبط با نرمافزار را از بین میبرد.

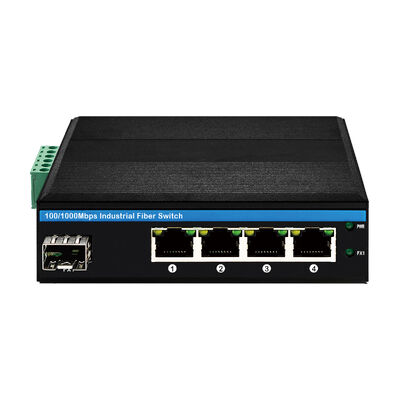

چیدمان رابط و منطق اتصال
این سوئیچ ترکیب میکند:
چهار پورت Fast Ethernet RJ45 برای دسترسی به دستگاههای محلی
یک پورت Fast Ethernet SFP برای اتصال فیبر
پورتهای مسی به طور خودکار سرعت، دوپلکس و قطبیت سیمکشی را تشخیص میدهند و امکان اتصال مستقیم به PLC ها، سنسورها، RTU ها، HMI ها و کنترلکنندههای قدیمی را فراهم میکنند.
رابط SFP از اپتیکهای چند حالته و تک حالته پشتیبانی میکند و از لینکهای کوتاه درون کابینت تا اتصالات دوربرد تا 120 کیلومتر را پوشش میدهد.
این چیدمان برای خوشههای دستگاههای کوچک تا متوسط که باید فراتر از محدودیتهای فاصله مس گسترش یابند، مناسب است.
ویژگیهای مدیریت ترافیک
ارسال بسته بر اساس معماری ذخیره و ارسال است که یکپارچگی فریم و انطباق پروتکل را تضمین میکند.
مکانیسمهای کنترل جریان به طور خودکار ترافیک را در طول ازدحام تنظیم میکنند:
IEEE 802.3x برای لینکهای فول-دوپلکس
فشار برگشتی برای عملیات نیمه-دوپلکس
بافر داخلی کافی به سوئیچ اجازه میدهد تا انفجارهای ترافیکی کوتاه از چندین دستگاه را بدون از دست دادن بسته جذب کند، حتی زمانی که پهنای باند بالادستی محدود است.
قابلیت اطمینان صنعتی و تحمل محیطی
IM-FS140FE برای کار در مکانهایی ساخته شده است که سوئیچهای تجاری نمیتوانند.
محفظه فلزی آن حفاظت IP40 را در برابر گرد و غبار و ضربه فیزیکی فراهم میکند.
طراحی داخلی الزامات EMS صنعتی را برآورده میکند و در برابر موارد زیر مقاومت ایجاد میکند:
تخلیه الکترواستاتیک
گذار سریع الکتریکی
تداخل هدایت شده
این سوئیچ در محدوده دمایی 40- تا 75+ درجه سانتیگراد به طور قابل اعتماد کار میکند و رطوبت بالا را بدون میعان تحمل میکند.
این ویژگیها امکان استقرار در کابینتهای کنترل، محفظههای کنار جاده، پستها و تأسیسات نیمه بیرونی را فراهم میکنند.
ورودی برق و استراتژی نصب
ورودی DC با دامنه وسیع (12-52 ولت) سازگاری با باسهای برق صنعتی و سیستمهای پشتیبان را امکانپذیر میسازد.
حفاظت از قطبیت معکوس خطاهای نصب در میدان را به حداقل میرساند.
مصرف برق کم از عملیات بدون فن پشتیبانی میکند و تنش حرارتی را کاهش میدهد و عمر مفید را افزایش میدهد.
محفظه فشرده و طراحی نصب روی ریل دین امکان نصب سریع در پنلهای صنعتی با فضای محدود را فراهم میکند.
IM-FS140FE معمولاً در کجا استفاده میشود
گرههای تجمیع دستگاههای میدانی
جمعآوری دادهها از چندین PLC، سنسور یا کنترلکننده و ارسال آن به یک ستون فقرات فیبر در سلولهای تولیدی و مناطق فرآیندی.
سیستمهای حمل و نقل و ترافیک
نصب در کابینتهای کنار جاده یا کنار ریل برای اتصال کنترلکنندههای سیگنال، آشکارسازها و تجهیزات نظارتی به سیستمهای مرکزی ترافیک یا راهآهن.
زیرساخت انرژی و آب
استفاده در پستها، ایستگاههای پمپاژ و تأسیسات تصفیه آب برای اتصال تجهیزات میدانی توزیع شده از طریق فیبر دوربرد.
سایتهای صنعتی سخت
مناسب برای معادن، کارخانههای پتروشیمی و تأسیسات متالورژی که گرد و غبار، لرزش و نویز الکتریکی اجتنابناپذیر است.
گسترش فیبر برای شبکههای قدیمی
گسترش دامنه دستگاههای اترنت صنعتی مبتنی بر مس با تبدیل چندین اتصال محلی به یک لینک فیبر دوربرد.
چرا این مدل وجود دارد
IM-FS140FE شکاف بین مبدلهای بسیار کوچک و سوئیچهای صنعتی کاملاً مدیریتی را پر میکند.
این ارائه میدهد:
ظرفیت دستگاه بیشتر از مدلهای پایه
پیچیدگی کمتر نسبت به سوئیچهای مدیریتی
برای شبکههای صنعتی که به اتصال لبه مقیاسپذیر بدون سربار عملیاتی نیاز دارند،
IM-FS140FE یک انتخاب عملی و پایدار است.
آیا مدیریت شده است؟
پاسخ: خیر، این سری غیرمدیریتی است.
ما یک سری مدیریتی دیگر برای انتخاب شما داریم.
چه روش نصبی را پشتیبانی میکند؟
پاسخ: از ریل دین و نصب دیواری پشتیبانی میکند.
اگر کیت نصب ویژه ای لازم باشد، اشکالی ندارد، ما قبلاً با آن سروکار داشتهایم.
آیا میتوانید به نوشتن محتوای برچسب کمک کنید؟
پاسخ: بله، لطفاً اگر نیاز دارید نام مدل/لوگو/توضیحات خود را روی برچسب قرار دهید، به ما اطلاع دهید.
زبان استاندارد انگلیسی است.
اگر این مربوط به زبانهای مختلفی مانند کرهای، ایتالیایی یا روسی است، فقط فرمت دقیق را ارسال کنید، ما کپی و پیست خواهیم کرد.
آیا میتوانم لوگوی خود را روی دستگاه داشته باشم؟
پاسخ: بله، ما یک تولید کننده OEM هستیم.
لطفاً فقط لوگوی خود را در فرمت PS/AI ارسال کنید، ما بقیه را انجام خواهیم داد.
چه چیزی در جعبه بسته بندی وجود دارد؟
پاسخ: یک دستگاه، فوم محافظ، دفترچه راهنمای کاربر و کارت گارانتی وجود دارد.
برای برخی مدلها، مواد اضافی مانند کابل کنسول یا قلابهای نصب وجود خواهد داشت.
