10/100Mbps DIN35 غیر مدیریت شده سوئیچ لبه صنعتی
داده های فنی سوئیچ شبکه سریع
|
نام محصول
|
6 پورت 10/100Mbps سوئیچ شبکه فیبر ((2F+4TP)
|
|
شماره مدل
|
IM-FS240FE
|
|
بندر
|
2x100M SFP فیبر
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
4x10/100M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)

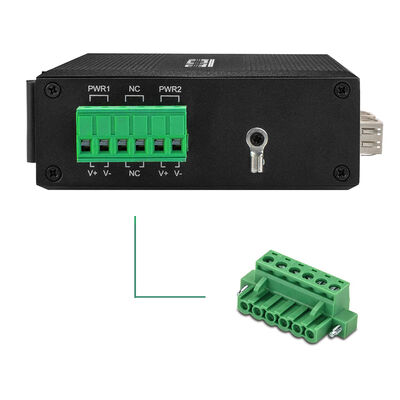

بلوک ترمینال قدرت 1x6-PIN
|
|
پروتکل
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
ویژگی های تغییر
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 1.2Gbps (غیر ترافیک جام)
سرعت ارسال: 0.8928Mmps
مک: 4K
اندازه بافر بسته: 1.75Mb
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100BASE-TX: CAT5 یا بالاتر از جفت چرخش محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، فیبر، شبکه، PoE
PWR: قدرت
فیبر: FX1، FX2
روشن: انتقال به طور نرمال است
خاموش: انتقال نرمال نیست ((ماژول نوری معیوب یا قطع شده)
رنگ نارنجی مس: شاخص PoE
در: PoE کار می کند
خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است
رنگ سبز مس: شاخص سرعت
روشن: سرعت انتقال 100 مگابايت در ثانیه است
چشمک زدن: در انتقال
خاموش: قطع شده یا سرعت کار 10Mbps است
|
|
مصرف برق
|
بارگذاری کامل≤5W
|
|
منبع برق
|
ورودی DC12V ~ DC52V اضافی، معمولا DC12V / DC24V / DC48V
اتصال معکوس: پشتیبانی
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 114*93*35 میلی متر
روش نصب: نصب روی ریل و دیوار
وزن: 0.35 کیلوگرم/0.45 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
ساخته شده برای جمع آوری لبه در شبکه های صنعتی
IM-FS240FE به عنوان یک سوئیچ جمع آوری لبه فیبر لنگر گذاری شده برای محیط های صنعتی که در آن دستگاه های زمینه ای متعدد باید به طور قابل اعتماد به یک ستون فقرات فیبر متصل شوند، قرار دارد.بر خلاف تبدیل کننده های رسانه ای اساسی یا سوئیچ های کوچک پورت، هم افزایشی سطح لینک را در سمت فیبر و هم پورت های دسترسی مس کافی را برای دستگاه های خوشه دار در سطح میدان فراهم می کند.
این باعث می شود آن را به ویژه مناسب برای کابینت های کنترل، محفظه های کنار جاده و اتاق های تجهیزات که در آن چندین دستگاه مبتنی بر اترنت نیاز به اتصال محلی دارند،در حالی که پیوندهای بالا باید در فاصله های طولانی انعطاف پذیر باشند.
افزوده سازی بدون پیچیدگی شبکه
با دو پورت فیبر SFP، IM-FS240FE استراتژی های افزوده ساده مانند لینک های دوگانه، مسیرهای فیبر قطعی،یا مسیرهای فیبر پشتیبان ٬ بدون تکیه بر پروتکل های افزوده مبتنی بر نرم افزاردر صورت وقفه فیبر، ترافیک می تواند به طور فیزیکی در سطح شبکه تغییر مسیر داده شود و تداوم ارتباطات را برای سیستم های حیاتی حفظ کند.
این رویکرد افزوده مبتنی بر سخت افزار برای محیط هایی که سوئیچ های مدیریت شده غیر عملی، غیر ضروری،یا نامطلوب به دلیل محدودیت های نگهداری یا الزامات ساده سازی عملیاتی.
سرعت انتقال ثابت برای ترافیک چند دستگاه
در شبکه های صنعتی، الگوهای ترافیک اغلب به جای چرخه های پیوسته رای گیری، آلارم ها و بارگذاری همزمان داده ها می توانند افزایش ناگهانی ایجاد کنند.IM-FS240FE طراحی شده است تا با چنین شرایطی به خوبی برخورد کند، با استفاده از ذخیره سازی و انتقال، مکانیسم های کنترل جریان و بافری فراوان برای جلوگیری از از دست دادن بسته و رفتار ناپایدار.
در نتیجه، چندین PLC، سنسور یا دستگاه نظارت می توانند به طور همزمان بدون کاهش ثبات کلی شبکه، حتی در شرایط حداکثر بار، کار کنند.
طراحی شده برای کار طولانی مدت بدون نظارت
پس از نصب، IM-FS240FE برای کار مداوم و بدون نظارت طراحی شده است. معماری غیر مدیریت شده آن خطرات مرتبط با پیکربندی اشتباه، عدم تطابق نرم افزار،یا فساد نرم افزاردر ترکیب با محفظه درجه صنعتی، حفاظت از افزایش و تحمل درجه حرارت بالا، دستگاه برای نصباتی که دسترسی نادر است و زمان توقف قابل قبول نیست، مناسب است.
این فلسفه طراحی به طور قابل توجهی کل هزینه مالکیت را در طول چرخه عمر محصول کاهش می دهد.
یک مسیر عملی برای ارتقاء شبکه های صنعتی قدیمی
برای بسیاری از سایت های صنعتی، جایگزینی تمام دستگاه های قدیمی اترنات به طور همزمان نه امکان پذیر است و نه مقرون به صرفه است.اجازه می دهد که تجهیزات موجود 10/100Mbps بر اساس مس در حالی که اتصال را از طریق فیبر راه دور گسترش می دهد، در خدمت باقی بماند.
با عمل به عنوان یک گره ی جمع و انباشت فشرده و گره ی گسترش فیبر، از مدرن سازی تدریجی شبکه بدون اختلال در فرآیندهای صنعتی تاسیس شده پشتیبانی می کند.
نقش های معمول
در پروژه های دنیای واقعی، IM-FS240FE به طور معمول به عنوان:
یک سوئیچ جمع آوری میدان در داخل کابینت های صنعتی
یک گره تمدید فیبر برای چندین دستگاه Ethernet قدیمی
یک سوئیچ افزوده برای زیر شبکه های صنعتی کوچک تا متوسط
یک سوئیچ دسترسی با نگهداری کم در مکان های خشن یا دور افتاده
پیکربندی متوازن پورت و قابلیت اطمینان صنعتی آن را به یک بلوک ساختمانی متنوع برای معماری های مقیاس پذیر صنعتی اترنت تبدیل می کند.
لوازم
|
ماژول نوری صنعتی
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
منبع برق صنعتی DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V تا DC12V1.67A، -30°C ≈ 70°C
|
|
IM-DAC220/DC24V1A
|
AC220V تا DC24V1A، -30°C ≈ 70°C
|
