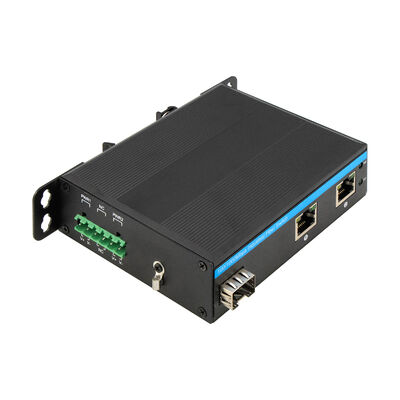

سوئیچ شبکه فیبر نوری صنعتی 10/100Mbps
داده های فنی
|
نام محصول
|
10/100Mbps سوئیچ فیبر صنعتی ((1F+2TP)
|
|
شماره مدل
|
IM-FS120FE
|
|
بندر
|
1x100M SFP فیبر
SM: 1310nm/1550nm، 20Km؛ 1490nm/1550nm، 40~120Km
MM: 1310nm، 2Km؛ 850nm، 500 متر
2x10/100M UTP RJ45 ((دستگیری MDI/MDIX خودرسانی)
بلوک ترمینال قدرت 1x6-PIN
|
|
پروتکل
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
ویژگی های تغییر
|
حالت انتقال: ذخیره سازی و انتقال
تاخیر ارسال: <10us
پهنای باند سیستم: 0.6Gbps (بدون ترافیک)
سرعت ارسال: 0.4464Mmps
مک: 4K
اندازه بافر بسته: 1.75Mb
|
|
رسانه های شبکه ای
|
10BASE-T: CAT3، CAT4، CAT5 زوج پیچیده بدون محافظ ((≤100m)
100BASE-TX: CAT5 یا بالاتر از جفت چرخش محافظت شده ((≤100m)
|
|
لامپ های LED
|
برق، فیبر، شبکه، PoE
PWR: قدرت
فیبر: FX1
روشن: انتقال به طور نرمال است
خاموش: انتقال نرمال نیست ((ماژول نوری معیوب یا قطع شده)
رنگ نارنجی مس: شاخص PoE
در: PoE کار می کند
خاموش: PoE کار نمی کند یا این دستگاه غیر PoE است
رنگ سبز مس: شاخص سرعت
روشن: سرعت انتقال 100 مگابايت در ثانیه است
چشمک زدن: در انتقال
خاموش: قطع شده یا سرعت کار 10Mbps است
|
|
مصرف برق
|
بارگذاری کامل≤5W
|
|
منبع برق
|
ورودی DC12V ~ DC52V اضافی، معمولا DC12V / DC24V / DC48V
اتصال معکوس: پشتیبانی
|
|
محیط زیست
|
دمای کار: -40°C 75°C
دمای ذخیره سازی: -40°C/85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
استانداردهای صنعت
|
ESD: IEC61000-4-2، ±15KV تماس با هوا، ±6KV
EFT: IEC61000-4-4، عمومی ±6KV
فشار: IEC61000-4-5، تفاوت ±2KV، معمول ±6KV
|
|
گواهینامه
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC بخش 15 زیر بخش B ((کلاس B) ANSI C63.4: 2014
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی موج دار، سطح درجه IP40
ابعاد: 114*93*35 میلی متر
روش نصب: نصب روی ریل و دیوار
وزن: 0.35 کیلوگرم/0.45 کیلوگرم (( خالص/کل)
|
|
تضمین
|
سه سال، پشتیبانی فنی در طول عمر
|
چه چیزی است
IM-FS120FE یک سوئیچ اترنت صنعتی فشرده و غیر مدیریت شده است که برای اتصال بین دستگاه های ساده ساخته شده است که در آن قابلیت اطمینان مهم تر از پیکربندی است.
طراحی شده تا به عنوان یک پل فیبر به مس در شبکه های صنعتی کوچک عمل کند.گسترش ارتباطات اترنات از دستگاه های محلی به ستون فقرات فیبر راه دور بدون ایجاد پیچیدگی مدیریت.
هیچ رابط نرم افزاری، هیچ فرآیند پیکربندی و هیچ منحنی یادگیری وجود ندارد.
وقتی که روشن شد، بلافاصله شروع به انتقال ترافیک می کند.
این باعث می شود آن را برای سایت های صنعتی که شبکه های ثابت، تعداد دستگاه های کوچک، و کار طولانی مدت بدون نظارت مورد نیاز است ایده آل است.
ارتباط آن
سوئیچ یک پورت فیبر SFP Fast Ethernet را با دو پورت مس RJ45 10/100 Mbps ترکیب می کند.
رابط فیبر از طیف گسترده ای از مسافت های نوری پشتیبانی می کند، از لینک های چند حالت کوتاه مدت تا ارتباطات تک حالت طولانی مدت تا 120 کیلومتر، بسته به ماژول نوری.
پورت های مس به طور خودکار سرعت ، حالت دوگانه و MDI / MDIX را مذاکره می کنند و اجازه اتصال مستقیم به دستگاه های صنعتی قدیمی را بدون کابل گذاری خاص می دهند.
با هم، این طرح امکان ادغام یکپارچه بین دستگاه های Ethernet سطح میدان و شبکه های فیبر متمرکز را فراهم می کند.
نحوه برخورد با ترافیک
IM-FS120FE از یک مکانیسم سوئیچینگ ذخیره سازی و انتقال استفاده می کند، که اطمینان حاصل می کند که بسته های خراب یا نادرست قبل از ارسال فیلتر می شوند.
کنترل جریان به صورت خودکار اعمال می شود:
IEEE 802.3x در حالت دوگانه کامل
فشار معکوس در حالت نیمه دوپلکس
این باعث جلوگیری از از دست دادن بسته می شود و ارتباطات پایدار را در طول انفجار ترافیک حفظ می کند، حتی زمانی که دستگاه های متصل با سرعت های مختلف کار می کنند.
سوئیچ کاملا با استانداردهای Fast Ethernet مطابقت دارد و سازگاری با کنترل کننده ها و سنسورهای صنعتی موجود را تضمین می کند.
چگونه در شرایط صنعتی زنده می ماند
دستگاه براي کار مستمر در محیط هاي سخت ساخته شده
محفظه فلزی محکم آن محافظت IP40 را در برابر گرد و غبار و ضربه مکانیکی فراهم می کند.
آن را به طور قابل اعتماد در طیف گسترده ای از دما از -40 °C تا +75 °C کار می کند، با تحمل گسترده در طول ذخیره سازی.
حفاظت الکتریکی در رابط های اترنت ساخته شده است، از جمله مقاومت در برابر سطح بالا و ایمنی در برابر تخلیه الکتروستاتیک و تداخل الکترومغناطیسی.
این اجازه می دهد تا عملکرد پایدار در نزدیکی ماشین آلات سنگین، تجهیزات برق و تاسیسات بیرونی باشد.
فلسفه برق و نصب
این سوئیچ یک ورودی ولتاژ DC گسترده (12V52V) را می پذیرد و آن را با سیستم های مختلف برق صنعتی سازگار می کند.
حفاظت قطب معکوس خطر خطای سیم کشی را در طول نصب کاهش می دهد.
مصرف انرژی پایین باعث می شود که خروجی حرارتی به حداقل برسد و از کار بدون فن و عمر طولانی قطعات پشتیبانی کند.
فاکتور فرم فشرده و طراحی نصب DIN-rail اجازه می دهد تا نصب آسان در کابینت های کنترل، محفظه های کنار جاده و پانل های صنعتی باشد.
آنچه که انجام نمی دهد (با قصد)
IM-FS120FE ارائه نمی کند:
رابط های مدیریت شبکه
گزینه های تنظیمات
تنظیم نرم افزار یا کنترل سیاست
این محدودیت ها عمدی هستند.
با حذف پیچیدگی نرم افزار، سوئیچ قابلیت پیش بینی بالاتر، نیازهای نگهداری کمتر و ثبات طولانی مدت بیشتری را به دست می آورد.
اون براي کار مداوم طراحی شده، نه براي تنظیم.
جایی که مناسب تر است
شبکه های دستگاه های صنعتی کوچک
برای اتصال PLC ها، سنسورها، کنترل کننده ها و تجهیزات صنعتی اساسی به ستون فقرات فیبر در کارگاه ها، خطوط تولید و سایت های صنعتی فشرده استفاده می شود.
سیستم های حمل و نقل و ترافیک
در کابینت های کنار جاده، نقاط ارتباطی کنار راه آهن و سیستم های کنترل ترافیک که فاصله فیبر و مقاومت زیست محیطی بسیار مهم است نصب می شود.
نظارت بر انرژی و خدمات
در ایستگاه های فرعی، تاسیسات تصفیه آب و ایستگاه های نظارت از راه دور برای اتصال دستگاه های میدان به اتاق های کنترل مرکزی از طریق فیبر استفاده می شود.
محیط های صنعتی خشن
مناسب برای معادن، پتروشیمی و سایت های متالورژیک که گرد و غبار، دمای شدید و تداخل الکتریکی رایج است.
گسترش فیبر برای اترنت قدیمی
دسترسی دستگاه های صنعتی مبتنی بر مس را فراتر از محدوده 100 متر با تبدیل سیگنال های اترنت به پیوندهای فیبر راه دور گسترش می دهد.
چرا این مدل وجود دارد
IM-FS120FE برای مدیریت شبکه ها طراحی نشده است.
اون براي ارتباط برقرار کردنشون طراحی شده.
برای محیط های صنعتی که در آن سادگی، دوام و عمر طولانی اولویت اصلی هستند،
این سوئیچ به طور طبیعی به زیرساخت ها می پیوندد.
