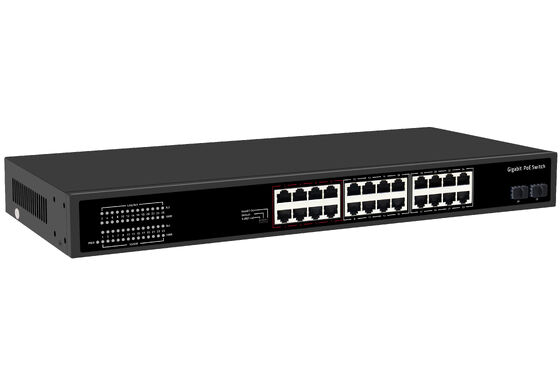

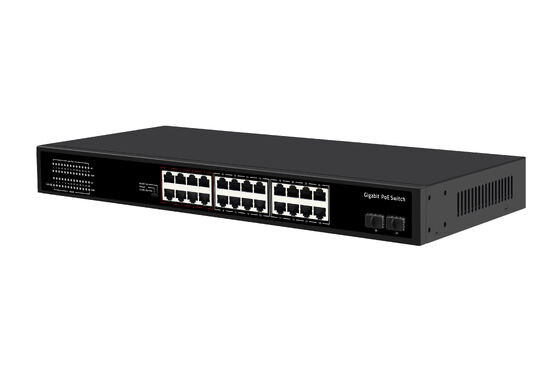

سوئیچ شبکه فیبر نوری Olycom 24 پورت CCTV PoE
مقدمه
سوئیچ PoE گیگابیتی 28 پورت یک راه حل پیشرفته شبکه است که برای اتصال یکپارچه به اترنت 10/100/1000M طراحی شده است.
این دستگاه انتقال داده و تامین برق را از طریق کابل های اترنت ترکیب می کند و نصب آسان دستگاه هایی مانند تلفن های IP، نقاط دسترسی بی سیم و دوربین های شبکه را تسهیل می کند. با پشتیبانی از استانداردهای IEEE802.3af/at، سوئیچ PoE می تواند به طور خودکار دستگاه های سازگار را تشخیص داده و برق آنها را تامین کند و تنظیمات شبکه را کارآمدتر کند.
مشخصات
|
رابط ورودی/خروجی
|
|
برق
|
AC100-240V 50/60Hz
|
|
اترنت
|
24 پورت PoE گیگابیتی
2 پورت Uplink
2 پورت SFP گیگابیتی
|
|
راه حل چیپست
|
EN8850DH,RTL8238B
|
|
عملکرد
|
|
پهنای باند
|
56 گیگابیت بر ثانیه
|
|
نرخ ارسال بسته
|
41.644Mpps
|
|
حافظه کش
|
3 مگابیت
|
|
آدرس MAC
|
8K
|
|
فریم جامبو
|
9.6 کیلوبایت
|
|
حالت انتقال
|
ذخیره و ارسال
|
|
MTBF
|
100000 ساعت
|
|
استاندارد
|
|
پروتکل شبکه
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (کنترل جریان)
|
|
پروتکل PoE
|
IEEE802.3af(15.4W)
IEEE802.3at(30W)
|
|
رسانه شبکه
|
10Base-T : Cat3, 4, 5 یا بالاتر UTP (≤100 متر)
100Base-TX : Cat5 یا بالاتر UTP (≤100 متر)
1000Base-TX : Cat5 یا بالاتر UTP (≤100 متر)
|
|
گواهینامه
|
|
گواهینامه ایمنی
|
CE, FCC, RoHS
|
|
استاندارد محیط زیست
|
|
محیط کار
|
دمای کار: -10 تا 50 درجه سانتیگراد
دمای ذخیره سازی: -40 تا 70 درجه سانتیگراد
رطوبت کار: 10% تا 90%، بدون میعان
دمای ذخیره سازی: 5% تا 95%، بدون میعان
|
|
نشانگر عملکرد
|
|
نشانگر
|
PWR(برق)، 1-28 چراغ سبز (اتصال و داده)، 1-24 (چراغ زرد)، کلید LED PoE
|
|
PWR
|
روشن: برق وصل است
خاموش: برق قطع است
|
|
چراغ سبز 1-28 (اتصال و داده)
|
روشن: اتصال عادی است
خاموش: اتصال مسدود شده است
چشمک زن: در حال انتقال داده
|
|
چراغ حداکثر توان PoE
|
خاموش: نشان دهنده مصرف برق PoE کمتر از 90% است
چشمک زن: نشان دهنده مصرف برق PoE بین 90% تا 95% است
روشن: نشان دهنده مصرف برق PoE بیش از 95% است
|
|
چراغ کلید DIP حالت
|
روشن: حالت توسعه فعال
خاموش: حالت توسعه غیرفعال
|
|
چراغ 1-24 (زرد)
|
روشن: تامین برق PoE عادی است
خاموش: PoE برق ندارد
|
|
کلید LED PoE
|
انتخاب چراغ دو رنگ: پیش فرض سبز (داده اتصال)، سوئیچ به چراغ زرد (PoE)
|
|
کلید DIP توسعه
|
خاموش: حالت عادی، تمام رابط ها می توانند با یکدیگر ارتباط برقرار کنند،
فاصله انتقال کمتر از 100 متر است، نرخ انتقال 10/100/1000M است
سازگار؛ حالت AI پورت غیرفعال است
روشن: حالت توسعه لینک، پورت های 17-24 به اجبار 10M، لینک 250M (فعال کردن نگهبان PoE)، حالت AI پورت فعال است؛
|
|
ساختار فیزیکی
|
|
ابعاد ساختار
|
ابعاد محصول: 440*280*44 میلی متر
ابعاد بسته بندی: 500*365*85 میلی متر
وزن خالص محصول: 3.565 کیلوگرم
وزن ناخالص محصول: 4.264 کیلوگرم
|
|
اطلاعات بسته بندی
|
ابعاد کارتن: 520*445*385 میلی متر
تعداد بسته بندی: 5 عدد
وزن بسته بندی: 22.3 کیلوگرم
|
|
ولتاژ برق
|
ولتاژ ورودی: AC 100-240 ولت 50-60 هرتز
تامین برق: 52 ولت / 7.69 آمپر
|
|
برق
|
برق برد غیر PoE: حداکثر 15 وات
برق PoE: حداکثر 380 وات
|
|
لیست بسته بندی
|
سوئیچ 1 عدد، کابل برق 1 عدد، دفترچه راهنمای کاربر 1 عدد، گواهینامه 1 عدد
|
ویژگی ها
این سوئیچ PoE دارای 24 پورت PoE گیگابیتی به همراه 2 پورت آپلینک و 2 پورت SFP گیگابیتی است.
این دستگاه از استانداردهای مختلف اترنت پشتیبانی قوی ارائه می دهد و از انتقال داده روان و پرسرعت اطمینان حاصل می کند.
این دستگاه دارای ویژگی های هوشمندی مانند تشخیص خودکار برق، تنظیمات بدون پیکربندی و پشتیبانی از حالت های مختلف VLAN است. همچنین شامل محافظت در برابر نوسانات برق و تخلیه الکترواستاتیکی است که قابلیت اطمینان را در محیط های مختلف تضمین می کند.
کاربردها
این سوئیچ PoE برای صنایعی که نیاز به راه حل های شبکه با کارایی بالا دارند مانند مخابرات، آموزش، دولت و بخش های امنیتی عالی است.
این دستگاه در کاربردهایی از شبکه های خصوصی پهن باند گرفته تا انتقال چندرسانه ای استفاده می شود و قابلیت انتقال همزمان سیگنال های کنترلی، تصاویر و داده ها را ارائه می دهد.
تطبیق پذیری دستگاه همچنین به نظارت در زمان واقعی و کنفرانس ویدئویی گسترش می یابد و از ادغام یکپارچه در محیط های مختلف شبکه اطمینان حاصل می کند.
مرور کلی OLYCOM
1. مشخصات شرکت
شرکت شنژن OLYCOM که در سال 2003 تاسیس شد، بر راه حل های فیبر نوری و شبکه تمرکز دارد.
قابلیت های تحقیق و توسعه، تولید و تحویل جهانی را ترکیب می کند.
به مشتریان در بیش از 120 کشور در بخش های مخابرات، صنعت و سازمانی خدمات ارائه می دهد.
2. محصولات اصلی
سوئیچ های اترنت صنعتی (L2/L3، مدیریت شده/غیرمدیریت شده)
سوئیچ های PoE (IEEE 802.3af/at/bt)
سیستم های DWDM (MUX/DEMUX، OADM، انتقال با ظرفیت بالا)
مبدل های رسانه (فیبر ↔ اترنت)
ماژول های SFP (1G–400G، سازگار با برندهای مختلف)
دستگاه های فیبر (گسترش دهنده ویدئو، مبدل های سریال، ماژول های PLC)
3. قابلیت های کلیدی
طراحی صنعتی برای محیط های سخت (دما، لرزش، رطوبت)
ورودی برق افزونه و عملکرد پایدار طولانی مدت
انتقال پرسرعت با تأخیر کم و بهره وری پهنای باند بالا
راه حل های نوری مقیاس پذیر برای حداکثر استفاده از فیبر
4. دسترسی جهانی
حضور قوی در آمریکای شمالی، اروپا، آسیای جنوب شرقی و خاورمیانه
همکاری طولانی مدت با توزیع کنندگان، یکپارچه سازان و مشتریان سازمانی
5. نقاط قوت رقابتی
سرمایه گذاری مداوم تحقیق و توسعه با تیم مهندسی مجرب
کنترل کیفیت دقیق (ISO9001، CE، FCC، RoHS)
سفارشی سازی OEM/ODM برای نیازهای خاص پروژه
عملکرد هزینه متعادل برای راه حل های با ارزش بالا
6. کاربردها
مخابرات و انتقال از راه دور
نظارت و امنیت (PoE برای دوربین های IP)
مراکز داده و شبکه های پرسرعت
اتوماسیون صنعتی و زیرساخت هوشمند
استقرار شهرهای هوشمند و اینترنت اشیا
7. چشم انداز و ماموریت
چشم انداز: تبدیل شدن به یک ارائه دهنده راه حل های شبکه جهانی مورد اعتماد
ماموریت: ارائه راه حل های اتصال قابل اعتماد، مقیاس پذیر و مقرون به صرفه
8. خلاصه
بیش از 20 سال تجربه در زمینه شبکه و فیبر نوری
تمرکز بر پایداری، عملکرد و ارزش استقرار عملی
فعال کردن زیرساخت شبکه سریعتر، قابل اعتمادتر و مقیاس پذیرتر در سراسر جهان
چارچوب کنترل کیفیت (محصولات مخابراتی و نوری)
1. استانداردها
مطابق با ISO9001، CE، FCC، RoHS، IEEE، ITU-T
همسویی با مشخصات مشتری و معیارهای کلیدی عملکرد
2. فرآیند
IQC: بررسی قطعات (اپتیک، PCB، برق)
تولید: AOI + تأیید مونتاژ
عملکردی: توان عملیاتی، VLAN/QoS، طول موج، OSNR
قابلیت اطمینان: تست دما، رطوبت، لرزش
سوختن: بارگذاری استرس + نظارت بر پایداری
نهایی: بازرسی + بررسی کامل عملکرد
3. ابزارها
OSA، مولد ترافیک، تحلیلگر پروتکل
سیستم های تست محیطی و لرزش
4. سیستم
قابلیت ردیابی کامل، سوابق تست، نرم افزار کنترل کیفیت
5. بهبود
تحلیل علل ریشه ای + حلقه بازخورد مشتری
