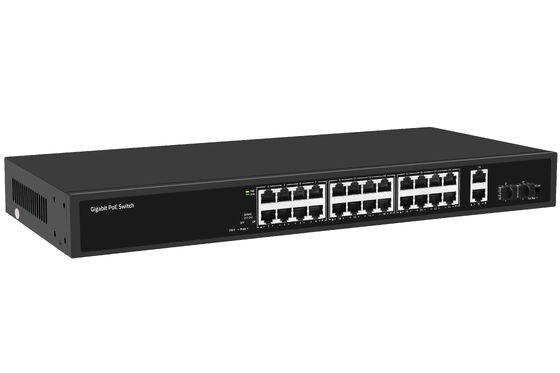

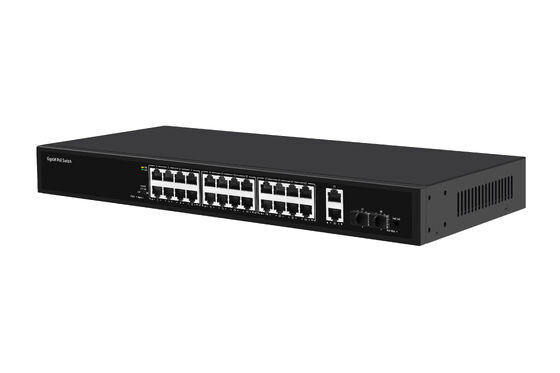

سوئیچ PoE گیگابیت CCTV اولیکام 24 پورت
ویژگی های کلیدی
- 24 پورت PoE 10/100/1000M + 2 پورت Uplink اترنت گیگابیت + 2 پورت SFP 1000M
- مطابق با استانداردهای IEEE 802.3، IEEE 802.3u، IEEE802.3ab، IEEE802.3z، IEEE802.3af/at
- پورت اترنت از 10/100/1000M تطبیقی و عملکردهای PoE پشتیبانی می کند
- اولویت PoE از پورت 1 تا پورت 24 پشتیبانی می شود که به طور پیش فرض فعال است
- حالت AI به طور خودکار سرعت 10M را برای پورت های 17 تا 24 در حالت Extend فعال می کند
- حالت کنترل جریان: فول دوپلکس استاندارد IEEE 802.3x را اتخاذ می کند، نیمه دوپلکس استاندارد Back pressure را اتخاذ می کند
- پشتیبانی از چرخش خودکار پورت (Auto MDI/MDIX)
- به طور خودکار به دستگاه های تطبیقی تغذیه می شود
- نظارت بر وضعیت پنل و کمک به تجزیه و تحلیل خطا
- پشتیبانی از حالت VLAN، حالت OFF و حالت Extend
- پشتیبانی از PoE Watchdog
- پشتیبانی از صاعقه پورت: حالت مشترک 4KV، حالت دیفرانسیل 2KV؛ تخلیه الکترواستاتیک ESD: هوا 8KV، تماس 6KV
- نصب رک 1U
مشخصات
|
نام محصول
|
سوئیچ PoE اترنت رک تایپ 28 پورت 10/100/1000Mbps
|
|
پورت
|
24 پورت PoE 10/100/1000M + 2 پورت Uplink اترنت گیگابیت + 2 پورت SFP گیگابیت
|
|
ظرفیت سوئیچینگ
|
56 گیگابیت بر ثانیه
|
|
توان عملیاتی
|
41.644Mpps
|
|
بافر بسته
|
6M
|
|
آدرس MAC
|
8K
|
|
فریم جامبو
|
9216 کیلوبایت
|
|
حالت انتقال
|
ذخیره و ارسال
|
|
MTBF
|
100000 ساعت
|
|
پروتکل شبکه
|
IEEE 802.3: پروتکل کنترل دسترسی رسانه اترنت (MAC)
IEEE 802.3i: اترنت 10BASE-T
IEEE 802.3u: اترنت سریع 100BASE-TX
IEEE 802.3ab: اترنت گیگابیت 1000BASE-T
IEEE 802.3z: اترنت گیگابیت 1000BASE-X (فیبر نوری)
IEEE 802.3x: کنترل جریان
|
|
پروتکل PoE
|
IEEE802.3af(15.4W)
IEEE802.3at(30W)
|
|
سیم کشی PoE
|
1/2(+), 3/6(-)
|
|
بودجه PoE
|
400 وات
|
|
استاندارد صنعتی
|
EMI: FCC Part 15 CISPR (EN55032) کلاس A
EMS: EN61000-4-2 (ESD)
EN61000-4-5 (Surge)
|
|
رسانه شبکه
|
10Base-T: UTP Cat3,4,5 یا بالاتر (≤100 متر)
100Base-TX: UTP Cat5 یا بالاتر (≤100 متر)
1000Base-TX: UTP Cat5 یا بالاتر (≤100 متر)
|
|
رسانه نوری
|
فیبر چند حالته: 50/125، 62.5/125، 100/140 میکرومتر
فیبر تک حالته: 8/125، 8.7/125، 9/125، 10/125 میکرومتر
|
|
گواهینامه
|
CE/FCC/RoHS
|
|
محیط کار
|
دمای کار: -10 درجه سانتیگراد تا 50 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد تا 70 درجه سانتیگراد
رطوبت کار: 10% تا 90%، بدون میعان
دمای ذخیره سازی: 5% تا 95%، بدون میعان
|
|
توان
|

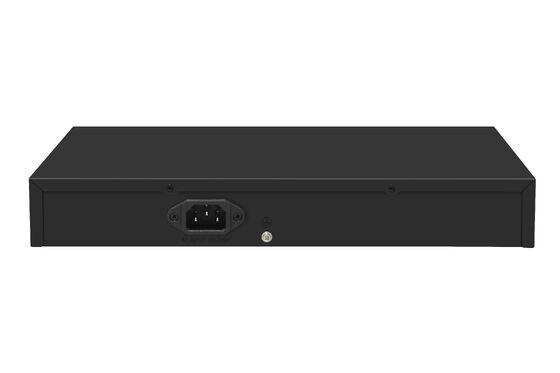

ولتاژ ورودی برق: AC100-240V
مبدل داخلی AC-DC: 52V7.69A
|
|
نشانگرهای LED
|
PWR (نشانگر برق)
روشن: برق وصل است
خاموش: برق وصل نیست
1-28 ACT (اتصال و داده)
روشن: متصل است
خاموش: قطع است
چشمک زن: در حال انتقال داده
1-24 1000M (چراغ زرد)
روشن: منبع تغذیه PoE عادی است
خاموش: PoE تغذیه نمی شود
چراغ حداکثر توان PoE
خاموش: مصرف برق PoE کمتر از 90% است
چشمک زن: مصرف برق PoE بین 90% تا 95% است
روشن: 95% تا کمتر از 100% برق PoE مصرف می شودچراغ سوئیچ DIP حالت
روشن: Extend روشن است
خاموش: Extend خاموش است
کلید LED PoE
انتخاب چراغ دو رنگ
سبز پیش فرض (اتصال داده)، چراغ زرد سوئیچ (PoE)
سوئیچ DIP Extend
|
|
خاموش: حالت عادی، همه رابط ها می توانند با یکدیگر ارتباط برقرار کنند
|
فاصله انتقال کمتر از 100 متر است، نرخ انتقال 10/100/1000M تطبیقی است؛ حالت AI پورت غیرفعال است
روشن: حالت توسعه لینک، پورت های 17-24 به اجبار 10M، لینک 250M (PoE watchdog فعال است)، حالت AI پورت فعال است
معرفی
|
از تراشه هوشمند و PoE شبکه با سرعت بالا و کیفیت بالا استفاده می کند
این سوئیچ PoE دارای 24 پورت PoE 10/100/1000M + 2 پورت Uplink اترنت گیگابیت + 2 پورت SFP گیگابیت است که از اتصال بدون درز برای اترنت 10/100/1000M لذت می برد.
سه حالت کاری
- حالت کاری سوئیچ هوشمند ساده با یک کلید
- مدیریت و نگهداری آسان
- استاندارد 802.3af و 802.3at برای هر پورت PoE
- تشخیص هوشمند دستگاه های تغذیه شده
- دستگاه های مطابق با استانداردهای IEEE802.3af یا IEEE802.3at را تغذیه می کند
- فقط داده ها را به دستگاه های غیر PoE منتقل می کند
با نصب ساده و راحت، روش های نگهداری و ویژگی های تجاری غنی، به کاربران در ساخت یک شبکه ایمن و قابل اعتماد با کارایی بالا کمک می کند.
عمدتاً در لایه هسته یا همگرایی شبکه های کاربر مانند پارک های صنعتی، ساختمان ها، کارخانه ها و معادن، سازمان های دولتی و پهنای باند مسکونی قرار دارد.
می توان آن را به طور گسترده در سناریوهای دسترسی اترنت مانند شرکت های کوچک و متوسط، کافی نت ها، هتل ها و مدارس استفاده کرد.
ابعاد
اطلاعات بسته بندی
1 عدد سوئیچ (دستگاه خنثی)
1 عدد کابل برق (استانداردها در کشورهای مختلف متفاوت است)
- 1 عدد دفترچه راهنمای کاربر (شامل اطلاعات QIG)
- 1 جفت براکت نصب (قابل نصب در رک)
- اطلاعات جعبه حمل و نقل (اطلاعات زیر تقریباً دقیق است)
- اندازه محصول: 440*205*44 میلی متر
اندازه جعبه داخلی: 500*290*85 میلی متر
وزن محصول: 2.86 کیلوگرم
وزن بسته بندی: 3.39 کیلوگرم
اندازه جعبه اصلی: 520*445*310 میلی متر
تعداد بسته بندی: 5 عدد
وزن بسته بندی: 17.95 کیلوگرم
توجه
لوازم جانبی (ماژول نوری، پچ کورد و غیره) در جعبه بسته بندی گنجانده نشده است.
لطفاً آن را خودتان آماده کنید یا یک مجموعه کامل از ما خریداری کنید.
آداپتور برق هم در جعبه بسته بندی و هم در قیمت واحد گنجانده شده است.
چارچوب کنترل کیفیت
1. استانداردها: مطابق با ISO9001، CE، FCC، RoHS، IEEE، ITU-T؛ همسو با مشخصات مشتری و معیارهای عملکرد.
2. فرآیند: IQC → کنترل تولید → تست عملکرد → تست محیطی → Burn-in → بازرسی نهایی.
3. تست های کلیدی: توان عملیاتی، VLAN/QoS، PoE، دقت طول موج، OSNR، پایداری توان، دوام (40- تا 75+ درجه سانتیگراد).
4. ابزارها: OSA، مولد ترافیک، تحلیلگر پروتکل، محفظه های محیطی.
5. مدیریت: قابلیت ردیابی کامل، سوابق QC، بهبود مستمر از طریق RCA و بازخورد.
