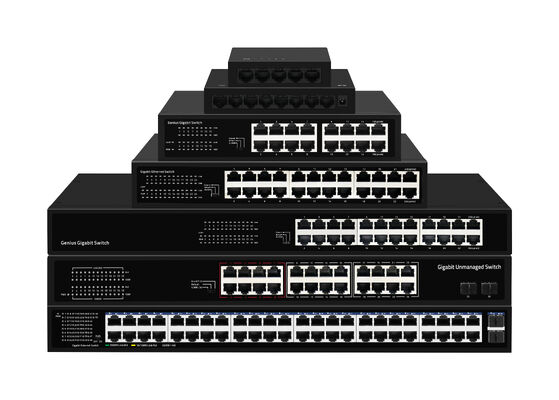

Olycom 24 پورت CCTV PoE سوئیچ با 2.5G فیبر لینک بالا
نکات برجسته محصول
- پورتهای PoE 24*1Gbps+ پورتهای SFP 2*2.5Gbps
- از IEEE802 پشتیبانی کنید.3، IEEE802.3u، IEEE802.3x، IEEE802.3ab، IEEE802.3z
- پورت های اترنت پشتیبانی 10/100/1000Mbps خود سازگاری
- پشتیبانی از باز کردن اتوماتیک پورت (Auto MDI/MDIX)
- اتخاذ مکانیسم ذخیره سازی و انتقال تبادل
- پورت های PoE به طور خودکار حالت نگهبان PoE را در حالت های Extend و VLAN فعال می کنند
- عملکرد هشدار حلقه پشتیبانی
- LED های نشان دهنده پانل وضعیت کار را نظارت می کنند و در تجزیه و تحلیل خطا کمک می کنند
- پورت های 1-2 پشتیبانی HiPoE 60W
- اولویت پشتیبانی PoE به صورت پیش فرض فعال می شود، با یک ترتیب اولویت از 1-24
ویژگی های سخت افزاری
|
توضیحات
|
مشخصات
|
|
مدل
|
OM-2(2)2424-PSE-GE
|
|
رابط
|
پورت های PoE 24*1Gbps
پورت های SFP 2*2.5Gbps
|
|
استاندارد بندر
|
IEEE 8023: پروتکل کنترل دسترسی رسانه ای اترنت (MAC)
IEEE 802.3i: 10BASE-T Ethernet
IEEE 802.3u: 100BASE-TX Fast Ethernet
IEEE 802.3ab: 1000BASE-T گیگابیت اترنت
IEEE 802.3z: 1000BASE-X گیگابیت اترنت (فایبر نوری)
IEEE 802.3x: کنترل جریان
|
|
تغییر پهنای باند
|
58 گيگابايت در ثانيه
|
|
نرخ انتقال بسته
|
43.15Mpps
|
|
پکیج بافر
|
8.4Mbit
|
|
جدول آدرس های MAC
|
16K
|
|
قاب بزرگ
|
12 کيلو بايت
|
|
VLAN
|
دامنه VLAN 1-4094، حداکثر فعال VLAN 31 است
|
|
روش انتقال
|
ذخیره و ارسال
|
|
استاندارد PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
ولتاژ خروجی پورت PoE
|
DC 44-57V
|
|
پورت های PoE
|
پورت های 3-24 PoE خروجی <30W
پورت های 1-2 از HiPoE 60W پشتیبانی می کنند
|
|
بودجه برق PoE
|
۲۸۰ وات
|
|
منبع برق
|
AC 100-240V 50/60Hz
DC 52V 5.77A
|
|
مصرف برق صفحه اصلی
|
15.59W
|
|
اطلاعات ساختار
|
ابعاد محصول: 440*204*44mm
ابعاد بسته بندی: 500*290*85 میلی متر
وزن خالص محصول: 2.84 کیلو
وزن ناخالص محصول: 3.42 کیلوگرم
|
|
اطلاعات بسته بندی
|
ابعاد کارتن: 520*445*310 میلی متر
بسته بندی مقدار: 5PCS
وزن بسته بندی: 18.1 کیلوگرم
|
|
محتوای بسته بندی
|
یک قطعه سوئیچ، یک قطعه کابل برق، یک قطعه راهنما، یک قطعه گواهینامه بازرسی، یک قطعه کیت نصب قفسه
|
|
مقدار فن
|
0
|
|
نصب
|
دسکتاپ، نصب در قفسه
|
|
حفاظت از افزایش
|
ولتاژ پورت: حالت مشترک 6KV، حالت فرقی 2KV (کلاس C)
ESD الکترواستاتیک: هوا 8KV، تماس 6KV (طبقه B)
منبع برق: حالت مشترک 4KV، حالت فرقی 2KV (طبقه B)
|
|
دمای کار
|
0 تا 40 درجه سانتیگراد
|
|
دمای ذخیره سازی
|
-40 تا 70 درجه سانتیگراد
|
|
عملیات رطوبت
|
10٪ تا 90٪، بدون فشرده سازی
|
|
رطوبت ذخیره سازی
|
5٪ تا 95٪، بدون فشرده سازی
|
|
LED سبز PWR
|
روشن: روشن
خاموش: خاموش
|
|
پورت های 1 تا 24
|
چراغ سبز روشن: 1Gbps لینک نرمال
چراغ زرد روشن: 10/100Mbps لینک نرمال
خاموش: پيوند مسدود شده
فلش کردن: انتقال داده
فلش کردن آهسته: هنگامی که یک حلقه محلی یا محصول متقاطع تشخیص داده می شود، پورت به آرامی فلش می کند
|
|
ال ای دی زرد PoE
|
روشن: PoE روشن است
خاموش: PoE خاموش شده
|
|
بندر 25-26
|
LED سبز روشن: 2.5Gbps لینک نرمال
چراغ زرد روشن: 1Gbps لینک نرمال
خاموش: پيوند مسدود شده
فلش کردن: انتقال داده
|
|
PoE Max LED سبز
|
خاموش: نشان می دهد که مصرف برق PoE کمتر از 90٪ است.
فلش کردن ((یک بار در ثانیه): نشان دهید که مصرف انرژی PoE 90٪ ≤ P ≤ 95٪
روشن: نشان می دهد که قدرت PoE در 95٪ استفاده شده است
|
|
دکمه های VLAN / پیش فرض / گسترش حالت
|
VLAN: حالت VLAN، پورت های 1-22 از یکدیگر جدا شده اند، با پورت های 25-26 ارتباط برقرار می کنند و به طور خودکار حالت PoE را فعال می کنند
حالت پیش فرض: حالت عادی، همه پورت ها می توانند با یکدیگر ارتباط برقرار کنند، فاصله انتقال در حدود 100 متر است، نرخ انتقال 10/100//1000Mbps سازگار است ((PoE Watchdog off)
گسترش: حالت گسترش، هنگامی که پورت PoE در حالت گسترش است، پورت های 17-24 10Mbps را برای گسترش فاصله انتقال به 250 متر و به طور خودکار حالت نگهبان PoE را فعال می کنند.
|
نمودار نصب
چارچوب QC
1استانداردهای کیفیت و انطباق
تجهیزات انتقال نوری صنعتی برای محیط های ارتباطی مهم طراحی شده اند که در آن ثبات در مسافت های طولانی، مقاومت الکترومغناطیسی و عملکرد مداوم ضروری است.برای اطمینان از عملکرد قابل اعتماد در شرایط سخت،تمام محصولات تحت یک سیستم مدیریت کیفیت جامع که با استانداردهای بین المللی صنعت مطابقت دارد، توسعه یافته و تولید می شوند..
فرآیند تولید و تأیید با موارد زیر مطابقت دارد:
* سیستم های مدیریت کیفیت ISO9001
* الزامات گواهینامه CE و FCC
* انطباق محیط زیست RoHS
* استانداردهای عملکرد دستگاه فیبر نوری IEC 61753
* ITU-T G.694.1 مشخصات طول موج برای سیستم های انتقال نوری
علاوه بر استانداردهای انطباق بین المللی، محصولات با توجه به شبکه های صنعتی و الزامات ارتباطات فیبر راه دور که معمولا در:
* سیستم های اتوماسیون صنعتی
* شبکه های ارتباطی برق
* زیرساخت های حمل و نقل
* سیستم های ترافیکی هوشمند
* تاسیسات نفت و گاز
* شبکه های ارتباطی راه آهن
* سیستم های امنیتی و نظارتی
توجه ویژه ای به قابلیت انتقال نوری، قابلیت ضد تداخل، حفاظت از افزایش و عملکرد ارتباطی پایدار در محیط های عملیاتی صنعتی پیچیده داده می شود.
2. فرآیند کنترل کیفیت
یک چارچوب کنترل کیفیت سختگیرانه از انتهای تا انتهای در سراسر منابع مواد، مونتاژ نوری، اعتباربخشی انتقال و بازرسی نهایی تحویل اجرا می شود.
2.1 بازرسی مواد ورودی
تمام اجزای نوری و الکترونیکی حیاتی قبل از ورود به خط تولید بررسی می شوند.
اهداف بازرسی شامل:
* فیبر نوری و اجزای پیچ
* کانکتورهای فیبر و آداپتورهای فیبر
* تراشه های انتقال نوری
* ماژول های قدرت صنعتی
* دستگاه های محافظت از افزایش و برق
* مجموعه های PCB و رابط های ارتباطی
* محفظه های فلزی و اجزای حرارتی
بازرسی ورودی ثبات قطعات، ثبات انتقال و قابلیت اطمینان طولانی مدت در شرایط عملیاتی صنعتی را تضمین می کند.
2.2 مونتاژ تولید و کنترل اتصال نوری
در طول تولید، روش های سختگیرانه مونتاژ برای حفظ انتقال سیگنال نوری پایدار و یکپارچگی مکانیکی اجرا می شود.
نقاط اصلی کنترل عبارتند از:
* بررسي تراز مسیر نوري
* بازرسی دقیق اتصال فیبر
* سازگاری ورودی کانکتور
* بازرسی جوش PCB
* بررسي سپر و زمين
* تایید ساختار تبعید حرارتی
پرسنل تولید و سیستم های بازرسی خودکار به طور مشترک کیفیت مونتاژ را برای کاهش از دست دادن سیگنال و بهبود ثبات انتقال بررسی می کنند.
2.3 بررسی عملکرد عملکردی و انتقال
هر واحد قبل از ارسال از آزمون های کامل انتقال و ارتباطات عبور می کند.
روش های آزمایش شامل:
* بررسي شاخص انتقال نوري
* آزمایش عملکرد انتقال رله
* تست ثبات انتقال بسته
* اعتبارسنجی ضخیم سازی نوری
* بررسي تماميت پيوند
* آزمایش پیوستگی ارتباطات فیبر
* تأیید مسیر انتقال اضافی
* بررسي ارتباطات اترنت و پروتکل صنعتي
محصولات تحت بارهای شبکه شبیه سازی شده آزمایش می شوند تا عملکرد پایدار ارتباطات نوری را در مسافت های طولانی تضمین کنند.
2.4 آزمایش حفاظت و قابلیت اطمینان
تجهیزات انتقال نوری صنعتی باید با اطمینان در شرایط پر سر و صدا و محیط زیست کار کنند.
برای اطمینان از قابلیت اطمینان در میدان، محصولات تحت:
* آزمایش محافظت از افزایش
* تست ایمنی ESD
* بررسي مقاومت به تداخل الکترومغناطيسي
* آزمایش تحمل نوسانات قدرت
* تست استرس در عملیات مستمر
* آزمایشات چرخه حرارتی و عملکرد در دمای بالا / پایین
این روش ها به تأیید ثبات ارتباطات در سناریوهای پیاده سازی صنعتی دنیای واقعی کمک می کنند.
2.5 پیری و بازرسی نهایی
قبل از ارسال، تمام تجهیزات تحت آزمایش های طولانی مدت و آزمایشات رگرسیون قرار می گیرند.
این فرآیند شامل:
* آزمایش عملیات بدون وقفه در طول مدت طولانی
* نظارت بر ثبات در هنگام فشار حرارتی
* آزمایش رگرسیون با عملکرد کامل
* چک سازگاری سیگنال نوری
* بررسي پورت و رابط
* بررسی برچسب گذاری و شماره سریال
تنها محصولاتی که با موفقیت از تمام مراحل اعتباربخشی عبور می کنند برای تحویل تأیید می شوند.
3موارد آزمون قابلیت اطمینان و عملکرد
برای اطمینان از استفاده پایدار در محیط های ارتباطی فیبر صنعتی، محصولات در چندین پارامتر نوری و محیطی آزمایش می شوند.
موارد اصلی تأیید عبارتند از:
* از دست دادن ورودی نوری
* تحمل پراکندگی
* قابلیت انتقال راه دور
* عملکرد انتقال رله نوری
* قابلیت مقاومت در برابر ESD
* عملکرد حفاظت از صاعقه و افزایش
* ثبات ارتباطات تحت تداخل الکترومغناطیسی
* سازگاری با دمای وسیع (-40°C تا 75°C)
این آزمایش ها به تأیید کیفیت انتقال نوری و دوام طولانی مدت سخت افزار کمک می کنند.
4تجهیزات آزمون حرفه ای
تجهیزات پیشرفته آزمایش نوری و محیط زیست در طول فرآیند QC برای اطمینان از اعتبار دقیق و اندازه گیری عملکرد قابل تکرار استفاده می شود.
ابزارهای اصلی آزمایش عبارتند از:
* رفلکتومترهای اپتیکال زمان دامنه (OTDR)
* تست کننده های از دست دادن فیبر نوری
* اندازه گیری قدرت نوری
* شبیه سازهای ESD
* سیستم های تست حفاظت از افزایش و برق
* اتاق های دمای محیطی
* آنالیزرهای ارتباطی صنعتی
* قفسه های طولانی مدت
این ابزارها امکان شبیه سازی دقیق محیط های پیاده سازی دنیای واقعی را فراهم می کنند و به اطمینان از عملکرد پایدار ارتباطات نوری در برنامه های کاربردی صنعتی کمک می کنند.
5. سیستم مدیریت ردیابی و کیفیت
یک سیستم ردیابی کامل برای تمام محصولات انتقال نوری صنعتی اجرا می شود.
هر دستگاه با:
* اطلاعات دسته تولید
* سوابق آزمون مسیر نوری
* داده های آزمایش پیری و قابلیت اطمینان
* سوابق منابع اجزای
* اسناد کیفیت تامین کننده
* برنامه فرم و تاریخچه پیکربندی
* گزارش های بازرسی نهایی
این سیستم مدیریت کیفیت امکان ردیابی موثر مشکلات، پشتیبانی طولانی مدت چرخه عمر و بهینه سازی مداوم تولید را فراهم می کند.
چارچوب ردیابی به ویژه برای پروژه های صنعتی و زیرساخت ها که در آن تداوم عملیاتی و قابلیت مشاهده تعمیرات بسیار مهم است، مهم است.
6. بهبود مداوم و بهینه سازی قابلیت اطمینان
بهبود کیفیت به طور مداوم از طریق تجزیه و تحلیل تولید، بازخورد در زمینه و جمع آوری داده های راه اندازی طولانی مدت هدایت می شود.
فعالیت های بهینه سازی مستمر شامل:
* تجزیه و تحلیل ثبات انتقال نوری
* شبیه سازی و بازتولید خطا در محل
* ارتقای ساختار ضد تداخل
* بهینه سازی حفاظت از تورم و برق
* بهبود مدیریت حرارتی
* ارزیابی عملکرد کیفیت تامین کننده
* اصلاح فرآیند تولید
با بهبود مداوم طراحی محصول، استانداردهای آزمایش و سازگاری تولید، قابلیت اطمینان و ثبات کلی سیستم های انتقال نوری صنعتی می تواند بیشتر افزایش یابد.
The ultimate objective is to provide highly reliable optical communication equipment capable of maintaining stable long-distance transmission performance in complex industrial and outdoor environments while minimizing communication interruption and field failure rates.
