بسته شدن تماس با فیبر نوری 8 کانال دو طرفه DIN35 نصب شده CE

بسته شدن کنتاکت صنعتی Olycom از طریق مبدل لینک فیبر نوری

مقدمه

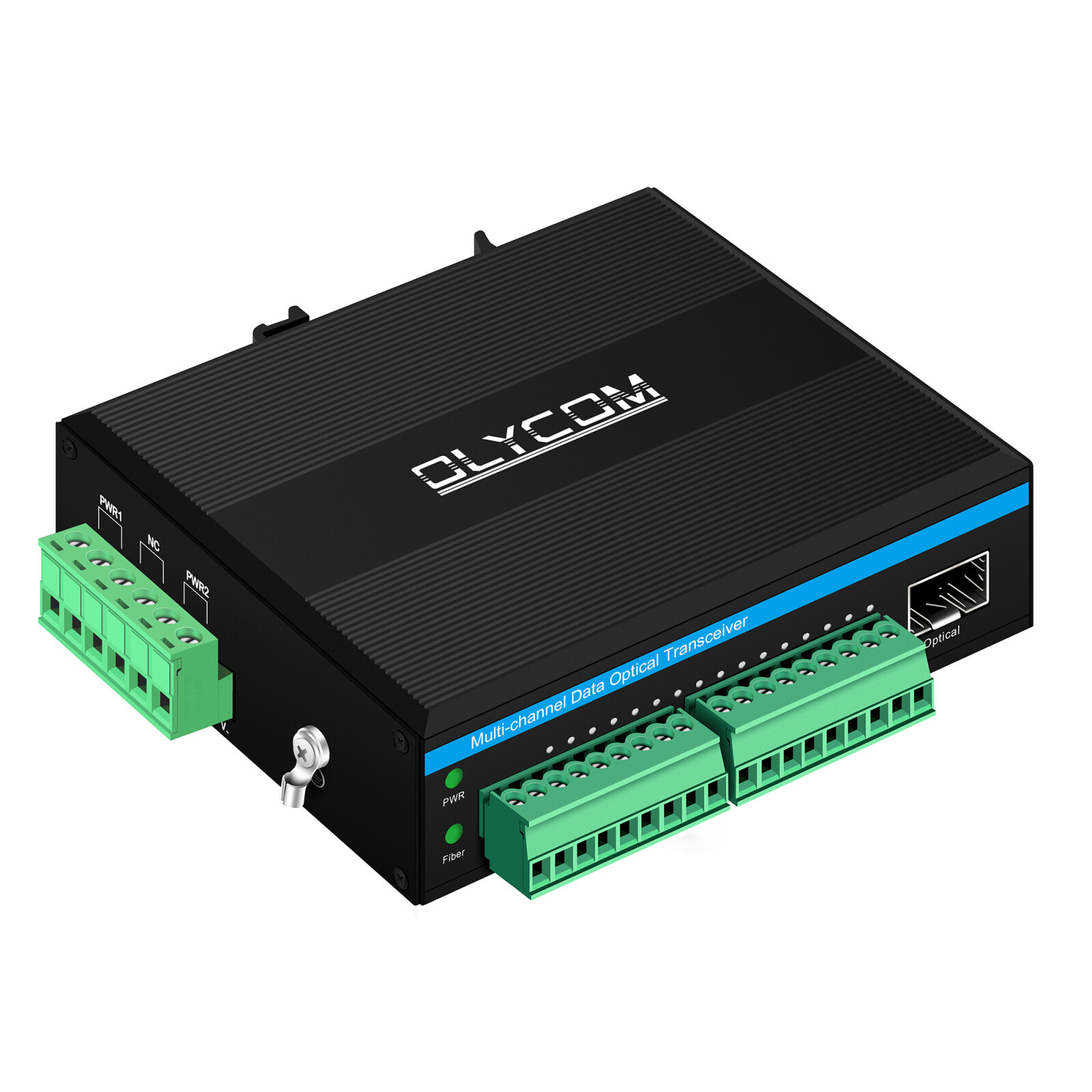

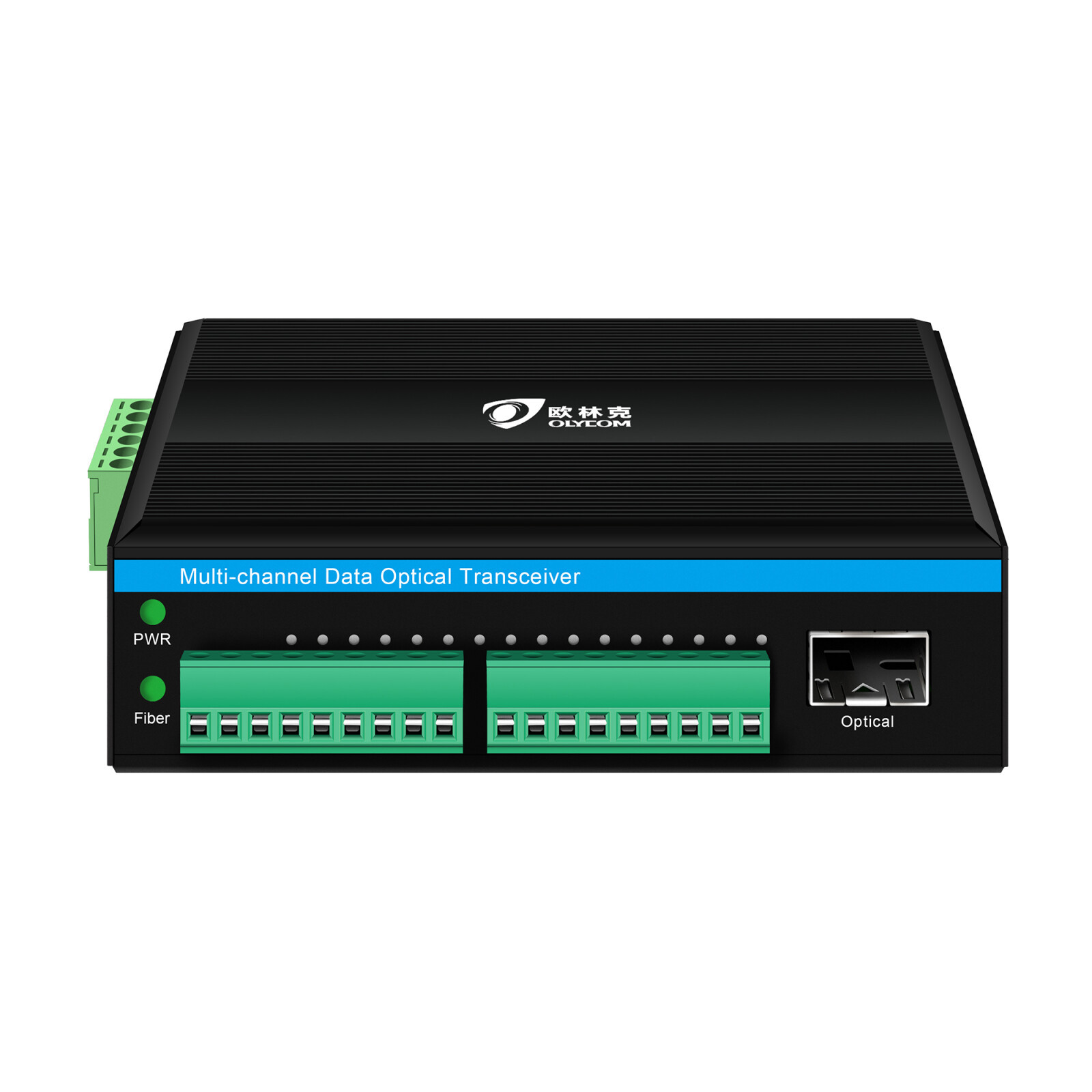

• Olycom IM610-8KWTR که برای سیستم‌های نظارت و کنترل حیاتی طراحی شده است، یک مبدل نوری الکترونیکی مستحکم و قابل نصب با Din-rail است که حداکثر هشت سیگنال بسته شدن تماس مستقل (آلارم/دودویی) را روی یک فیبر نوری منتقل می‌کند.
• با بهره گیری از فناوری WDM (Wavelength Division Multiplexing)، ارتباطات دوطرفه تمام دو طرفه را تنها در یک رشته به دست می آورد و هزینه های زیرساخت کابل را به شدت کاهش می دهد و استقرار در مسافت طولانی را ساده می کند.
• محدوده وسیع ولتاژ ورودی (12-52 ولت DC) و انتخاب اجزای درجه صنعتی آن، عملکرد قابل اعتماد را در محیط‌های سخت، از سرمای انجماد گرفته تا گرمای سوزان، تضمین می‌کند و آن را به یک ستون فقرات ایده‌آل برای شبکه‌های سنجش و محرک توزیع شده تبدیل می‌کند.

نقاط گلوله

• ایزولاسیون گالوانیکی واقعی - EMI، RFI و حلقه‌های مشکل‌ساز زمین را حذف می‌کند و از انتقال سیگنال تمیز حتی در پست‌های پر سر و صدا یا طبقات کارخانه اطمینان می‌دهد.
• بودجه نوری بسیار زیاد - از تلفات پیوند تا 30 دسی بل پشتیبانی می کند و امکان نصب انعطاف پذیر در فواصل از 2 کیلومتر (چند حالته) تا 80 کیلومتر (تک حالت) را بدون تکرار کننده فراهم می کند.
• سازگاری همه کاره I/O - سیگنال های سوئیچ TTL، RS‑232/422/485 یا خشک کنتاکت را می پذیرد و خروجی می دهد و می تواند خروجی های رله را برای کنترل مستقیم محرک هدایت کند.
• ماندگاری ساخته شده - از 40- تا +75 درجه سانتیگراد کار می کند و 0 تا 95٪ رطوبت غیر متراکم را تحمل می کند، با حفاظت یکپارچه در برابر صاعقه/ موج برای نصب در فضای باز یا در معرض.

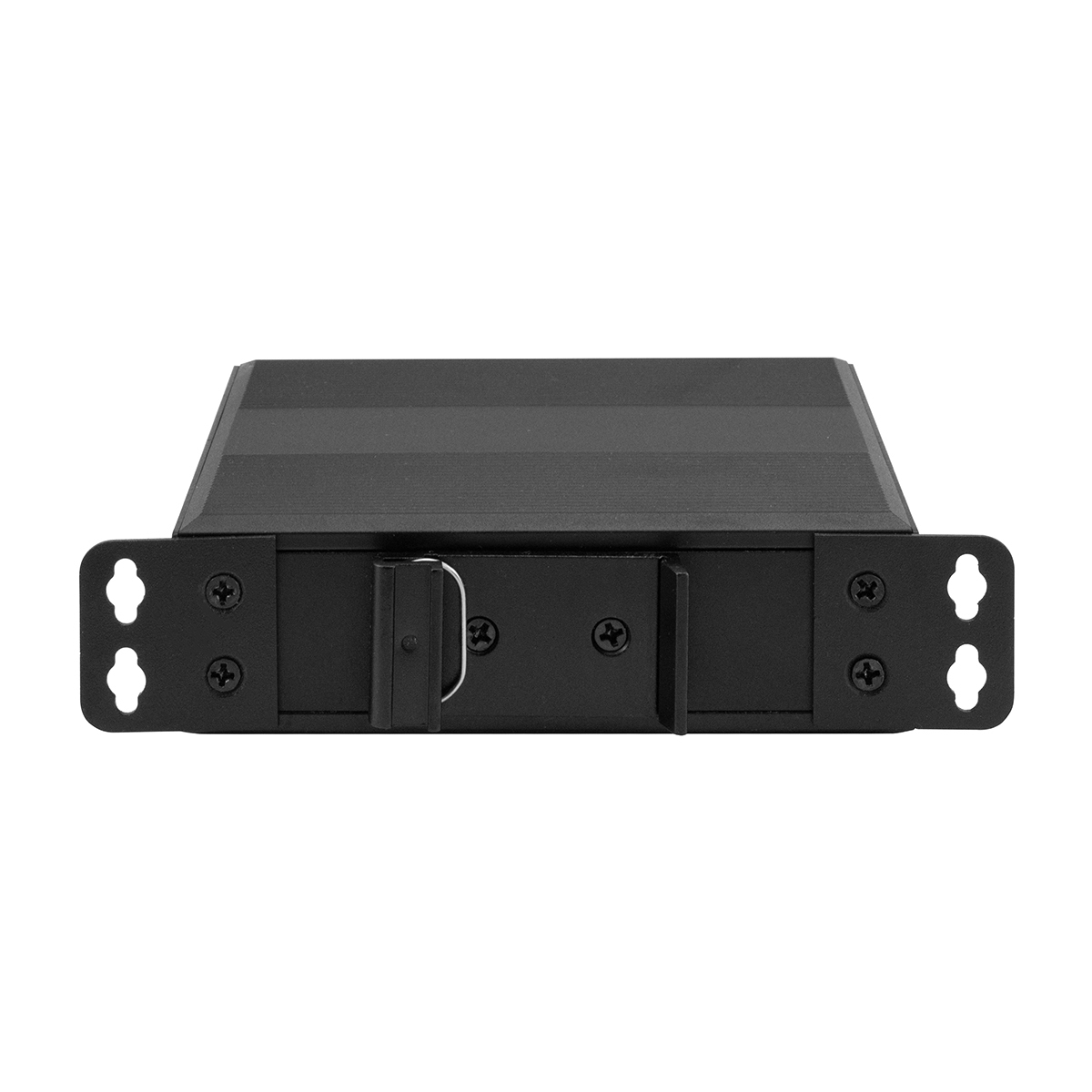

• جمع و جور و ابزار پسند – محفظه 113.8×93×35 میلی متری با صرفه جویی در فضا، وزن سبک 0.30 کیلوگرم، و رابط نوری مبتنی بر SFP، امکان تعویض سریع میدان و ارتقاهای مقاوم در آینده را فراهم می کند.

کاربرد

• IM610-8KWTR در سناریوهایی که نظارت بر وضعیت قابل اعتماد و از راه دور و کنترل از راه دور بسیار مهم است، برتر است.
• موارد استفاده معمولی عبارتند از:
• زیرساخت های حمل و نقل – پانل های هشدار ایستگاه عوارض، تشخیص نفوذ محیطی بزرگراه و سیستم های تماس اضطراری تونل.
• شبکه‌های نظارت شهری – بازخورد وضعیت چراغ راهنمایی در سطح شهر و بازنگری حسگر امنیتی برای طرح‌های شهر ایمن.
• دارایی های صنعتی و تاسیساتی - هشدارهای سطح مخزن از راه دور، نظارت بر موقعیت شیر ​​خط لوله، و گزارش وضعیت قطع کننده پست در بخش های نفت، گاز و برق.
• اماکن عمومی و تأسیسات حیاتی – حسگرهای آتش/تهاجم در استادیوم ها، فرودگاه ها، ایستگاه های راه آهن
• پخش و رویدادها - سیگنال‌دهی خطای تجهیزات بی‌درنگ برای زنجیره‌های انتقال زنده تلویزیونی/صوتی، که از تحویل بی‌وقفه برنامه اطمینان می‌دهد.

بعد

چارچوب QC

1. استانداردها
مطابق با ISO9001، CE، FCC، RoHS، IEEE، ITU-T
با مشخصات مشتری و معیارهای کلیدی عملکرد هماهنگ شوید

2. فرآیند
IQC: بررسی قطعات (اپتیک، PCB، برق)
تولید: AOI + تایید مونتاژ
عملکردی: توان عملیاتی، VLAN/QoS، طول موج، OSNR
قابلیت اطمینان: تست دما، رطوبت، ارتعاش
Burn-in: تنش بار + نظارت بر پایداری
نهایی: بازرسی + بررسی عملکرد کامل

3. ابزار
OSA، مولد ترافیک، تحلیلگر پروتکل
سیستم های تست محیطی و ارتعاشی

4. سیستم
قابلیت ردیابی کامل، سوابق تست، نرم افزار QC

5. بهبود
تجزیه و تحلیل علت ریشه + حلقه بازخورد مشتری
