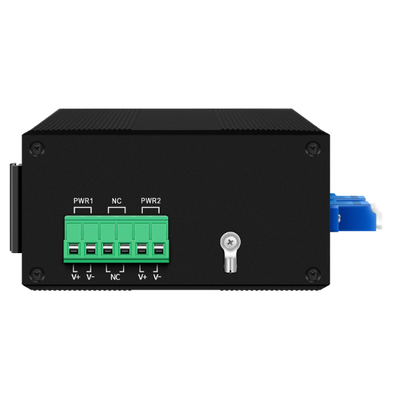

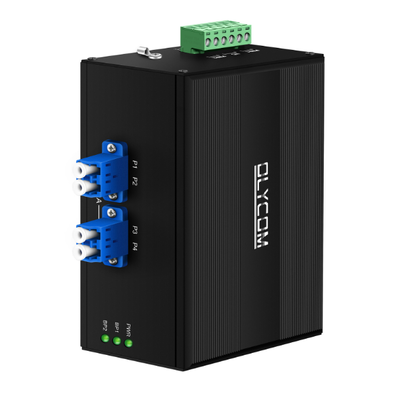

واحد بای پس فیبر دو توان AC/DC Olycom
مقدمه
- این واحد بای پس فیبر Olycom که به عنوان یک محافظ مسیر نوری ایمن برای زیرساخت های ارتباطی فیبر با چگالی بالا طراحی شده است، انتقال سیگنال نوری پایدار و فوق العاده پایدار را تحت سناریوهای عملیاتی پیچیده ارائه می دهد. این مدار سوئیچینگ نوری مستقل را با معماری منبع تغذیه دوگانه AC/DC، مجهز به سوئیچ کنترل تاخیر DIP قابل تنظیم برای تطبیق انعطاف پذیر تست نوری خودکار، نظارت بر زمان واقعی شبکه و سناریوهای حفاظت از لینک اضطراری، ادغام می کند.
- هنگامی که اختلالات برق یا خرابی تجهیزات رخ می دهد، ماژول به طور خودکار سیگنال های فیبر را برای دور زدن کانال ها تغییر مسیر می دهد تا از قطع کامل شبکه جلوگیری کند. محفظه فلزی فشرده صنعتی آن از نصب ریل DIN، کابینت های ارتباطی صنعتی کاملاً منطبق، قاب های توزیع نوری مرکز داده و سیستم های تست نوری پشتیبانی می کند و به عنوان یک جزء حیاتی قابلیت اطمینان برای حفظ انتقال بی وقفه داده فیبر عمل می کند.
مشخصات
|
نام محصول
|
بای پس فیبر
|
|
رابط برق
|
بلوک ترمینال صنعتی استاندارد
|
|
حفاظت از قطبیت
|
پشتیبانی کنید
|
|
رابط فیبر نوری
|
LC
|
|
محدوده طول موج
|
850±40/1300±40nm. 1260 تا 1650 نانومتر
|
|
طول موج تست
|
850/1300 نانومتر؛ 1310/1550 نانومتر
|
|
درج Loss
|
نوع: 0.6 dB حداکثر: 1.0 dB ; نوع: 0.6dB حداکثر: 1.0dB
|
|
ضرر برگشتی
|
MM≥30 دسی بل SM≥50 دسی بل
|
|
گفتگوی کانال
|
MM≥30 دسی بل SM≥50 دسی بل
|
|
از دست دادن پلاریزاسیون
|
≤0.05 دسی بل
|
|
از دست دادن طول موج
|
≤0.05 دسی بل
|
|
کاهش دما
|
≤0.05 دسی بل
|
|
تکرارپذیری
|
≤0.05 دسی بل
|
|
ورودی برق
|
DC: 12-52VDC، AC: 110-240VAC
|
|
عمر سرویس
|
≥100000000 بار
|
|
زمان تعویض
|
≤10 میلی ثانیه
|
|
انتقال قدرت نوری
|
≤500 مگاوات
|
|
محیط زیست
|
دمای کار: -20 تا 70 درجه سانتی گراد
دمای نگهداری: -40 تا 85 درجه سانتی گراد
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی راه راه
کلاس ایمنی: IP40
ابعاد: 113.8 × 93 × 46 میلی متر
روش نصب: نصب در ریل
|
نمای کلی سوئیچینگ DIP
این واحد بای پس فیبر دارای یک آرایه سوئیچ DIP کشویی 8 موقعیتی است که منحصراً به کنترل زمانبندی تأخیر روشن شدن اختصاص داده شده است.
هر ضامن مربوط به یک پارامتر تاخیر 1 تا 8 دقیقه ای ثابت است که پیکربندی دستی با یک کلیک را بدون نرم افزار یا کنترلرهای خارجی ارائه می دهد.
این یک ویژگی سفارشی سازی اصلی است که برای تست نوری و سناریوهای بازیابی شبکه مرحلهای طراحی شده است.
منطق کاری اصلی
1. پیشفرض کارخانه (همه DIP سوئیچها خاموش)
هنگامی که هر سوئیچ در موقعیت خاموش می ماند، مدار تایمر تاخیر به طور کامل غیرفعال می شود. پس از بازیابی نیرو، بای پس فیبر فوراً به مسیرهای نوری کار معمولی با زمان انتظار صفر برمیگردد، که با اکثر پیادهسازیهای استاندارد نظارت بر ارتباطات که نیاز به بازیابی فوری پیوند پس از بازیابی برق دارند، مطابقت دارد.
2. فعالسازی با تأخیر (تک سوئیچ روشن، بقیه خاموش)
برای فعال کردن عملکرد زمانبندی، یکی از کلیدهای DIP تعیینشده را روی ON قرار دهید. هر موقعیت به یک مدت زمان شمارش معکوس ثابت نقشه میدهد:
1 دقیقه DIP ON: 1 دقیقه نگه داشتن حالت بای پس قبل از بازگشت به کانال نوری معمولی
2 دقیقه DIP ON: 2 دقیقه تاخیر
3 دقیقه DIP ON: 3 دقیقه تاخیر
4 دقیقه DIP ON: 4 دقیقه تاخیر
5 دقیقه DIP ON: 5 دقیقه تاخیر
6 دقیقه DIP ON: 6 دقیقه تاخیر
7 دقیقه DIP ON: 7 دقیقه تاخیر
8 دقیقه DIP ON: 8 دقیقه تاخیر
3. توالی عملیات کامل با تاخیر فعال است
قطع برق رخ می دهد → دستگاه به طور خودکار برای دور زدن مسیر نوری می پرد تا فیبر ستون فقرات را متصل نگه دارد.
منبع تغذیه بازیابی می شود ← تایمر با توجه به مقدار از پیش تعیین شده DIP شروع به شمارش معکوس می کند
در طول پنجره شمارش معکوس، ماژول در حالت بای پس قفل می ماند و به کانال عادی باز نمی گردد.
پس از سپری شدن زمان از پیش تعیین شده، سوئیچ نوری به طور خودکار به حالت مسیریابی سیگنال استاندارد برمی گردد
قوانین استفاده از کلید
هر بار فقط یک سوئیچ DIP را روی ON قرار دهید. چند سوئیچ روشن به طور همزمان باعث اختلال در منطق زمان بندی و رفتار تاخیر نامشخص می شود.
هر گونه تنظیم در تنظیمات DIP تنها پس از اینکه دستگاه تحت یک چرخه کامل برق قرار گیرد، اعمال می شود.
در صورت قطع مجدد برق در مرحله شمارش معکوس، تایمر به طور خودکار تنظیم مجدد می شود.
سناریوهای کاربردی برای تابع تاخیر DIP
1. تست دسته ای مولفه نوری خودکار
مهندسان برای رزرو زمان کافی برای کالیبراسیون ابزار، نمونه برداری از داده ها و تنظیم مجدد تجهیزات بدون سوئیچینگ مسیر نوری غیرمنتظره در اواسط آزمایش، یک تاخیر 1 تا 8 دقیقه ای تعیین کردند.
2. بازیابی خطای شبکه چند مرحله ای
برای شبکههای فیبر مقیاس بزرگ با چندین دستگاه آبشاری، تنظیمات تأخیر متناوب از تعویض همزمان مسیر نوری انبوه جلوگیری میکند که ممکن است موجهای گذرا سیگنال یا فلاپ شدن پیوند را ایجاد کند.
3. تعمیر و نگهداری تجهیزات در محل
هنگام تعویض فرستندههای نوری یا گرههای میانی، تکنسینها تاخیر بیشتری را برای حفظ اتصال بای پس در سراسر پنجره تعمیر و نگهداری بدون پیکربندی مجدد دستی تعیین میکنند.
4. سیستم های انتقال نوری صنعتی
سوئیچینگ زماندار پایدار از تغییر مسیرهای نوری مکرر ناشی از افت لحظه ای توان در محیط های خشن نیرو در کارخانه، انرژی و حمل و نقل ریلی جلوگیری می کند.
ویژگی های کلیدی
1. عملکرد نوری برتر
دارای تلفات درج بسیار کم و حداقل تضعیف سیگنال ناشی از طول موج/دما/پلاریزاسیون، همراه با سرکوب تداخل برجسته برای حذف تداخل سیگنال بین کانالهای فیبر. نسخه های فیبر چند حالته و تک حالته نیازهای انتقال سیگنال نوری باند کامل را برآورده می کنند.
2. کنترل تاخیر زمانی انعطاف پذیر
سوئیچ DIP چند سرعته داخلی با حالتهای تاخیر قابل تنظیم 1 تا 8 دقیقه. پیشفرض کارخانه، عملکرد تاخیر را برای سوئیچینگ فوری غیرفعال میکند و زمانبندی ماشه سفارشیشده را برای گردشهای کاری تست نوری خودکار فعال میکند.
3. ورودی دوگانه توان اضافی
از دسترسی دوگانه ولتاژ 12-52 VDC و 110-240 VAC با محافظت داخلی در برابر قطبیت معکوس پشتیبانی می کند، که به طور موثر از عدم تطابق منبع تغذیه از آسیب رساندن به اجزای نوری و الکتریکی داخلی جلوگیری می کند.
4. سازگاری صنعتی قوی
دامنه دمای عملیاتی گسترده از -20 درجه سانتیگراد تا 70 درجه سانتیگراد، محفظه فلزی ضد گرد و غبار IP40، عمر طولانی بیش از 100 میلیون چرخه سوئیچینگ و سرعت سوئیچینگ سیگنال ≤10 میلی ثانیه برای عملیات صنعتی مداوم طولانی مدت.
5. استقرار فشرده و آسان
پورت های فیبر LC استاندارد و اتصالات برق ترمینال صنعتی؛ طراحی نصب ریل DIN باعث صرفه جویی در فضای کابینت می شود که به طور یکپارچه با سیستم های ارتباطی فیبر یکپارچه با چگالی بالا سازگار است.
بعد
