اولیکوم صنعتی گیگابیت PoE EPON GPON
مقدمه

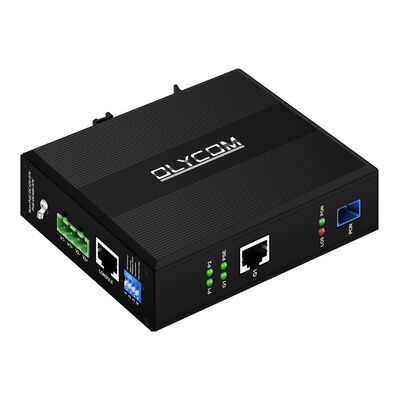

OLYCOM IM-ON100P به عنوان یک واحد شبکه نوری xPON صنعتی قوی ساخته شده است تا دسترسی فیبر یکپارچه و منبع برق PoE را برای پیاده سازی های صنعتی در زمینه ارائه دهد.
این ONU دو حالت به طور یکپارچه از هر دو چارچوب دسترسی EPON و GPON پشتیبانی می کند و نیاز به ذخیره سخت افزار جداگانه برای دستگاه های مختلف OLT میزبان PON را از بین می برد.
این واحد برای مقاومت در برابر شرایط محیطی صنعتی شدید طراحی شده است و ترکیبی از سخت افزار درجه حرارت بالا، نصب ریل DIN و محافظت از محفظه IP40 در کنار خروجی PoE IEEE 802.3af / at است.
این یکپارچه قابلیت های پیشرفته لایه 2 و لایه 3 برای ساده سازی انتقال پهنای باند بالا برای دوربین های نظارتی است.سنسورهای صنعتی و ترمینال های PLC در زمینه از طریق ستون فقرات فیبر نوری منفعل.
نظارت داخلی، گسترش انتقال PoE 250 متر و ابزارهای مدیریت از راه دور جامع، عملیات طولانی مدت در محل و عیب یابی خطا در سایت های صنعتی بدون سرنشین را ساده می کند.
داده های فنی
|
نام محصول
|
درجه صنعتی گگابیت تک پورت xPON ONU
|
|
شماره مدل
|
IM-ON100P
|
|
PON
|
1*SC/UPC یا SC/APC
|
|
طول موج
|
انتقال: 1310nm
دریافت: 1490nm
|
|
احساساتی باشید
|
>-28dBm
|
|
لن پورت
|
1*10/100/1000BASE-T
|
|
مصرف برق
|
ولتاژ ورودی: DC 44-57V
PoE از/در (15.4W/30W)
اتصال معکوس: پشتیبانی
|
|
محیط زیست
|
دمای کار: -40°75°C
دمای ذخیره سازی: -40°C تا 85°C
رطوبت کاری: 10٪ ٪ 90٪ ، بدون فشرده سازی
رطوبت مخزن: 10٪ ٪ 95٪ ، بدون فشرده سازی
|
|
EMC
|
EC 61000-4-2 (ESD): سطح 4 (افزایش تماس ±skV،افزایش هوا ±1skV)
IEC 61000-4-4 (EFT):سطح 4 (قدرت: +4kV؛ پورت Ethenet: +2kV)
IEC 61000-4-5 (طوفان): سطح 4 (قدرت: حالت معمولی ±4kV، حالت دیفرانسیل ±2kV)
IEC 61000-4-5 (Surge): سطح 4 (پورت اترنت: حالت مشترک ± 4kV، حالت تفاوتی ± 2kV)
|
|
امنیت
|
علامت CE، تجاری
CE/LVD EN60950
|
|
اطلاعات مکانیکی
|
پوسته: پوسته فلزی لوله دار
کلاس ایمنی: IP40
ابعاد: 138 x 93 x 35mm
روش نصب: نصب روی ریل
|
|
تضمین
|
سه سال
|
|
نرم افزار
|
|
سازگاری استاندارد
|
مطابق با استانداردهای IEEE 802.3ah و ITU-T G.984
|
|
حفاظت از امنیت
|
از سرکوب طوفان پخش پشتیبانی می کند
|
|
مدیریت هوشمند
|
پشتیبانی از کشف خودکار ONU، تشخیص پیوند و ارتقاء از راه دور نرم افزار
|
|
پخش چندگانه
|
از حالت IGMP شفاف / جاسوسي / پروکسی پشتیبانی می کند
|
|
ثبت نام انعطاف پذیر
|
پشتیبانی از چندین روش ثبت نام
|
|
مدیریت پهنای باند
|
پشتیبانی از تخصیص پهنای باند پویا (DBA)
|
|
انزوا شبکه
|
پشتیبانی از پیکربندی پورت VLAN
|
|
مسیر
|
پشتیبانی از تابع مسیریابی لایه 3
|
|
مدیریت MAC
|
پشتیبانی از یادگیری آدرس MAC
|
|
تشخیص اشتباه
|
پشتیبانی از عملکرد هشدار شکست برق، که برای عیب یابی به شکست لینک مناسب است
|
|
کنترل ترافیک
|
پشتیبانی از محدوده نرخ مبتنی بر پورت و کنترل پهنای باند
|
|
بهینه سازی انتقال
|
پشتیبانی از کنترل ترافیک بندر
|
ویژگی های کلیدی
- پورت PON دو حالت سازگار EPON/GPON با انتقال نوری 2.5G، بدون تغییر حالت دستی، به طور خودکار ساز و ساز OLT صنعتی برند اصلی را سازگار می کند
- پورت واحد 10/100/1000Mbps PoE LAN سازگار با استانداردهای IEEE 802.3af (15.4W) / at (30W) ، سوئیچ DIP امکان گسترش سیگنال PoE 250m را فراهم می کند
- پورت عیب یابی کنسول مستقل برای پیکربندی آفلاین محلی و تشخیص خطای میدان بدون دسترسی به وب
- مکانیسم نظارت سخت افزاری به طور خودکار ترمینال های PoE را در حالت آفلاین بازیابی می کند تا از قطع دائمی دستگاه در محیط های صنعتی ناپایدار جلوگیری شود
- پوشش حفاظتی فلزی موج دار IP40، طراحی نصب ریل DIN برای متناسب شدن با کابینت های کنترل صنعتی استاندارد
- طیف گسترده ای از دماهای کار از -40 °C تا 75 °C، عملکرد پایدار در زیر ایستگاه های یخ زده در فضای باز و کارگاه های کارخانه با دمای بالا
- ورودی برق دوگانه DC 44 ′′ 57V با محافظت از اتصال معکوس، جلوگیری از وقفه از خرابی مدار قدرت واحد
- معماری سوئیچینگ ذخیره و پیشبرد از دست دادن بسته را برای جریان ویدئویی با وضوح بالا و داده های کنترل صنعتی در زمان واقعی به حداقل می رساند
- عملکرد کامل ضد تداخل EMC سطح 4 در برابر ESD، EFT و تداخل افزایش از تجهیزات برق کارخانه
- پشتیبانی عملکردی شبکه غنی: تخصیص پهنای باند پویا DBA، IGMP multicast، انزوا VLAN پورت، مسیریابی استاتیک و سرکوب طوفان پخش
- مجموعه کامل عملیات از راه دور از جمله کشف خودکار ONU، ارتقاء نرم افزار از راه دور، هشدار شکست برق و محدود کردن سرعت پورت
- پلت فرم مدیریت وب داخلی با کنترل قدرت PoE، راه اندازی مجدد خودکار دستگاه های آفلاین، فیلترسازی MAC و سیاست های امنیتی فایروال
درخواست
1. ستون فقرات نظارت تصویری صنعتی
در گره های توزیع فیبر برای تامین انرژی دوربین های PoE IP در خطوط تولید کارخانه، مناطق امنیتی محیط بیرونی و ایستگاه های برق بدون نظارت استفاده می شود.
گسترش PoE در مسافت های طولانی نیاز به جعبه های توزیع برق میانگین بین کابینت های فیبر و ترمینال های دوربین را از بین می برد.
2شبکه های کنترل فرآیند صنعتی
اتصال کنترل کننده های PLC، سنسورهای کسب داده های صنعتی و ماژول های نظارت بر لبه از طریق زیرساخت های PON نوری غیرفعال.
مسیریابی لایه 3 و انزوا VLAN ترافیک سیگنال کنترل را از داده های ویدئویی جدا می کند تا اولویت انتقال کنترل صنعتی را تضمین کند.
3سایت های ساحلی بدون سرنشین در فضای باز
مناسب برای نظارت جاده ای بزرگراه، جمع آوری داده های منطقه معدن و شبکه های لبه ای نیروگاه های انرژی باد / خورشیدی جدید.
سخت افزار با دمای بالا و مقاومت در برابر افزایش انرژی باعث از بین بردن آسیب ناشی از آب و هوای سخت بیرون و تداخل برق می شود.
4دسترسی نوری FTTO/FTTB شرکت
به عنوان ترمینال دسترسی فیبر برای ساختمان های اداری پارک صنعتی، مناطق اداری کارخانه و شبکه های شعبه دانشگاه استفاده می شود.
خروجی PoE یکپارچه هزینه های اضافی انتشار سوئیچ PoE را برای تلفن های VoIP دسکتاپ و دستگاه های نظارتی کوچک کاهش می دهد.
5سیستم های شبکه حمل و نقل هوشمند
در نظارت بر تونل، تجهیزات ایستگاه های اتوبان و شبکه های سنسور در کنار راه آهن استفاده می شود.
تشخیص حلقه و مسدود کردن اتوماتیک پورت از طوفان های پخش ناشی از خط خط فیلدی جلوگیری می کند.
6زیرساخت های عمومی شهرداری هوشمند
از نظارت بر چراغ های خیابانی شهر، سنسورهای کیفیت هوای محیطی و سیستم های دوربین امنیتی عمومی جامعه که در شبکه های PON فیبر شهری مستقر شده اند پشتیبانی می کند.
برنامه ریزی قدرت PoE با زمان از طریق کنسول وب مصرف برق غیر ضروری را برای ترمینال های ساحلی بیکار کاهش می دهد.
نگهبان PoE
