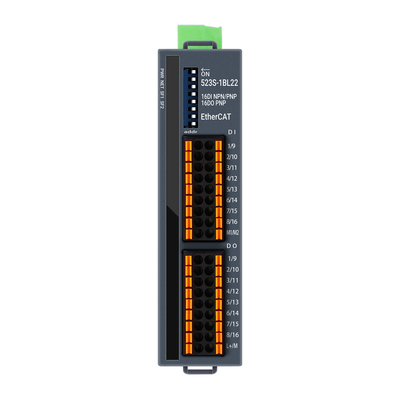

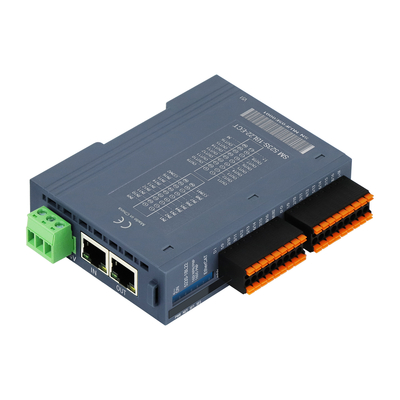

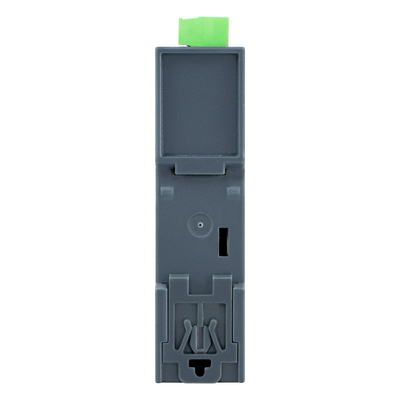

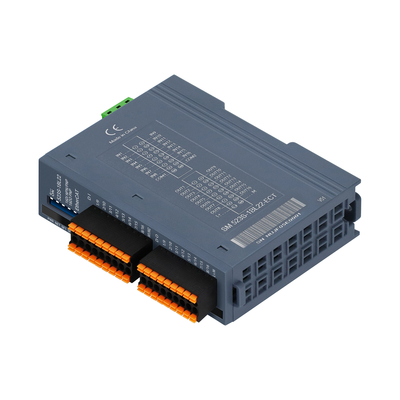

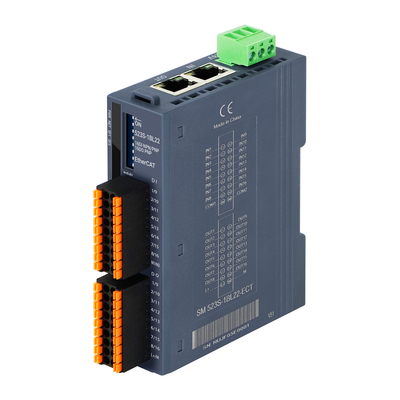

100Mbit/s 2 پروتکل RJ45 EtherCAT سیستم I/O PAL
16DI 16DO خروجی PNP Din Rail I/O Module
ویژگی های محصول سیستم I/O PAL
مشخصاتازکوپلر کششی EtherCAT
مدل | ماژول برده OM52xS EtherCAT |
مشخصات فنی | |
ولتاژ کاری | 24VDC (مجموعه ولتاژ 18VDC ~ 28VDC) |
ضایعات جریان عملیاتی | بر اساس مدل های مختلف محصول، لطفا برای جزئیات به دستورالعمل محصول مراجعه کنید. |
حفاظت از قدرت | حفاظت از اتصال ضد معکوس، جذب افزایش |

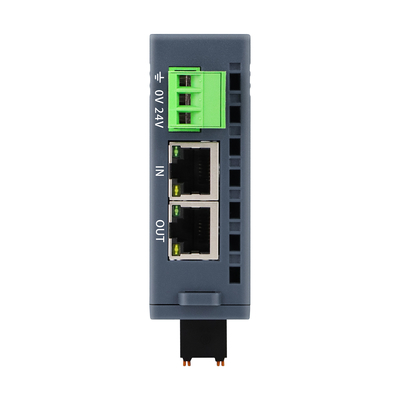

رابط ارتباطی | 2*RJ45 |
نوع ترمینال برق | کانکتور وصل شده، پورت اتصال سیم کشی پیچ |
نوع ترمینال سیگنال | اتصال وصل شده، مستقیم در پورت سیم کشی PUSH-IN |
نشان دهنده نمایش | منبع برق، چراغ سبز شاخص NET، چراغ قرمز شاخص SF، چراغ سبز شاخص سیگنال IO |
پروتکل | EtherCAT |
دسته بندی های ارباب و برده | دستگاه های مستقل برده |
نقاط اصلی IO | بله، لطفاً برای اطلاعات بیشتر به اطلاعات سفارش مراجعه کنید |
آستانه حفاظت از جریان بیش از حد | 1.5A، 5ms |
زمان پاسخ | حداقل 500us |
مقیاس پذیری | از افزونه پشتیبانی نمی کند |
طول کابل (پوشش) | حداکثر 500 متر |
طول کابل (بدون محافظ) | حداکثر طول نقطه ورودی 300 متر و حداکثر طول نقطه خروجی 150 متر است. |
تنظیمات ایستگاه برده | |
تنظیمات آدرس | پیکربندی توسط سوئیچ شماره گیری یا ایستگاه اصلی |
حداکثر تعداد ایستگاه ها در هر بخش | 255 (شمار محدودی ایستگاه های پشتیبانی شده توسط ایستگاه اصلی تعیین می شود) |
WارکEمحیط زیست | |
دمای کار | -20~60°C |
رطوبت کاری | 5٪ تا 90٪ (غیر منجمد) |
درجه حفاظت | IP20 |
ابعاد ((l* w * h) | 27mm*94mm*114mm |
بسته بندی
جزئیات سفارش
مشخصات | شماره محصول |
ماژول مستقل OM521S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با کد شماره گیری 8 بیتی برای تنظیم آدرس ID ایستگاه، این محصول با 32DI (آموزش آنود مشترک / ورودی آنود مشترک) عرضه می شود.از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، پشتیبانی از نصب DN35 din-rail |
OM521S-1BL22-ECT |
ماژول مستقل OM522S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با کد شماره گیری 8 بیتی برای تنظیم آدرس ID ایستگاه، این محصول با 32DO (خرید PNP) عرضه می شود،از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، پشتیبانی از نصب DN35 din-rail |
OM522S-1BL22-ECT |
ماژول مستقل OM522S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با کد شماره گیری 8 بیتی برای تنظیم آدرس ID ایستگاه، محصول با 32DO (خرید NPN) عرضه می شود،از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، پشتیبانی از نصب DN35 din-rail |
OM522S-1NL22-ECT |
ماژول مستقل OM523S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با کد شماره گیری 8 بیتی برای تنظیم آدرس شناسه ایستگاه،محصول با 16DI (آموزش آنود مشترک/آموزش آنود مشترک) و 16DO (آموزش PNP) عرضه می شود.، از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، از نصب DN35 din-rail پشتیبانی می کند |
OM523S-1BL22-ECT |
ماژول مستقل OM523S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با شماره گیری 8 بیتی برای تنظیم آدرس ID ایستگاه، این محصول با 16DI (آموزش آنود مشترک / ورودی آنود مشترک) عرضه می شود،16DO (خرید NPN)، از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، از نصب DN35 din-rail پشتیبانی می کند |
OM523S-1NL22-ECT |
ماژول مستقل OM523S، ماژول مستقل SM523S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با آدرس شناسه ایستگاه تنظیم کد شماره گیری 8 بیتی،محصول با 16DI (آموزش آنود مشترک/آموزش آنود مشترک) و 12DO (آموزش رله) عرضه می شود.، از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، از نصب DN35 din-rail پشتیبانی می کند |
OM523S-1HJ22-ECT |
ماژول مستقل OM524S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با شماره گیری 8 بیتی برای تنظیم آدرس ID ایستگاه،این محصول با 16DI (آموزش آنود مشترک/آموزش آنود مشترک) و 16DIO (آموزش NPN/آموزش NPN قابل تنظیم) عرضه می شود.، پیکربندی گروه دو طرفه) ، از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، از نصب DN35 din-rail پشتیبانی می کند |
OM524S-2NL22-ECT |
ماژول مستقل OM525S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با شماره گیری 8 بیتی برای تنظیم آدرس ID ایستگاه،این محصول با 16DO (خروج NPN) و 16DIO (مدخل NPN/خروج NPN قابل تنظیم) عرضه می شود.، پیکربندی گروه دو طرفه) ، از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، از نصب DN35 din-rail پشتیبانی می کند |
OM525S-3NL22-ECT |
ماژول مستقل OM526S، اتوبوس EtherCAT، 2 پورت RJ45، منبع برق 24VDC، با شماره گیری 8 بیتی برای تنظیم آدرس ID ایستگاه.ورودی یا خروجی با پیکربندی گروه دو کانال)، از ماژول گسترش اتوبوس داخلی پشتیبانی نمی کند، سطح حفاظت IP20، از نصب DN35 din-rail پشتیبانی می کند |
OM526S-1NH22-ECT (محصول برنامه ریزی) |
