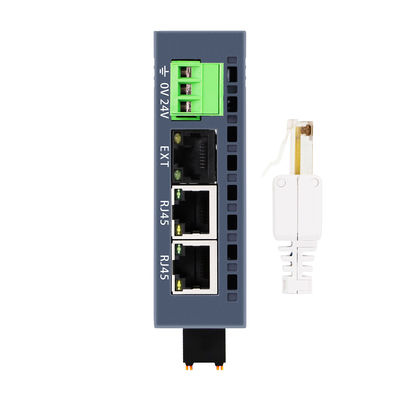

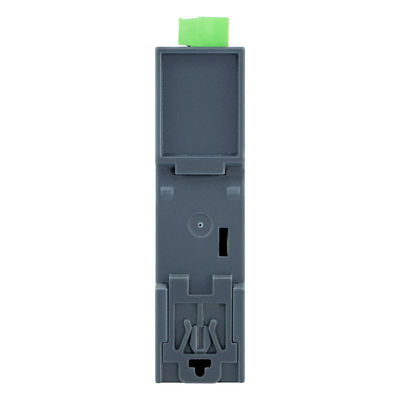

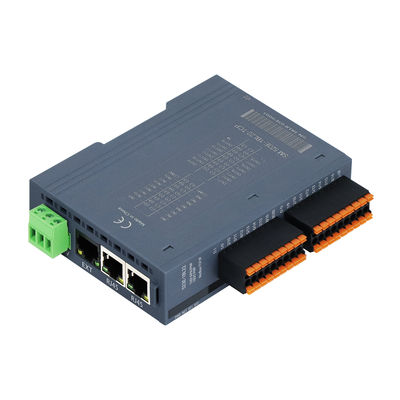

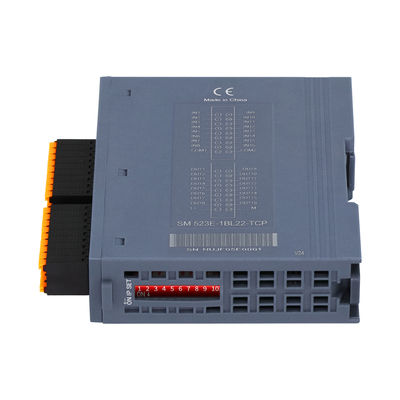

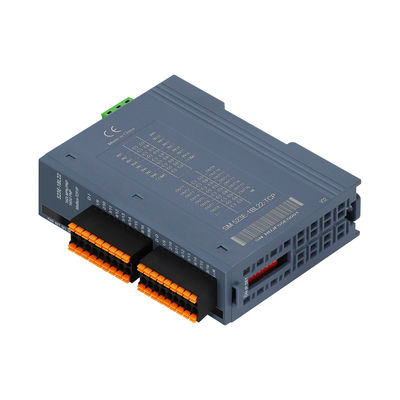

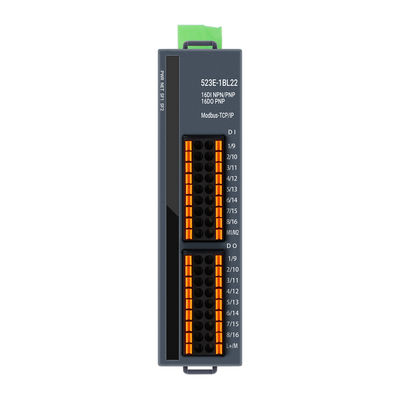

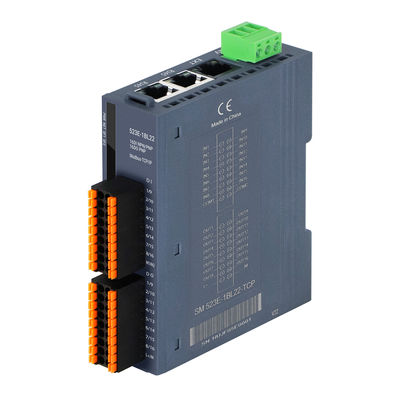

کوپلر مقیاس پذیر توزیع شده OM523E

مشخصات فنی

ولتاژ کاری

24VDC (18VDC~28VDC)

مصرف جریان کاری

مدل های مختلف محصول متفاوت است، لطفاً برای جزئیات به دفترچه راهنمای محصول مراجعه کنید.

حفاظت از برق

حفاظت ضد اتصال معکوس، جذب موج

رابط ارتباطی

2*RJ45

رابط ماژول توسعه

1*RJ45

نوع ترمینال برق

کانکتورهای پلاگین، ترمینال های پیچی

نوع ترمینال سیگنال

کانکتور پلاگین، پورت اتصال PUSH-IN مستقیم

دستورالعمل های نمایشگر

چراغ نشانگر برق، چراغ نشانگر سبز NET، چراغ نشانگر قرمز SF

,5 میلی ثانیهپروتکل

Modbus-TCP/IP

دسته بندی Master-Slave

دستگاه تابع مستقل

نقطه IO هستی

 بله، برای جزئیات به داده های سفارش مراجعه کنید

آستانه حفاظت از جریان بیش از حد

1.5A

,5 میلی ثانیهزمان پاسخ IO

حداقل 5 میلی ثانیه

قابلیت های توسعه

پشتیبانی از توسعه 16 ماژول EM500E-EM

طول کابل (محافظت شده)

حداکثر 500 متر

طول کابل (بدون محافظ)

طولانی ترین نقطه ورودی 300 متر، طولانی ترین نقطه خروجی 150 متر است

تنظیمات تابع

تنظیمات IP

با سوئیچ DIP یا صفحه وب تنظیم می شود

حداکثر تعداد ایستگاه در هر بخش

255 (تعداد ایستگاه های پشتیبانی شده توسط ایستگاه اصلی تعیین می شود)

محیط کاری

دمای کاری

-20~60

درجه سانتیگرادرطوبت کاری

5%~90% (بدون تراکم)

سطح حفاظت

IP20

ابعاد (طول*عرض*ارتفاع)

27 میلی متر*104 میلی متر*114 میلی متر

بسته بندی

شماره محصول

کوپلر قابل توسعه توزیع شده باس داخلی عمودی OM521E، باس Modbus-TCP، 3 پورت RJ45، باس بک پلن WellAUBUS (کابل شبکه پورت RJ45 سیاه، کابل شبکه دسته 5e طول ماژول (محدود به 20 متر)، کل کابل توسعه کل (محدود به 150 متر)، و 16 ماژول قابل توسعه است. منبع تغذیه 24VDC، با آدرس IP ایستگاه تنظیم شده با سوئیچ دایال 8 بیتی، بدنه دارای 32DI (ورودی کاتد مشترک/آند مشترک) است، سطح حفاظت IP20، از نصب ریل DN35 پشتیبانی می کند.

OM521E-1BL22-TCP

کوپلر مقیاس پذیر توزیع شده باس داخلی عمودی OM522E، باس Modbus-TCP، 3 پورت RJ45، باس بک پلن WellAUBUS (کابل شبکه پورت RJ45 سیاه، کابل شبکه دسته 5e طول ماژول (محدود به 20 متر)، کل کابل توسعه کل (محدود به 150 متر) و قابل توسعه به 16 ماژول است. منبع تغذیه 24VDC، با کد دایال 8 رقمی برای تنظیم آدرس IP ایستگاه، بدنه دارای 32DO (خروجی PNP) است، سطح حفاظت IP20، از نصب ریل DN35 پشتیبانی می کند.

OM522E-1BL22-TCP

کوپلر قابل توسعه توزیع شده باس داخلی عمودی OM523E، باس Modbus-TCP، 3 پورت RJ45، باس بک پلن WellAUBUS (کابل شبکه پورت RJ45 سیاه، طول کابل شبکه دسته 5e طول ماژول (محدود به 20 متر)، کل کابل توسعه کل (محدود به 150 متر)، و 16 ماژول قابل توسعه است. منبع تغذیه 24VDC، با آدرس IP ایستگاه تنظیم شده با سوئیچ دایال 8 بیتی، بدنه دارای 16DI (ورودی کاتد مشترک/آند مشترک)، 16DO (خروجی PNP) است، سطح حفاظت IP20، از نصب ریل DN35 پشتیبانی می کند.

OM523E-1BL22-TCP
