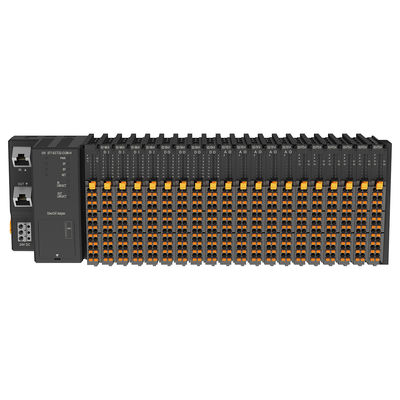

ماژول ورودی/خروجی PLC SM877H ارتباط سریال کوپلر باس EtherCAT ماژول ورودی/خروجی قابل ارتقا تا 32 ماژول

مدل

کوپلر ارتباط سریال SM877H EtherCAT

کوپلر ارتباط سریال SM877H Profinet-RT

توضیحات محصول

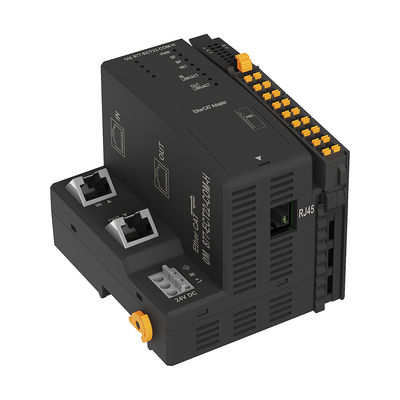

3 رابط RJ45، منبع تغذیه 24VDC، عملکرد پایدار و عملکرد ضد تداخل قوی

مشخصات فنی

شماره محصول

OM 877-ECT22-COM-H

OM 877-PNT22-COM-H

رابط الکتریکی

RJ45

توان ورودی/خروجی

24VDC(اسمی)، جریان خروجی＜10A

مصرف جریان

96mA

طول کابل (زوج سیم به هم تابیده شیلددار)

1000m(توسط نرخ باود واقعی استفاده شده تعیین می شود)

ظرفیت جریان باس +5VDC

<2A (اگر تعداد ماژول های توسعه بیش از 16 باشد، حتماً یک ماژول رله قدرت SM898-24D05-H اضافه کنید)

پروتکل

EtherCAT ایستگاه فرعی

Profinet-RT ایستگاه فرعی

تنظیمات ایستگاه فرعی

تنظیمات آدرس

توسط سوئیچ DIP پیکربندی شده یا توسط ایستگاه اصلی اختصاص داده شده است

توسط نرم افزار برنامه نویسی پیکربندی شده یا توسط ایستگاه اصلی اختصاص داده شده است

حداکثر تعداد ایستگاه ها در هر بخش

255

ایزوله سازی

بین کانال و باس

بله

تغذیه به باس

بله

تعداد ورودی/خروجی هایی که Ontology همراه دارد

خیر

نمایش نشانگر

چراغ سبز Power +24V، چراغ قرمز BF، چراغ قرمز SF، چراغ قرمز NET

تشخیص و هشدار قدرت سیستم

پشتیبانی

محیط کار

دمای کار: -20～60℃، رطوبت نسبی: 5٪～90٪ (بدونn-تراکم)

ابعاد (L× W× H)

84*103*82

مشخصات

شماره محصول

کوپلر ارتباط سریال SM877H، باس EtherCAT، 3 پورت RJ45، باس صفحه پشتی WellBUS، قابل ارتقا تا 32 ماژول، منبع تغذیه 24VDC، با کد شماره گیری 6 رقمی برای تنظیم آدرس شناسه ایستگاه، 2 رابط RS485 یا RS232، پشتیبانی از پروتکل های Modbus RTU و پورت آزاد، ترمینال ها قابل اتصال هستند

OM 877-ECT22-COM-H

کوپلر ارتباط سریال SM877H، باس Profinet-RT، 3 پورت RJ45، باس صفحه پشتی WellBUS، قابل ارتقا تا 32 ماژول، منبع تغذیه 24VDC، 2 رابط RS485 یا RS232، پشتیبانی از پروتکل های Modbus RTU و پورت آزاد، ترمینال ها قابل اتصال هستند

OM 877-PNT22-COM-H
